Detailansicht Quader/Kugel (3D)

Ansichten > Neu > Detail

Mit den Spezialfunktionen Detailansicht Quader und Detailansicht Kugel definieren Sie Detailansichten durch Definition eines Quaders bzw. einer Kugel.

Angaben zur Kennzeichnung und Beschriftung sind hier nicht möglich!

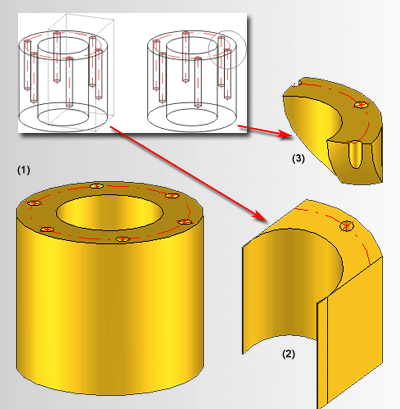

(1) Ausgangsansicht, (2) Detailansicht Quader, (3) Detailansicht Kugel

Detailansicht Quader

Ansichten > Neu > Detail > Detailansicht Quader

1. Bestimmen Sie den Mittelpunkt (Schwerpunkt) des Quaders.
2. Geben Sie seine Abmessungen in X-, Y- und Z-Richtung ein.
3. Geben Sie den Schraffurcode ein, oder wählen Sie Abbrechen, wenn nicht schraffiert werden soll.
4. Bestimmen Sie die Position der Detailansicht auf dem Bildschirm.
5. Bestimmen Sie das Bezugskoordinatensystem und wählen Sie das Projektionsverfahren.

Detailansicht Kugel

Ansichten > Neu > Detail > Detailansicht Kugel

1. Bestimmen Sie die Kugel durch Angabe des Mittelpunktes und des Radius.
2. Bestimmen Sie die Position der Detailansicht.
3. Bestimmen Sie das Bezugskoordinatensystem und wählen Sie das Projektionsverfahren.

Hinweise:

• Bei der Darstellung der Schnittflächen werden ggf. die Einstellungen der Funktion Schraffur in Schnittansicht + Ausbruch verwendet.
• Die Detailansicht (Quader und Kugel) wird mit der Ausgangsansicht verknüpft.
