Detailansichten definieren (3D)

Ansichten > Neu > Detailansicht

Mit dieser Funktion lassen sich Details der Konstruktion in einer neuen Ansicht vergrößert darstellen. Der Detailausschnitt wird dabei durch eine geschlossene Skizze definiert.

Nach dem Aufruf der Funktion wird das Dialogfenster Neue Detailansicht angezeigt. Gehen Sie wie folgt vor:

1. Bestimmen Sie die Skizze für den Detailausschnitt - entweder durch Neukonstruktion einer Skizze oder durch Identifizierung einer vorhandenen Skizze.
2. Wählen Sie den Maßstab für den Detailausschnitt.
3. Legen Sie die Optionen für die Kennzeichnung fest.
4. Wählen Sie die gewünschten Einstellungen für die Schraffur.
5. Klicken Sie auf Erzeugen, um die Ansicht zu generieren.
6. Legen Sie die Position der neuen Ansicht fest.

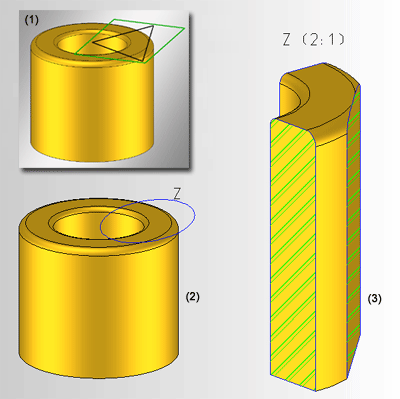

(1) Ausgangsansicht mit Skizze, (2) Ausgangsansicht nach Definition der Detailansicht mit elliptischer Kennzeichnung, (3) Detailansicht mit Kennzeichnung, Überschrift und Schraffur

Hinweise:

• Die Detailansicht wird automatisch mit der Ausgangsansicht verknüpft.
• Detailansichten können auch aus flächenhaften Schnittansichten erzeugt werden
• Bei der Darstellung der Schnittflächen werden ggf. die Einstellungen der Funktion Schraffur in Schnittansicht + Ausbruch verwendet.
• Beachten Sie auch die Funktion Eigenschaften > Schraffur .. im Kontextmenü der Konstruktion. Mit dieser Funktion haben Sie die Möglichkeit, in einem Schritt alle Schnittflächen – egal in welcher Ansicht - entweder nach Werkstoffkatalog oder durch parallele Linien zu schattieren.
• Wenn Sie die Detailansicht mit Überschrift generiert haben, dann wird diese bei einer Drehung der Ansicht automatisch aktualisiert.
• Ob ein Teil in der Detailansicht berücksichtigt wird oder nicht, hängt von seinem Schnittverhalten ab, das Sie mit der Funktion Schneiden in Schnittansicht+Ausbruch festlegen.
• In der Skizze enthaltene Hilfsgeometrien werden bei der Ansichtsgenerierung berücksichtigt Das heißt: Kanten, die als Hilfsgeometrie markiert sind, haben keinen Einfluss auf die geometrische Ausprägung des Schnittes.
