Verknüpfte Ansichten (3D)

Ansichten lassen sich in HiCAD miteinander zu Ansichtsgruppen verknüpfen und damit in einem Schritt verschieben. Eine Ansicht ist dabei immer die so genannte Master-Ansicht, das heißt, die den anderen Ansichten übergeordnete Ansicht.

Besonderheiten verknüpfter Ansichten:

• Beim Verschieben einer Master-Ansicht werden auch alle mit ihr verknüpften, untergeordneten Ansichten verschoben.
• Verknüpfte Ansichten lassen sich zunächst nur in Fluchtrichtung der Master-Ansicht verschieben. Die Fluchtrichtung kann jedoch temporär verlassen werden.
• Verknüpfte Ansichten lassen sich auf Knopfdruck in Fluchtrichtung der Master-Ansicht ausrichten.

Wann werden Ansichten verknüpft ?

• Bei den Funktionen 4 Ansichten und 6 Ansichten  werden die erzeugten Standardansichten automatisch mit der Vorderansicht verknüpft. Die Vorderansicht ist damit die Master-Ansicht.
• Beim Ableiten von Ansichten mit den Funktionen Ansicht neu, horizontal/vertikal und Ansicht neu, in Richtung werden die neu erzeugten Ansichten mit der Ausgangsansicht verknüpft. Die Ausgangsansicht ist also die Master-Ansicht.
• Ansichten lassen sich mit den Funktionen des Menüs Ansichtsverknüpfung beliebig miteinander verknüpfen. Auch das Aufheben von Verknüpfungen erfolgt über dieses Menü.

Geschachtelte Ansichtsverknüpfungen

Ansichtsverknüpfungen lassen sich schachteln, d.h. eine Master-Ansicht kann mit einer anderen Ansicht verknüpft und dieser untergeordnet werden.

Ein Beispiel:

Die Konstruktion enthält 3 Ansichten A1, A2 und A3.

• A3 wird mit A2 verknüpft. A2 ist die Master-Ansicht von A3.
• A2 wird mit A1 verknüpft. A1 ist die Master-Ansicht von A2.

Beispielgrafik

Beim Verschieben hat dies folgende Auswirkungen:

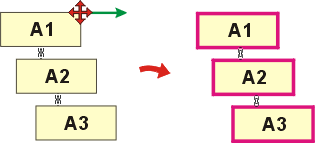

A1 wird verschoben.

Dann wird auch A2 als untergeordnete Ansicht verschoben. Da A2 die Master-Ansicht für A3 ist, wird A3 ebenfalls verschoben.

Beispielgrafik

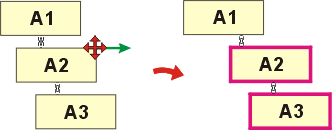

A2 wird verschoben.

Dann wird auch A3 als untergeordnete Ansicht verschoben. Da A2 der Master-Ansicht A1 untergeordnet ist, ist die Verschiebung nur in Fluchtrichtung von A1 möglich. A1 wird nicht verschoben.

Beispielgrafik

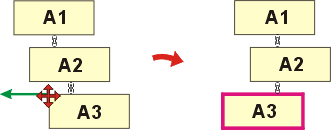

A3 wird verschoben.

A3 ist A2 untergeordnet und kann daher nur in Fluchtrichtung von A2 verschoben werden. A1 und A2 werden nicht verschoben.

Beispielgrafik
