Kanten ein-/ausblenden (3D)

Ansichten > Eigenschaften > Kanten ein-/ausblenden

Vor allem bei der Darstellung von Polyedern und Freiformflächen müssen bestimmte Kanten, die den Regeln des technischen Zeichnens widersprechen, ausgeblendet werden. Kanten erhalten daher eine interne Kennung, die sie als normale oder tangentiale Kante, als Netzkante in u-, v-Richtung, als Netzdiagonale oder als Polyeder-Mantelkante ausweist. u und v sind dabei die natürlichen Parameterrichtungen einer Fläche, z.B. Breiten- und Längengrade einer Kugel. Außerdem können Kanten über den Grenzwinkel oder durch individuelle Identifizierung ausgeblendet werden. Die verschiedenen Möglichkeiten werden in einem Fenster angeboten. Kennung, Grenzwinkel und Kantenidentifizierung werden gleichrangig behandelt (ODER-Verknüpfung).

Weitere Funktionen ur Kantendarstellung in Ansichten finden Sie unter .

legt Farbe und Linientyp verdeckter Kanten fest

hebt Lichtkanten in Glasmodellen oder bei der Hidden-Line-Darstellung farbig hervor



bestimmt das Beleuchtungsmodell und das Kanten-Schattierungsverfahren

Kantendarstellung

Um Kanten gezielt ausblenden zu können, müssen Sie wissen, welche Kantenkennung in welchem Teiletyp vorhanden ist bzw. vorhanden sein kann:


Zylinder, Kegel (als Polyedermodell)

Rundungen (je nach Generierung)

Kugel, Torus: Breitengrade (u-Richtung), Längengrade (v-Richtung)

3D-Rotationsteil, Querschnitt (v-Richtung), Linien zwischen Querschnitten (u-Richtung)

Rundungen (je nach Generierung)



Kanten, bei denen die angrenzenden Flächen einen Winkel von 0 Grad bilden.

Kanten, die an keiner Fläche hängen und nicht Bestandteil eines Kantenzuges sind. Freie Kanten können z.B. in Solidkörpern eine Symmetrieachse darstellen. Gewindekanten werden wie freie Kanten behandelt.

Sollen Schraffuren nicht dargestellt werden, dann deaktivieren Sie die Option. Diese Einstellung gilt sowohl für 3D-Flächenschraffuren als auch für Schraffuren von Schnittansichten, Details und Ausbrüchen. Ist die Option aktiv, dann können Sie Schraffuren, die normalerweise nicht sichtbar wären, ausblenden. Solche Fälle können beispielsweise bei Schnittansichten auftreten.

Blechabwicklungen, Laschen etc.

Stahlbauprofile, Stabelemente etc.



Beispielgrafiken:

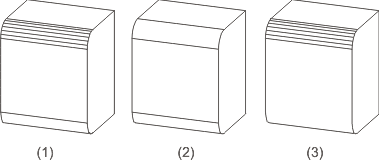

Mantelkanten

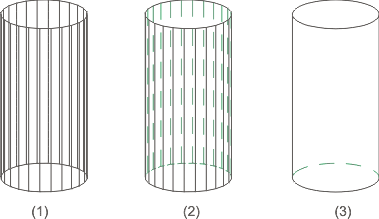

Verschiedene Kanten

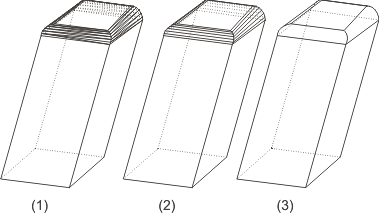

Ausnutzung der Kantenkennung

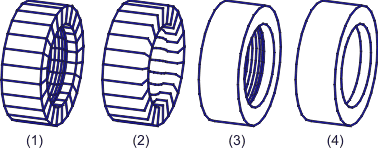

Netzkanten bei Rundungen

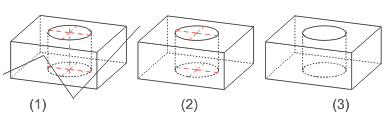

Freie Kanten, Mittellinien und Fadenkreuze

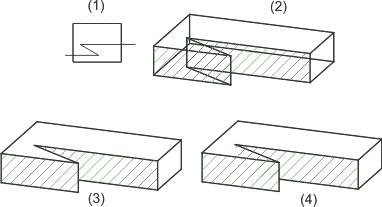

Schraffuren einer Schnittansicht

Ausblenden

Einzelne Kanten ausblenden
Hier können Sie die Darstellung einzelner Kanten Ihrer Konstruktion ändern. Dazu aktivieren Sie die Checkbox, klicken dann auf den Button Kanten auswählen und identifizieren die gewünschten Kanten. Diese Möglichkeit sollte nur angewendet werden, wenn die anderen Funktionen nicht zum Ziel führen!

Mit Auswahl für aktives Teil aufheben nehmen Sie die Darstellungsänderung der identifizierten Kanten des aktiven Teils zurück, mit Auswahl für alle Teile aufheben die Darstellungsänderungen alle identifizierte Kanten.

Nach Grenzwinkel ausblenden
Um Kanten zwischen zwei ebenen Flächen auszublenden, die in einem bestimmten Winkel zueinander stehen, kann ein sogenannter Grenzwinkel angegeben werden. Wird beispielsweise ein Wert von 30 Grad eingegeben, würden alle Kanten zwischen zwei ebenen Flächen (gekrümmte Flächen werden nicht berücksichtigt), die einen Winkel <30 Grad zueinander bilden, ausgeblendet.

Der Grenzwinkel kann entweder für das aktive Teil oder für alle Teile der aktiven Ansicht gesetzt werden. Klicken Sie dazu auf die entsprechende Schaltfläche.

Zum Ein-/Ausblenden spezieller Sonderkanten wie Mittellinien, Stahlbau-Profilachsen usw. kann die Systemdatei ANSGEN.DAT entsprechend voreingestellt werden.

Schnittansicht

Dieser Bereich des Dialogfensters ist nur aktiv, wenn die aktive Ansicht eine Schnittansicht, eine Detailansicht oder ein Ausbruch ist. In diesen Fällen haben Sie die Möglichkeit, die Kanten zwischen den Schnittflächen auszublenden. Dazu aktivieren Sie die entsprechende Checkbox.
