4 Standard-Ansichten erzeugen (3D)

Ansichten > Neu > 4-Standard-Ansichten erzeugen

Diese Funktion erzeugt in einem Schritt die Vorderansicht, die Seitenansicht von links, die Draufsicht und die Ingenieur-Axonometrie 2. Alle anderen Ansichten, mit Ausnahme von Listen- und Schnittansichten, werden dabei gelöscht. Die Seitenansicht und die Draufsicht werden automatisch mit der Vorderansicht verknüpft. Das heißt, beim Verschieben der Vorderansicht werden auch die Seitenansicht und die Draufsicht verschoben.

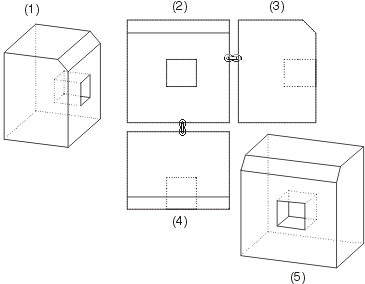

4 Ansichten: (1) Ausgangsteil, (2) von vorn, (3)  von links, (4) von oben, (5) Axonometrie

Wenn Sie unter dem Symbol auf den Pfeil klicken, steht Ihnen die Funktion 6 Ansichten zur Verfügung. Diese erzeugt in einem Schritt alle 6 Normalansichten (Risse). Die erzeugten Ansichten werden automatisch mit der Vorderansicht verknüpft. Das heißt, beim Verschieben der Vorderansicht werden alle anderen Ansichten mit verschoben. Darüber hinaus ist die Rückansicht mit der Seitenansicht von links verknüpft.
