Kreisbemaßung frei (2D)

Variabel

2D-Bemaßung + Text > Kreis > Kreismaß frei

Mit dieser Funktion können Sie eine freie Bemaßung für den Durchmesser eines Kreises oder den Radius eines Kreisbogens durchführen. Die Lage der Bemaßung richtet sich nach dem Punkt für die Maßlinie.

1. Identifizieren Sie den Kreis oder Kreisbogen.

Die Bemaßung hängt jetzt am Cursor und kann frei um den Kreis gedreht werden.

2. Geben Sie die Position der Maßlinie an.

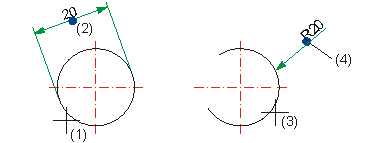

(1) Identifizierung des Kreises
(2) Punkt für die Lage der Maßzahl
(3) Identifizierung des Kreisbogens
(4) Punkt für die Lage der Maßzahl

Radiusmaß frei

2D-Bemaßung + Text > Kreis > Radiusmaß frei

Mit dieser Funktion zeichnen Sie eine freie Bemaßung für den Radius eines Kreises oder Kreisbogens. Diese Bemaßung hat keine Maßhilfslinien. Die Maßlinie zeigt mit dem Maßpfeil zum Kreisbogen. Der Punkt für die Maßzahl entscheidet über Innen- oder Außenbemaßung.

1. Identifizieren Sie den Kreis oder Kreisbogen.

Die Bemaßung hängt jetzt am Cursor und kann frei um und im Kreis gedreht werden.

2. Bestimmen Sie die Lage der Bemaßung mit den Punktoptionen.

Durchmessermaß frei

2D-Bemaßung + Text > Kreis > Durchmessermaß frei

Mit dieser Funktion zeichnen Sie eine freie Bemaßung für den Durchmesser eines Kreises oder Kreisbogens. Die Lage der Bemaßung richtet sich nach dem Punkt für die Maßlinie.

1. Identifizieren Sie den Kreis oder Kreisbogen.
2. Geben Sie die Position der Maßlinie mit den Punktoptionen an.
