Kreisbemaßung achsparallel (2D)

Variabel

2D-Bemaßung + Text > Kreis > PullDown-Menü Kreismaß > Achsparallel

Mit dieser Funktion können Sie eine achsparallele Bemaßung für den Durchmesser eines Kreises oder den Radius eines Kreisbogens durchführen.

Die Lage der Bemaßung richtet sich nach dem nächstliegenden Pol. Dieser Pol wird durch die Lage des letzten Punktes ausgewählt.

1. Identifizieren Sie den Kreis oder Kreisbogen.
2. Bestimmen Sie die Lage der Maßlinie durch einen Punkt.

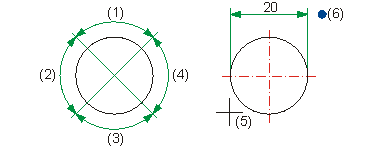

(1), (2), (3), (4) die Pole
(5) Identifizierung des Kreises
(6) Punkt für die Lage der Maßlinie

Radius

2D-Bemaßung + Text > Kreis > PullDown-Menü Radius > Achsparallel

Mit dieser Funktion zeichnen Sie eine achsparallele Bemaßung für den Radius eines Kreises oder Kreisbogens. Diese Bemaßung hat keine Maßhilfslinien. Die Maßlinie zeigt mit dem Maßpfeil zum Kreisbogen.

1. Identifizieren Sie den Kreis oder Kreisbogen.
2. Bestimmen Sie mit den Punktoptionen die Länge der Maßzahl.

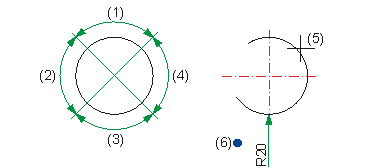

(1), (2), (3), (4) Die Pole
(5) Identifizierung des Kreises
(6) Punkt für die Lage der Maßzahl

Durchmesser

2D-Bemaßung + Text > Kreis > PullDown-Menü Durchmesser > Achsparallel

Mit dieser Funktion zeichnen Sie eine achsparallele Bemaßung für den Durchmesser eines Kreises oder eines Kreisbogens. Die Lage der Bemaßung richtet sich nach dem am nächsten liegenden Pol. Dieser wird durch den Punkt für die Maßlinie bestimmt.

1. Identifizieren Sie den Kreis oder Kreisbogen.
2. Bestimmen Sie mit den Punktoptionen die Länge der Maßlinie.

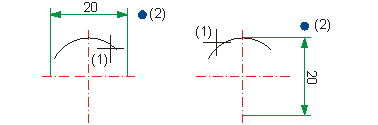

(1) Identifizierung des Kreisbogens
(2) Punkt für die Lage der Maßlinie
