Zeichnungsrahmen aus HiCAD 2 einfügen (PDM in HiCAD)

Um eine Konstruktion mit Zeichnungsrahmen aus HiCAD 2 in eine aktuelle HiCAD-Version zu laden, müssen Sie vorher in der Datei SCHRFELD.DAT Änderungen vornehmen.

Da sich die Vorbelegungstexte für die variablen Einträge im Schriftfeld in HiCAD next (gegenüber HiCAD 2) geändert haben, müssen in der Datei SCHRFELD.DAT Zuordnungen der alten Vorbelegungstexte (HiCAD 2) zu den neuen Vorbelegungstexten (HiCAD ) durchgeführt werden.

Beispiel eines neuen Vorbelegungstextes in HiCAD: @*@30,D.HEL_DOKUNUMMER@*@

Die Änderungen in der Datei SCHRFELD.DAT müssen durchgeführt werden, bevor Sie die Szene laden.



Vorgehensweise

  1. Laden Sie die Datei SCHRFELD.DAT.
  2. Tragen Sie in die fünfte Spalte die Vorbelegungstexte der Schriftfeldeintragungen ein, die für HiCAD gültig sind. Informationen zu den Indexeinträgen entnehmen Sie bitte der Hilfe des HELiOS Desktop.
  3. Speichern Sie die Änderungen.
  4. Laden Sie die Konstruktion.

Die Änderungen werden automatisch von HiCAD durchgeführt, so dass alle definierten Einträge im Schriftfeld enthalten sind.

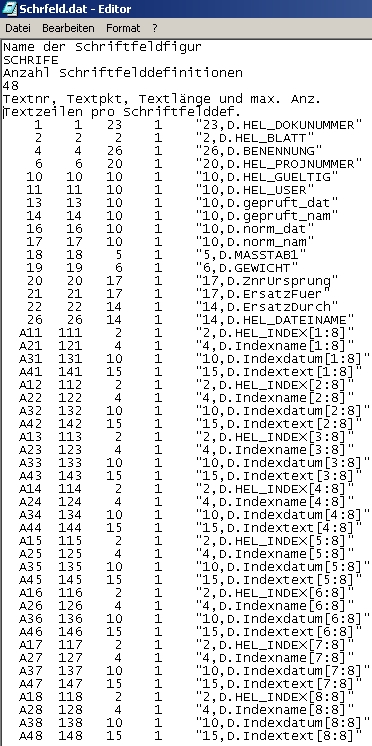

SCHRFELD.DAT
