Enveloppes de bâtiment - Quoi de nouveau ?

Major Release 2024 (V. 2900)

Sélection multiple de positions lors de l'importation de LogiKal vers HiCAD

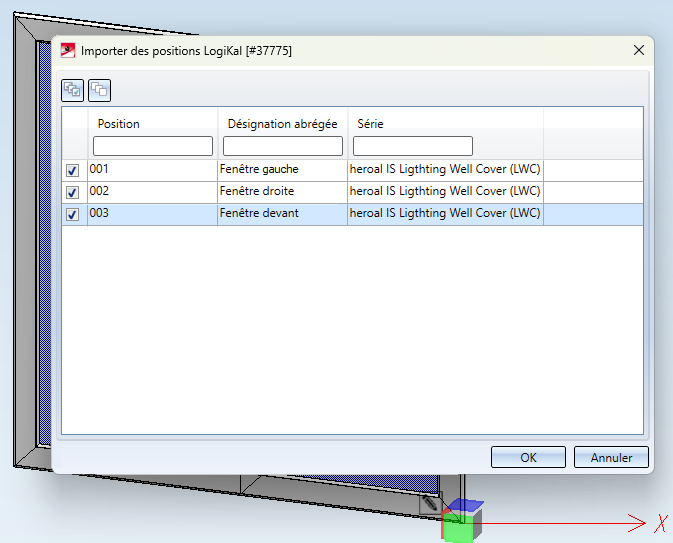

Lors de l'importation de plusieurs positions LogiKal vers HiCAD via Import > Plusieurs façades + éléments de remplissage , une nouvelle fenêtre de sélection apparaît.



À savoir : Dans les versions précédentes de HiCAD, l'exécution de la fonction s'appelait Toutes les façades + éléments de remplissage. Celui-ci importait toutes les positions d'une affaire LogiKal sélectionnée sans possibilité d'en désélectionner une en particulier.

Échange de profilés individuels

Jusqu'à présent, la fonction Modifier >  Échang. (Échanger via LogiKal, par un profilé de façade) ne s'appliquait qu'aux profilés de construction de façade en plusieurs éléments insérés au moyen de la fonction Nouveau > Profilé (Insérer le profilé de façades) .

Avec HiCAD 2024, cette fonction a été étendue aux profilés individuels dont l'insertion a été effectuée via Nouveau > Profilé individuel ou Nouveau > Profilé de fenêtre/porte .

Transfert des attributs LogiKal étendu

Le mapping d'attributs entre HiCAD et LogiKal, que vous pouvez paramétrer via le Gestionnaire de Configuration, a été étendu aux attributs de texte [Profilé] Couleur et [Vitrage] Nom et aux attributs numériques (entiers) [Position] Nombre de pièces et [Remplissage] Fonction anti-panique.



Remarque sur les attributs numériques entiers :

Comme pour les attributs numériques doubles, les attributs numériques entiers ne sont pas transmis si la valeur provenant de LogiKal ne peut pas être convertie en un nombre. C'est-à-dire que si, pour une raison quelconque, la valeur de l'attribut de position du Nombre de pièces ne devait pas être transmise par LogiKal sous forme d'un nombre entier (par ex. "0.5"), aucune valeur d'attribut ne sera dans ce cas transmise à HiCAD.



Remarque sur "[Remplissage] Fonction anti-panique" :

Pour le déterminer, trois attributs LogiKal de porte de secours sont vérifiés. Si l'un des trois attributs LogiKal indique "Fonction anti-panique=Oui", l'attribut HiCAD (entier) configuré est paramétré sur "1". Si les trois attributs LogiKal indiquent "Fonction anti-panique=Non", l'attribut HiCAD est paramétré sur "0".

Façade/Remplissage avec esquisse : Esquisse sur l'arête supérieure du verre

Une optimisation du comportement de l'interaction HiCAD/LogiKal concerne la fonction Enveloppes de bâtiment > Nouveau > Esquisse (Façade/Remplissage avec esquisse)  :

À l'utilisation d'un remplissage avec une esquisse, l'esquisse est transformée à partir de la position de l'arête supérieure du verre.

Bâtiment - Catalogue de type d'él. 3D

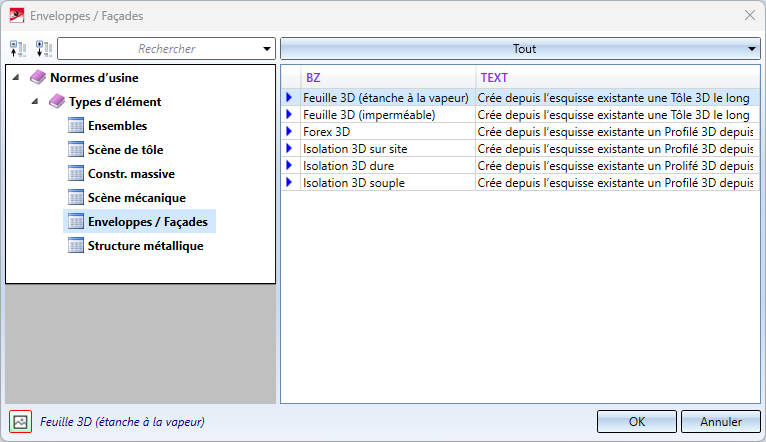

La fonction Bâtiment - Catalogue de type d'él. 3D dans la fenêtre d'ancrage Fonctions Bâtiment > Bâtiment, général contient des fonctions qui ont été remplacées entre-temps par de nouveaux développements et qui ne sont donc plus nécessaires.

Dans un premier temps, les entrées sous

ont été supprimées. La structure du catalogue de type d'élément est cependant conservée dans un premier temps, afin que les entrées de catalogue personnalisés par les clients dans les domaines mentionnés ci-dessus puissent continuer à être utilisées après une mise à jour de HiCAD.
