Compléter la sélection des types d'élément
Supposons que vous souhaitiez ajouter le nouveau type d'élément Séchoir à la sélection des types d'éléments pour les Composants.
|
|
Pour ce faire, procédez comme suit :
Étape 1 :
- Sélectionnez (ou dessinez) une icône appropriée et copiez son fichier (ici SECHOIR.ICO
) dans le dossier \hicad\makroanl\image.
Étape 2 :
- Insérez une nouvelle ligne pour chaque nouveau type d'élément dans les fichiers anbtlken.dat et anbtlken_anlagenbau.dat dans le répertoire HiCAD SYS. Comme code élément, spécifiez un numéro à sept chiffres qui doit être unique et se composer comme suit :
9nm0001, 1 <= n <= 8 et 0 <= m <= 9 (ici 9120001).
- Indiquez un nom approprié pour le fichier de masque qui sera généré ultérieurement (ici : sml_sechoir). L'ajout dans le fichier se présente alors comme suit :
[5530021] Übergangstutzen (rechteckig)[sml_lt_stutzenueber] $044
[3210021] Hosenstück (rechteckig)[sml_lt_hosenstueck] $045
[3130021] T-Stück, mit Versatz (rechteckig)[sml_lt_tstueckmitvers] $046
[3120020] T-Stück, ohne Versatz (rechteckig)[sml_lt_tstueckohnevers] $047
[5902021] Sonstige Kanalformstücke (rechteckig)[sml_lt_sonstiges] $049
[9120001] Séchoir [sml_sechoir]
- Ouvrez HELiOS, puis dans les Admin-Tools, accédez à l'Éditeur de masque.
- Ouvrez la classe d'article sml_behaelter.xml.

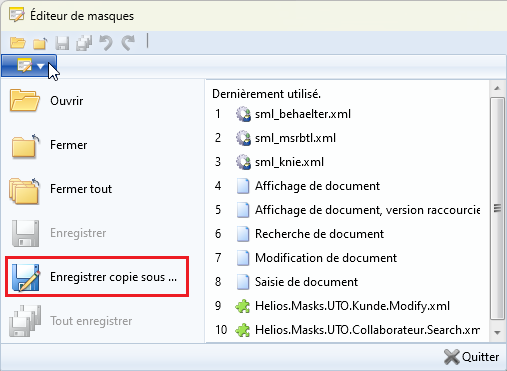

- Choisissez Fichier > Enregistrer copie sous... pour enregistrer le nouveau fichier de masque sous le nom que vous avez spécifié (ici : sml_sechoir.xml).
- Sélectionnez maintenant la fonction Fichier -> Ouvrir
- Cliquez ensuite, dans la fenêtre de dialogue Ouvrir fichier masque, sur le bouton Ajouter un fichier et sélectionnez le fichier sml_sechoir.xml nouvellement créé. Sélectionnez Classe d'article comme type d'objet. Modifiez le masque comme vous le souhaitez et ajoutez d'autres attributs si nécessaire. Enregistrez à nouveau le masque.
- Fermez l'éditeur de masque.
Étape 3 :
- Dans HELiOS, ouvrez l'Explorateur de classes d'article.
- Cliquez avec le bouton droit de la souris sur
- Remplissez la boîte de dialogue comme suit (en fonction de l'exemple ci-dessous):
- Nom de classe : Séchoir
- Nom de masque : sml_sechoir
- Clé : 912001
- Si le champ de saisie de la clé n'apparaît pas, cliquez sur Annuler. Dans le sous-répertoire HiCAD Resources\Masks, copiez et renommez le fichier Helios.Masks.ArticleClass.xml en Helios.Masks.ArticleClass_0.xml et copiez le fichier Helios.Masks.ArticleClass.xml du sous-répertoire HiCAD Resources\Masks\HiCAD\PlantDesign dans le répertoire Resources\Masks. Réessayez ensuite.
- Après cette étape, vous pouvez fermer HELiOS.
Étape 4 :
- Ouvrez HiCAD.
- Insérer une nouvelle ligne pour le nouveau type d'élément (ici : Séchoir) dans le fichier kompbt_list2.dat dans le sous-répertoire HiCAD makroanl :
# Belegung der Liste zur Wahl einer Komponente
# Stufe (ab 1)|Icon-Dateiname (ohne Ext.)|Text oder $nnnn|Rückgabewert
# (die Textnummer bezieht sich auf TEXTE1AN.TXT in \hicad\exe\system)
#
# Stufe 3 bezieht sich ausschließlich auf Checkbox-Zeilen. Hier gilt:
# 1. Spalte: 3
# 2. Spalte: NULL
# 3. Spalte: Text oder $nnnn
# 4. Spalte: Index (0...8)
#
# Trennzeichen zwischen den Spalten ist |
#
T0|$0419 Komponenten / MSR
T1|$0420 Bauteilart
1|BTL00|$0464 Bauteil gemäß Referenz|1005
1|PT_9100001|$0448 Behälter|9100001
1|PT_9110001|$0449 Pumpen|9110001
1|PT_9700001|$0450 sonstige Komponenten|9700001
3|NULL| $1858 als Nebenteil|0
1|SECHOIR|Séchoir|9120001
Étape 5 :
Insérez également la même nouvelle ligne dans le fichier kompbtri_list2.dat. Vous pouvez maintenant utiliser le nouveau type d'élément Séchoir pour vos nouveaux composants.
