Type d'él. de constr. : Bride

Règles pour la création d'éléments personnalisés de Tuyauteries+Process

Position des points de jonction et détermination des longueurs d'insertion pour différents types de jonction
Jonction pour souder bout à bout	Jonction par bride	Raccord de jonction pour les connexions vissées, insérées ou de manchon soudé	Manchon de jonction pour les connexions vissées, insérées ou de manchon soudé

a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)

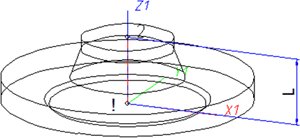

Points isolés dénommés

Désignation	Objectif	Commentaire	Position dans le système de coordonnées
!	Point de jonction	Point d'appui	à l'origine (0,0,0)
2	Point de jonction		X = 0, Y = 0, Z > 0

Attributs requis pour les entrées dans la base de données ou le catalogue

La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.

Des valeurs doivent être saisies pour au moins les attributs suivants :

Attribut

Description

BENENNUNG

Désignation de l'élément

NORMBEZEICHNUNG

Désignation standard de l'élément

Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.

NENNWEITE

Diamètre nominal, Jonction “!“ et “2“

BESTELLVERMERK

Note de commande, contenu individuel

En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :

NPS_INCH

Diamètre nominal en pouces (ex. 1 1/2'', le '' est composé de deux caractères '), Jonction “!“ et “2“

D_AUSSEN

Diamètre extérieur, Jonction “2“

WANDDICKE

Épaisseur de paroi, Jonction “2“

ANSCHLUSSART

Type de jonction, Jonction “!“ (toujours Raccordement par bride)

ANSCHLUSSART2

Type de jonction, Jonction “2“

Valeurs possibles de l'attribut ANSCHLUSSART :

1000x	Soudé bord à bord	Fournir un élément supplémentaire lors de l'insertion de l'élément Si une jonction est spécifiée dans l'attribut ANSCHLUSSART, l'élément fournit et connecte un élément supplémentaire de la norme spécifiée dans l'attribut lorsqu'il est indiqué pour la jonction. Par exemple, si l'élément a une jonction par bride et que la contre-bride correspondante est nécessaire, le contenu de l'attribut ANSCHLUSSART pourrait se présenter comme suit : 20002 1 5100010 EN 1092-1/11/A/PN 40 Ici, EN 1092-1/11/A/PN 40 est la désignation normalisée avec laquelle la bride doit être introduite dans la base de données.
2000x	Raccordement par bride
2100x	Bride avec rainure
2200x	Bride folle
2010x	Jonction à bride d'une bride détachée
3100x	Vissé, raccord fileté
3200x	Vissé, manchon
4100x	Emboîté, raccord fileté
4200x	Emboîté, manchon
5100x	Soudé au manchon, raccord fileté
5200x	Soudé au manchon, manchon

Le dernier caractère (x) fournit des informations sur la signification du complément :

0 = Pas de supplément

2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder

Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.

Les Brides détachées sont attribuées au type d'élément Bride. L'attribut ANSCHLUSSART doit cependant avoir la valeur 20100 !
