Créer un nouveau texte
Cette fonction permet de créer des textes depuis l’éditeur de texte et de les attribuer à l’élément actif.
- Une fois la fonction activée, indiquez le texte dans l’éditeur de texte.
-
Indiquez le point de référence pour déterminer le point d'insertion dans le dessin.
Vous pouvez définir l’emplacement du point d'insertion du texte depuis l’éditeur de texte. Une fois l’insertion réalisée, le même texte sera à nouveau proposé dans la fenêtre de texte. Vous pourrez ensuite modifier le texte ou l’appliquer en cliquant sur OK. Cliquez sur Annuler pour mettre fin à la fonction.
La représentation du texte, p. ex. l’angle d’annotation et la taille de la police, dépendent de la configuration des paramètres définie dans l’éditeur de texte.
À savoir :
Faites un double-clic sur les textes pour les modifier.
Nouveau texte, entre 2 points
Cotation + Annotation 2D > Texte > Menu déroulant Nouveau > Nouveau texte, entre 2 points
Permet de placer le texte saisi entre deux points.
S’applique uniquement aux polices HiCAD, pas aux polices TrueType.
- Indiquez le point initial et le point final entre lesquels le texte doit être ajouté.
- Entrez ensuite le texte.
L’angle de texte et la hauteur du texte seront automatiquement calculés à partir des deux points.

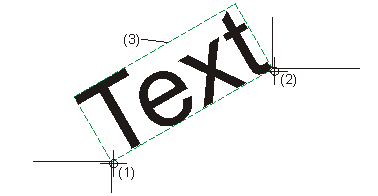

(1) Point initial du texte
(2) Point final du texte
(3) Rectangle projeté fermant le texte entre les points
