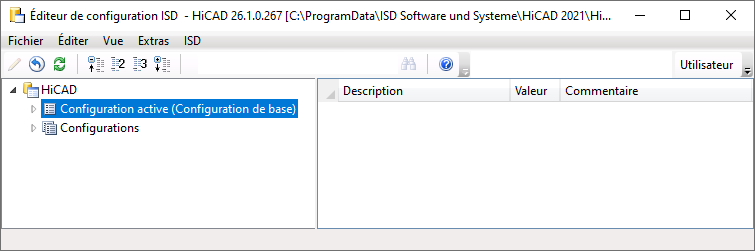

Les configurations d'échelles à crinoline individuelles et personnalisées peuvent être également créées et gérées à l'aide de l'Éditeur de configuration de HiCAD. Vous lancez l'éditeur de configuration en exécutant le fichier ISDConfigEditor.exe situé dans le répertoire EXEde HiCAD.

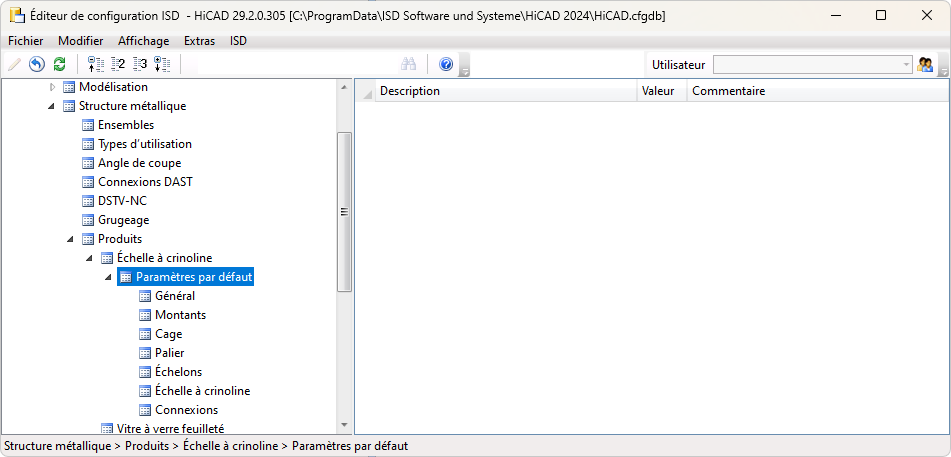

Retrouvez la configuration pour échelles à crinoline dans la rubrique Configuration active > Structure métallique > Produits > Échelle à crinoline.
ISD a de son côté préparé une configuration avec des Paramètres par défaut. Les sections définies Général, Montants, etc. correspondent à ceux de la fenêtre de dialogue Échelle à crinoline.
Pour créer une configuration propre, suivez la procédure décrite ci-dessous :
- Faites un clic droit sur l'entrée Paramètres par défaut.
- Dans le menu affiché, cliquez sur Dériver la structure.

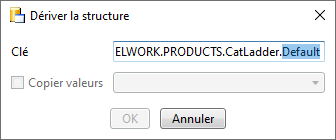

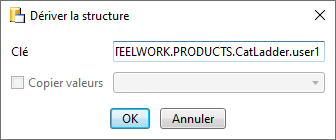

- Entrez le nom de la nouvelle configuration, ex: user1, à la place de l'inscription Default.

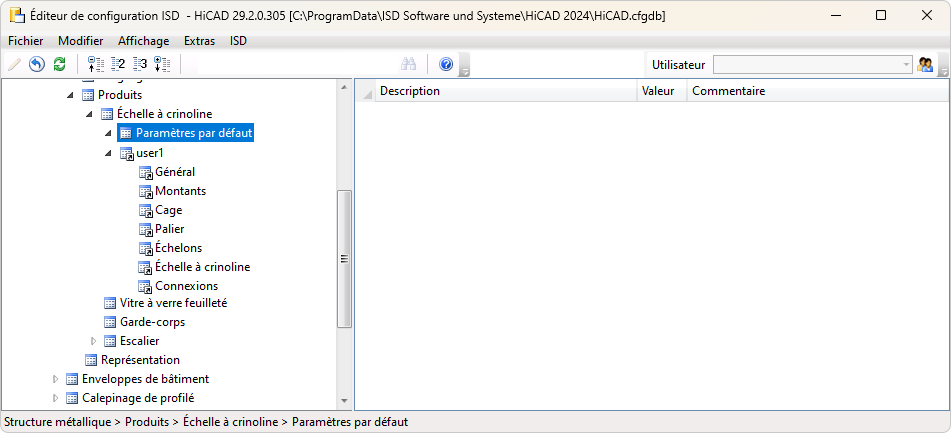

Fermez la fenêtre en cliquant sur OK. La nouvelle configuration apparaît alors dans l'éditeur.

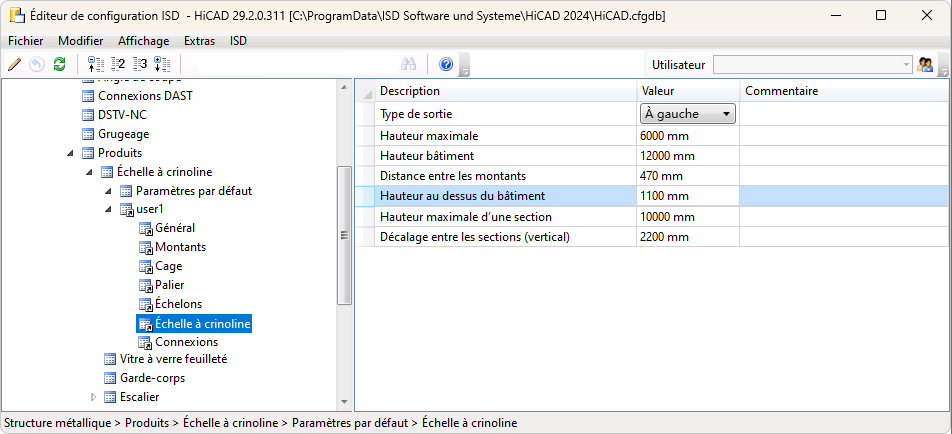

- En cliquant sur chacun des sous-dossiers, vous pouvez désormais modifier les paramètres de la configuration. Si vous souhaitez par exemple modifier la hauteur de bâtiment, allez dans la section Échelle à crinoline, puis entrez la valeur souhaitée dans le champ Hauteur bâtiment.

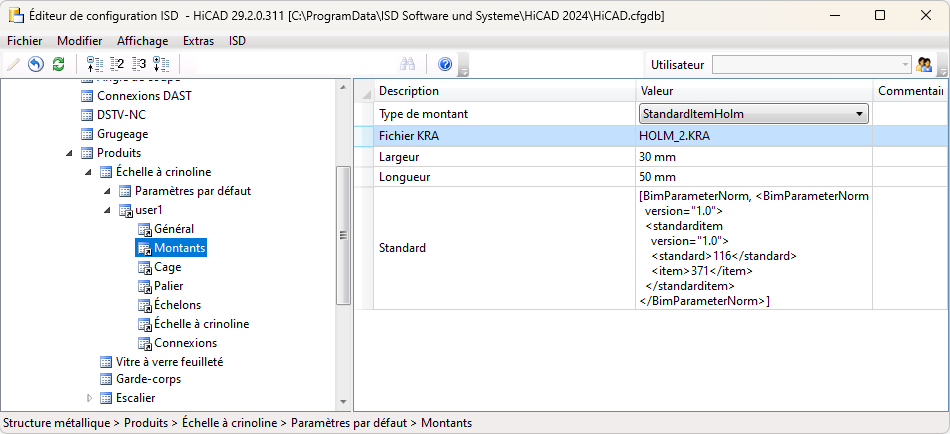

Si vous souhaiter utiliser un autre montant, par exemple un montant que vous avez créé vous-même dans un fichier KRA, il vous faut aller dans le sous-dossier Montants puis, de-là, sélectionner le fichier de votre choix.
Important :
- Il est possible que vous ayez besoin des droits d'administrateur pour le lancement de l'Éditeur de configuration.
- Les modifications apportées aux fichiers de configuration doivent être effectuées avec la plus grande précaution et, si possible, uniquement par des utilisateurs expérimentés ou administrateurs. Les utilisateurs finaux doivent uniquement modifier et créer des configurations dans HiCAD en utilisant la fonction Échelle à crinoline.
