Escalier balancé

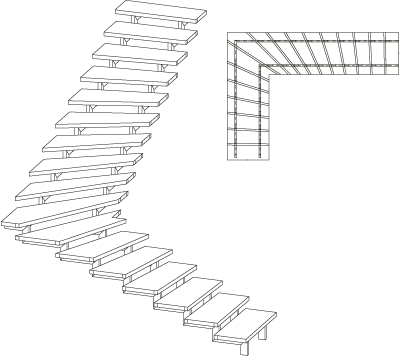

À la différence des escaliers droits, les escaliers balancés sont composés de marches droites et de marches déformées.
Les marches déformées possèdent le même début de ligne de foulée que les marches droites. L'entrée de l'escalier est plus petite au niveau limon intérieur et plus large au limon extérieur. Les cotes varient de marche en marche.
Un prérequis pour la création d'un escalier balancé est qu'une esquisse prévue pour le contour de trémie d'escalier existe dans la scène. Pour créer l'esquisse correspondante, utilisez les fonctions de l'onglet Esquisse. Lorsqu'une esquisse existe, vous pouvez lancer la fonction Escalier, puis aller dans l'onglet Escalier balancé.
Voici comment procéder :
- Créez ou chargez une esquisse pour la trémie d'escalier.
- Lancez la fonction Escalier. La fenêtre de dialogue Escaliers apparaîtra.
- Dans l'onglet Escalier balancé, déterminez les paramètres de l'escalier. En l’occurrence :
- La cote de niveau pour l'entrée, la sortie et le sol brut,
- Le type d'escalier,
- Le type de première et dernière marche,
- Le type de marche et de limons,
- La saisie d'une trémie d'escalier ainsi que des montants, limons et marches.
- Une fois tous les paramètres établis, quittez la fenêtre en cliquant sur OK.
- Identifiez l'esquisse pour la trémie d'escalier.
- Les variantes possibles de contremarches seront affichées pour les escaliers. Sélectionnez la variante de votre choix.
- Cliquez sur Insérer pour créer l'escalier.
À savoir :
- La fenêtre de dialogue Escaliers est toujours pré-remplie avec les dernières valeurs entrées.
- L'escalier balancé est inséré comme ensemble avec le nom (numéro ID) ESCALIER.
- Un identifiant d'escalier est automatiquement attribué à tous les escaliers insérés. En parallèle, les données relatives aux escaliers sont enregistrées avec la scène. De cette façon, les escaliers peuvent être modifiés à tout moment ultérieurement grâce à la fonction Modifier l'escalier. Les fenêtres de dialogues sont alors pré-remplies avec les données de l'escalier identifié.
