Éléments-barres
Les éléments-barres sont communément utilisés par exemple pour les ébauches d'une Structure métallique. Ils servent à l'esquissage des profilés et seront par la suite remplacés par de "véritables" profilés.

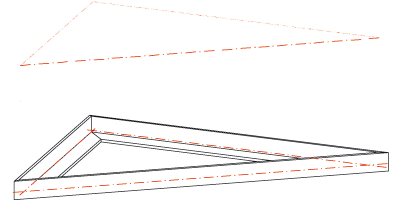

En haut : Éléments-barres - En bas : Éléments-barres échangés contre les profilés normalisés et coupés en onglet
À savoir :
- Les éléments-barres sont créés comme éléments principaux avec un Numéro ID (Désignation) BARRE. Ils ne possèdent pas d'informations de profilé, comme le matériau, le type de profilé, etc. Si un élément-barre doit être inséré comme élément secondaire, utilisez la fonction Insérer un élément-barre, en tant qu'élément secondaire
. - Les éléments-barres ne sont représentés que par une représentation de profilé Seulement les axes.
- Les éléments-barres ne sont pas pris en compte lors d'une recherche d'élément identique et du repérage (positionnement), ceux-ci ne sont que des génériques pour des profilés.
- À l'aide de la fonction Échanger, vous pouvez remplacer les éléments-barres par des profilés.
