Nouveau profilé, appliquer la coupe transv. depuis le profilé de réf.
À l'aide de cette fonction, vous pouvez pour une nouvelle insertion sur la scène appliquer la coupe transversale d'un autre profilé, qui se trouvera alors être le profilé de référence. Les profilés dérivés d'une esquisse sont également autorisés dans le cadre de cette fonction.
Après le lancement de la fonction, HiCAD affiche la barre d'outils Options d'insertion et vous invite à identifier le profilé de référence.
L'insertion du nouveau profilé se produit de la même façon que pour les profilés normalisés.

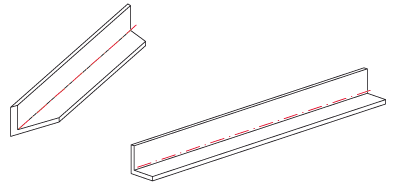

À gauche : Profilé de référence avec coupe. À droite : Nouveau profilé, la coupe n'est pas reprise
Seul le type de profilé est appliqué pour une nouvelle insertion, et non les usinages comme les troncages, les grugeages, etc.
