Recourber / Redresser

Recourber
Redresser

Recourber

Structure métallique > Autres fonctions > Recourb.

Cette fonction permet de courber les profilés. La courbe peut être opérée dans le plan de l'aile ou de l'âme en saisissant l'élévation ou le rayon.

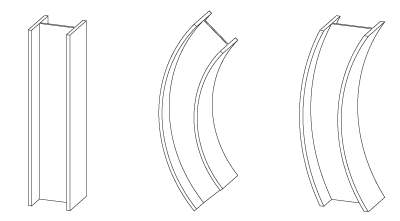

Recourber le profilé sans et avec troncage

Marche à suivre :

Identifiez le profilé à recourber. La fenêtre Recourber s'ouvre.
Cochez la case correspondante selon que la courbure doit être effectuée par la saisie du Rayon ou de l'Élévation.

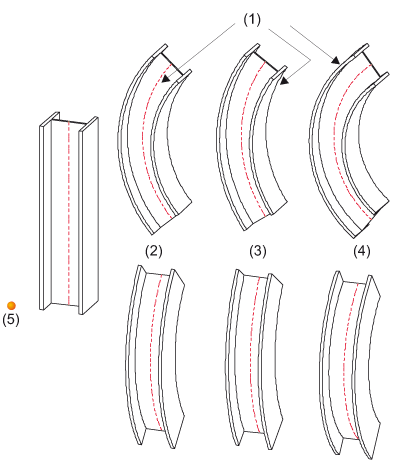

Si vous avez coché Rayon, saisissez alors la valeur du rayon, puis déterminez en cochant les options de l'encart de la fenêtre pour le rayon si la valeur se réfère à l'Axe du profilé ou à l'Arête intérieure ou intérieure.

Si vous avez coché Élévation, saisissez la valeur de l'élévation.

Cochez le plan de courbe : Âme ou Aile.
Cochez la case Avec troncage si le profilé doit être tronqué à l'extrémité perpendiculairement au plan d'usinage.
Quittez la fenêtre par OK.
Spécifiez le sens de courbure en spécifiant un point 3D.

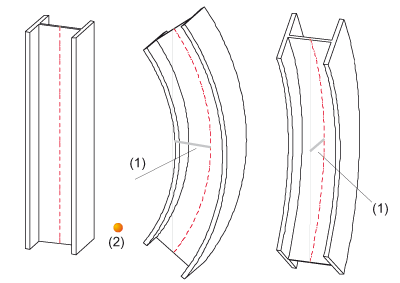

Le profilé sera recourbé de sorte que l'arête ou l'axe sélectionné possède le rayon indiqué.

À savoir :

Les points initial et final de l'axe du profilé seront pris en compte pour la courbure.
La longueur du profilé n'est pas conservée.
Vous pouvez modifier par l'historique de Feature le type de représentation des profilés recourbés.
Pour Élévation/Rayon sans troncage, l'élément sera tronqué à l'extrémité du profilé perpendiculairement à l'axe du système.
Pour Élévation/Rayon avec troncage, l'élément sera tronqué à l'extrémité du profilé perpendiculairement au plan d'usinage.

Redresser

Structure métallique > Autres fonctions > Redress.

Cette fonction convertit un profilé courbé en un profilé droit.

La longueur du profilé n'est pas conservée. Dans le cadre de cette fonction, comme pour recourber, ce sont les points initial et final du profilé qui seront pris en compte.
