Jonction de pilier, Assemblage poteau-poutre (2203)

Fenêtre d'ancrage Fonctions bâtiment > Structure métallique > Jonctions > Chant sur côté âme/aile > Platine frontale > Jonction de pilier, Assemblage poteau-poutre (2203)

À l'aide de cette fonction, deux profilés en I seront raccordés ensemble à l'aide d'un assemblage vissé ou soudé, qui peut être inséré avec ou sans raidisseur ou jarret, ainsi d'autres composants comme des ailes de jarret, des plats de renfort d'âme, des tôles de renfort et des tôles de remplissage. Également l'insertion de raidisseurs supplémentaires sur le pilier et sur la poutre, l'insertion de soudures ainsi que les perçages pour la galvanisation sont possibles.

Comme prérequis pour l'assemblage du cadre, il faut que :

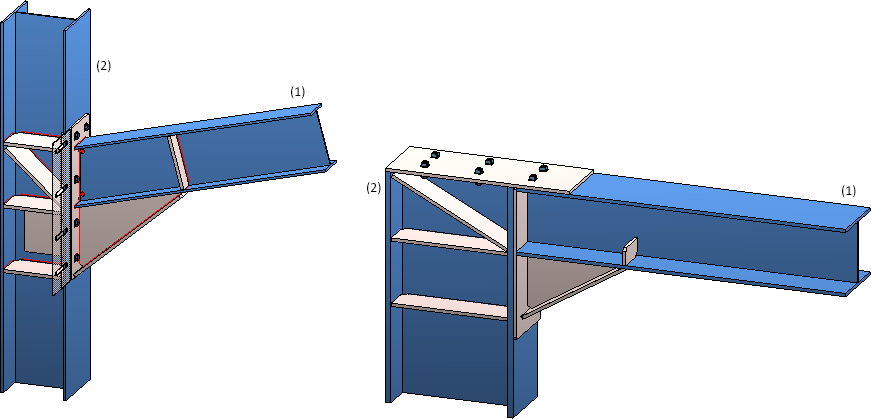

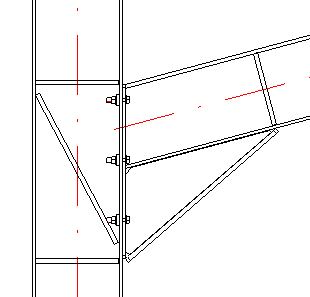

Exemple : (1) Poutre, (2) Pilier. À gauche : poteau avec platine frontale. À droite : poteau avec platine frontale et coiffe

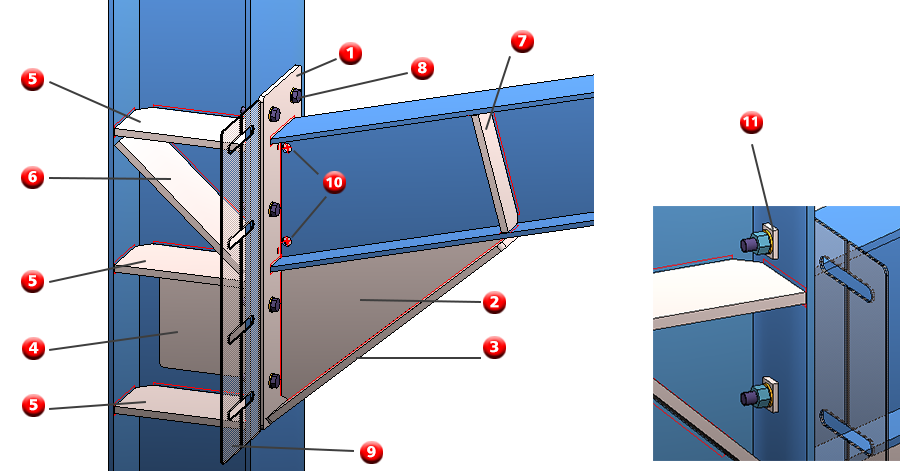

(1) Platine frontale, (2) Jarret, (3) Aile de jarret, (4) Plat de renfort d'âme, (5) Raidisseurs sur le pilier,
(6) Raidisseurs de renfort transversaux, (7) Raidisseurs sur la poutre, (8) Boulonnage, (9) Tôles de remplissage (non préconçues),
(10) Trous pour la galvanisation, (11) Tôles de renfort



La fenêtre de dialogue Jonction de pilier, Assemblage poteau-poutre (2203) s'ouvre.



Profilés

  1. Identifiez le profilé à raccorder (poutre/traverse) à proximité de l'extrémité de référence.
  2. Identifiez le profilé destiné à être raccordé (pilier/poteau).

Pour modifier votre sélection, cliquez sur .

Pour les ensembles de profilés, il est possible de sélectionner dans le catalogue un type d'utilisation par profilé. Si un type d'utilisation est déjà attribué aux ensembles de profilés, il sera alors affiché ici.

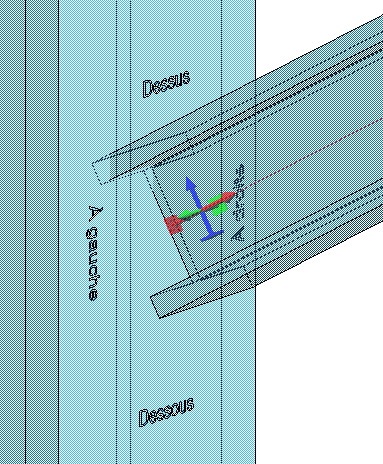

Par un clic sur le bouton Prévisualisation, vous pouvez avoir un aperçu de la jonction basée sur les données saisies actuelles. Si vous souhaitez corriger les données, procédez aux modifications nécessaires et cliquez à nouveau sur Prévisualisation pour actualiser l'aperçu. Par OK, la jonction est insérée à partir des données actuelles et la fenêtre de dialogue est fermée. Si vous quittez la fenêtre de dialogue par Annuler, la fonction est abandonnée sans insérer ou modifier la jonction.



Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.



À savoir :



Nota bene :

Si en raison de la position des deux profilés identifiés toutes les options de la fenêtre de dialogue ne sont pas possibles, cela vous le sera indiqué sur la fenêtre par le symbole sur le bouton OK. En déplaçant votre curseur sur ce symbole, un message d'explication s'affiche.

Configurer l'assemblage poteau-poutre

La configuration de l'assemblage poteau-poutre s'effectue à l'aide de plusieurs onglets de la fenêtre de dialogue :

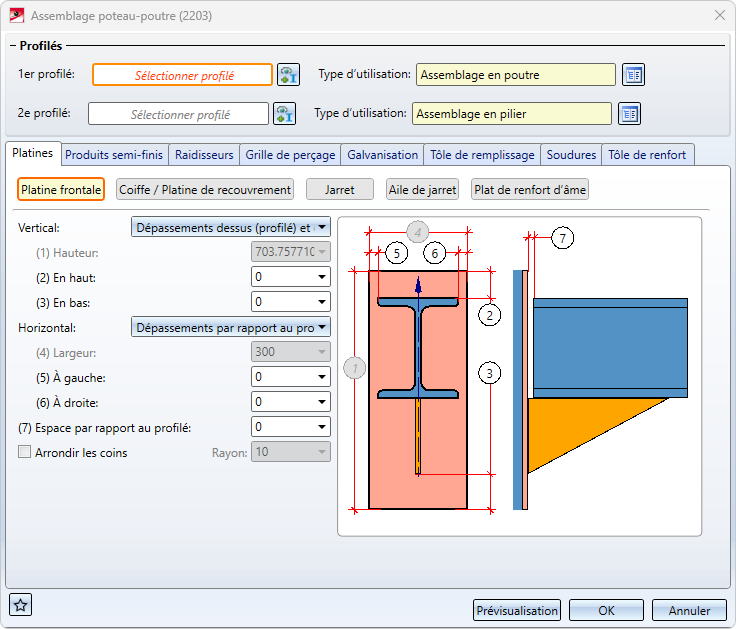

Platines

Dans cet onglet, vous spécifiez les paramètres pour les composants suivants :

Pour cela, cliquez sur chacun des boutons.

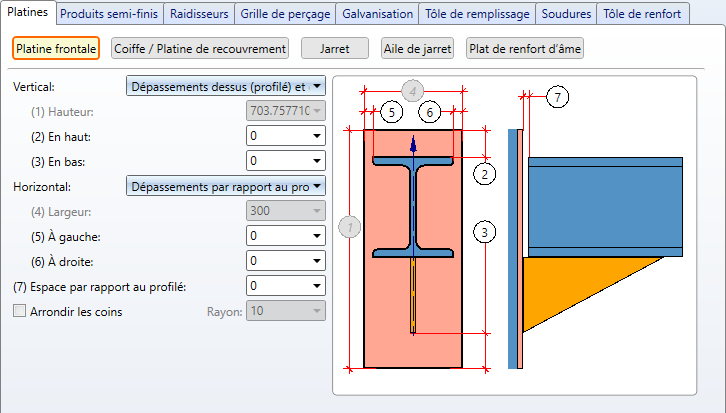

Platine frontale

Dans cet encart de la fenêtre, vous déterminez le type, l'apparence et la taille de la platine sur la poutre (1er profilé) ainsi que l'orientation de la platine par rapport au profilé.

Les valeurs sous Vertical et Horizontal déterminent la hauteur et la largeur de la platine ainsi que son dépassement. Vous disposez pour cela de différents procédés :



Vertical

  • Hauteur, dépassement dessus
    Saisie de la hauteur de la platine et de son dépassement au-dessus.

  • Hauteur, dépassement dessous
    Saisie de la hauteur de la platine et de son dépassement au-dessous.

  • Hauteur, centré
    Saisie de la hauteur de la platine. La platine sera centrée verticalement à l'extrémité du profilé à raccorder. Les dépassements seront calculés automatiquement.

  • Dépassements par rapport au 1er profilé
    Saisie des dépassements par rapport au premier profilé, dessus et dessous. La hauteur de la platine sera calculée automatiquement.

  • Hauteur, dépassement dessous (Jarret)
    Saisie de la hauteur de la platine et du dépassement de l'arête inférieure de la platine par rapport à l'extrémité du jarret.

  • Dépassements dessus (profilé) et dessous (jarret)
    Saisie des dépassements par rapport au premier profilé dessus et à l'extrémité du jarret dessous.

Horizontal

  • Largeur, dépassement à gauche
    Saisie de la largeur de la platine et de son dépassement à gauche.

  • Largeur, dépassement à droite
    Saisie de la largeur de la platine et de son dépassement à droite.

  • Largeur, centré
    Saisie de la largeur de la platine. La platine sera centrée horizontalement à l'extrémité du profilé à raccorder. Les dépassements seront calculés automatiquement.

  • Dépassements par rapport au profilé
    Saisie des dépassements à gauche et à droite. La largeur de la platine sera calculée automatiquement.

Espace par rapport au profilé

Saisissez ici, si désiré, la valeur pour l'espace, c'est-à-dire la distance de la platine par rapport au profilé à raccorder.

Arrondir les coins

Si les coins de la platine frontale doivent être arrondis, cochez alors cette case et saisissez le rayon de l'arrondi.

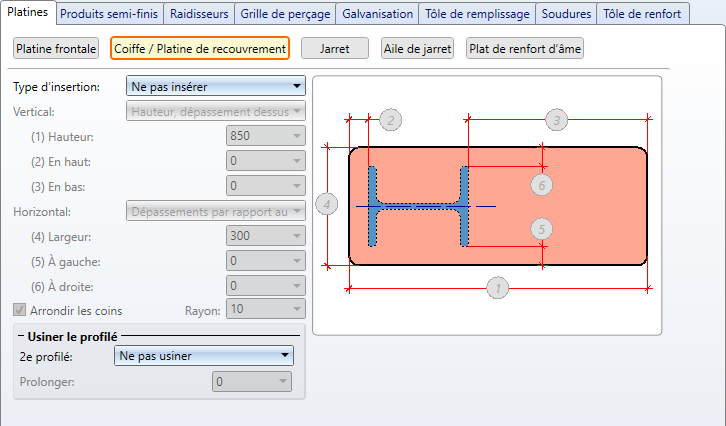

Coiffe / Platine de recouvrement

La détermination de la coiffe/platine de recouvrement (sur le pilier) s'effectue de la même façon que la détermination de la platine frontale sur la poutre. Vous pouvez spécifier en supplément ici, sous Type d'insertion si la platine doit être insérée (comme platine de recouvrement), apposée (comme coiffe) ou ne pas être insérée du tout.

Sous Usiner le profilé, il est possible de déterminer comment le pilier sera traité à l'insertion de la coiffe.

Lors d'un sectionnement du pilier, l'allongement détermine le dépassement du pilier par rapport à la poutre.

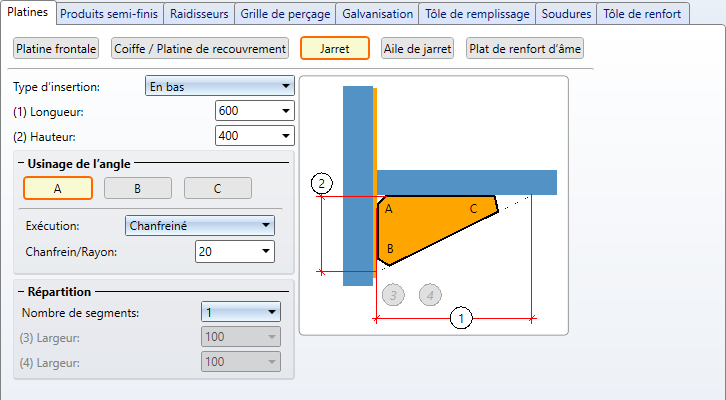

Jarret

Vous spécifiez ici les paramètres du jarret. Il s'agit de la longueur et de la hauteur ainsi que de l'usinage des 3 angles. Sous Type d'insertion, vous pouvez spécifier si le jarret doit être inséré dessus, dessous ou ne pas être inséré du tout.

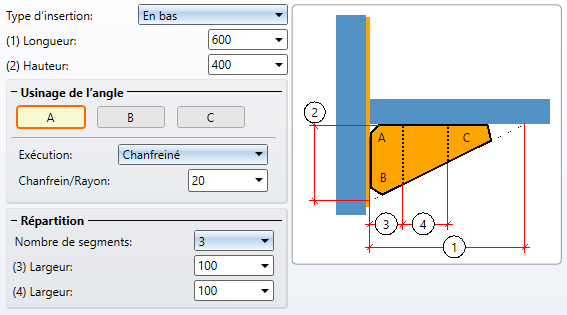

Le jarret peut également être départagé en plusieurs (maximal 3) segments, autrement dit se composer d'un maximum de trois tôles de jarret. Indiquez pour cela le nombre de segments ainsi que leur largeur et sélectionnez le semi-produit de votre choix.

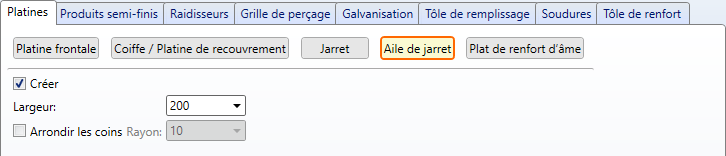

Aile de jarret

Après un clic sur le bouton Aile de jarret, vous pouvez spécifier la largeur ainsi que l'usinage des coins de l'aile du jarret. Si aucune aile de jarret ne doit être créée, décochez alors la case Créer.

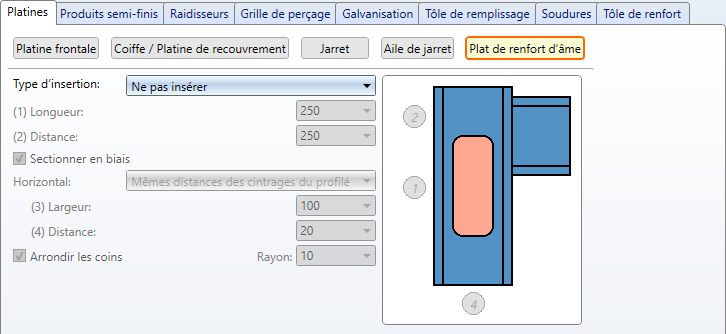

Plat de renfort d'âme

Vous déterminez ici les paramètres pour le plat de renfort de l'âme. Vous pouvez y sélectionner sous Type d'insertion si le plat de renfort doit être inséré à droite, à gauche, bilatéralement ou ne pas être inséré du tout.

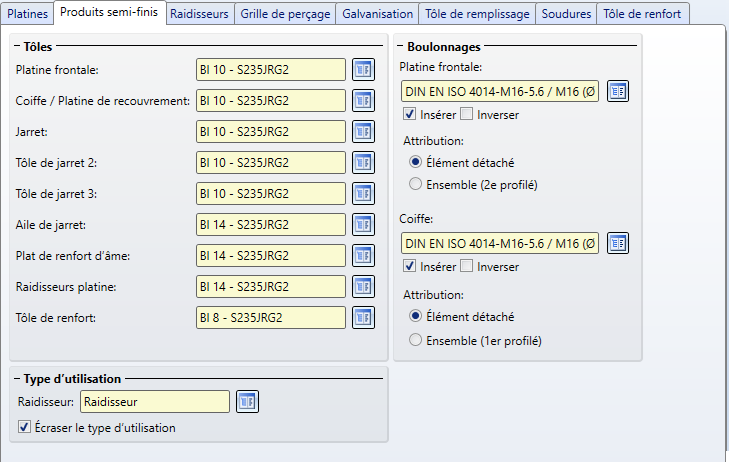

Produits semi-finis

Vous choisissez ici les semi-produits pour les différentes tôles de l'assemblage poteau-poutre. Pour cela, il suffit de cliquer sur chacun des symboles et de sélectionner le semi-produit dans le catalogue.

Sous Boulonnages, vous définissez le boulonnage des platines frontales - séparément pour la platine frontale et la coiffe (platine de recouvrement) -, par exemple le type de vis, le diamètre du perçage, etc. Pour ce faire, cliquez sur le symbole et paramétrez ensuite les composants de l'assemblage vissé. Le paramètre par défaut prédéfini par ISD est DIN EN ISO 4014-M16-5.6 / M16 (⌀ 17,5). La détermination s'effectue de la même manière que pour la fonction Boulonnages de Structure métallique.

Le boulonnage n'est inséré que si la case Insérer est cochée. Si le sens du vissage doit être inversé, cocher la case Inverser.

Il est possible de définir, pour le boulonnage sur la platine frontale comme sur la coiffe, si le boulonnage doit être attribué à un ensemble de structure Élément détaché ou à l'ensemble du deuxième profilé.

Un type d'utilisation peut être attribué aux raidisseurs en bas de l'onglet.

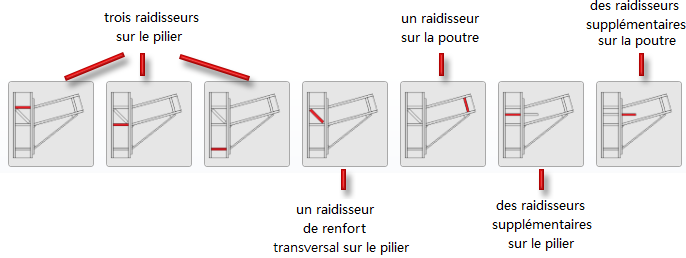

Raidisseurs

L'assemblage du cadre poteau-poutre peut au choix être créé avec ou sans raidisseurs. Les raidisseurs possibles sont :

Le paramétrage peut s'effectuer séparément pour chaque raidisseur. Pour cela, cliquez sur chacun des boutons correspondant à l'image du/des raidisseur(s) et procédez au paramétrage de votre choix.



Si vous souhaitez insérer un raidisseur, cochez alors tout d'abord la case Créer et sélectionnez par un clic sur le symbole le type de raidisseur dans le catalogue.

Si les mêmes paramètres s'appliquent aux trois raidisseurs sur le pilier

cliquez alors sur Tous identiques .



Autres paramètres pour les raidisseurs :

Type

Spécifiez ici, en cochant la case correspondante, si vous souhaitez insérer un raidisseur complet ou partiel.

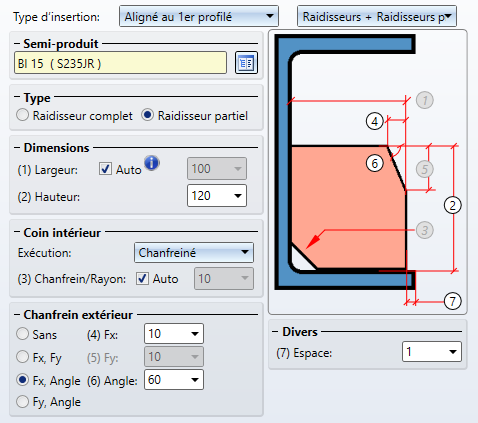

Dimensions

Raidisseur complet
Déterminez la largeur du raidisseur ou cochez à la place la case Auto si HiCAD doit calculer automatiquement la largeur. Dans ce cas, la largeur est déterminée pour remplir la zone entre l'arête avant de l'aile et l'âme (arrondie au millimètre près).

(1) Largeur automatique, (2) Espace


Raidisseur partiel
Déterminez la largeur du raidisseur ou cochez à la place la case Auto si HiCAD doit calculer automatiquement la largeur. Dans ce cas, la largeur est déterminée pour remplir la zone entre l'arête avant de l'aile et l'âme (arrondie au millimètre près), en prenant en compte l'espace indiqué.

Déterminez la hauteur du raidisseur.

Coin intérieur

Dans cet encart de la fenêtre, vous spécifiez les données pour le coin intérieur. Il s'agit, en fonction de l'option choisie pour le coin, de la longueur du chanfrein ou du rayon de courbure. Si la valeur doit être calculée automatiquement par HiCAD, cochez alors la case Auto.

Chanfrein extérieur

Pour les raidisseurs partiels, cochez les cases correspondantes pour déterminer le chanfrein extérieur et saisissez, en fonction des cases cochées, les valeurs pour la longueur du chanfrein ou l'angle du chanfrein.

Divers

Vous pouvez saisir ici la valeur de l'espace. Notez que la hauteur du raidisseur complet est arrondie au millimètre inférieur entier et que l'espace est adapté à cette occasion.

Pour les raidisseurs sur le pilier, vous pouvez également spécifier le placement et l'orientation du raidisseur. Les raidisseurs peuvent être orientés perpendiculairement ou dans l'alignement par rapport au profilé raccordé (la poutre). Sous Placement, vous pouvez spécifier quelle arête doit être prise en compte pour l'insertion, celle de devant, du milieu ou de derrière. Pour les raidisseurs sur la poutre, seul le placement peut être sélectionné. L'orientation sera toujours perpendiculaire.

Sur le pilier, le raidisseur supérieur a été orienté dans l'alignement de la poutre, les deux autres raidisseurs sont perpendiculaires au pilier.

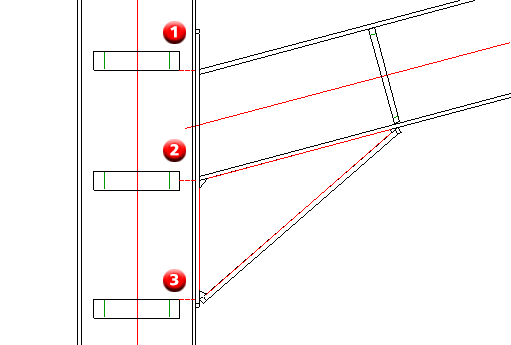

L'exemple suivant en illustration montre une jonction avec trois raidisseurs orientés perpendiculairement sur le pilier. Pour le premier raidisseur (1) c'est le placement Devant qui a été sélectionné, pour le raidisseur du milieu (2) Milieu et pour le raidisseur (3) Derrière par rapport à l'axe de la poutre.



À savoir :

  • Si le raidisseur du milieu du pilier n'est pas inséré, le raidisseur transversal se poursuit alors jusqu'à l'arête inférieure du jarret.

  • Si les raidisseurs supérieur et médian ne sont pas insérés, aucun raidisseur transversal ne peut alors pas non plus être inséré.
  • Si un plat de renfort d'âme est inséré qui dépasserait les raidisseurs, le raidisseur sera alors raccourci de l'épaisseur du plat de renfort d'âme et soudé avec le plat de renfort d'âme.

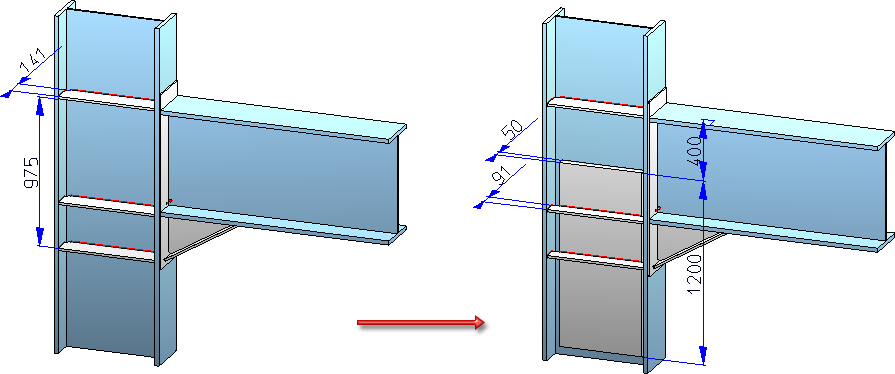

Un petit exemple :

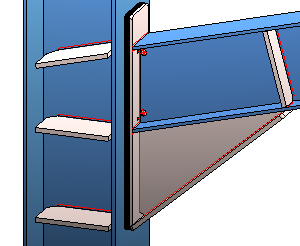

L'illustration montre à gauche un assemblage avec trois raidisseurs. En insérant maintenant un plat de renfort sur l'âme avec une épaisseur 50 / une largeur 1000 / une distance 400, la profondeur des raidisseurs médian et inférieur sera réduite à 50 et les raidisseurs seront soudés avec le plat de renfort de l'âme.

Point de placement*

Il est possible de choisir un point de placement sur le pilier pour chacun des trois raidisseurs. L'insertion des raidisseurs se fait alors par rapport au point de placement. Vous avez le choix comme point de placement entre (1) Âme du profilé de jonction et (2) Aile du profilé de jonction.

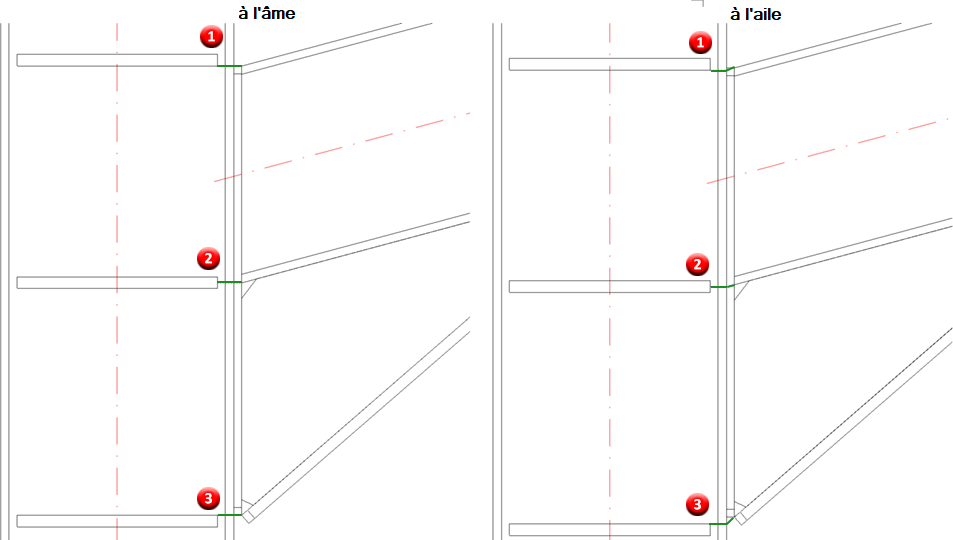

L'illustration suivante montre une jonction avec trois raidisseurs alignés verticalement. Le premier raidisseur (1) est placé Devant, le raidisseur central (2) au Milieu et le raidisseur (3) Derrière. À gauche, l'Âme du profilé de jonction a été choisie comme point de placement, à droite, c'est l'Aile du profilé de jonction a été choisie.

* disponible uniquement pour les trois raidisseurs sur le pilier.



Pour l'insertion de raidisseurs supplémentaires sur le pilier, cliquez sur le symbole

Spécifiez ensuite les paramètres pour les raidisseurs supplémentaires.



Les raidisseurs peuvent au choix être orienté perpendiculairement au 2e profilé ou dans l'alignement du 1er profilé. Si aucun raidisseur ne doit être inséré, sélectionnez alors le type d'insertion Ne pas insérer.

Dans la deuxième liste de choix, vous pouvez sélectionner si, en supplément aux raidisseurs sur le pilier, des raidisseurs de platine doivent être insérées sur la poutre. Si vous sélectionnez ici Raidisseurs + Raidisseurs platine, vous pouvez alors en cliquant sur le symbole

.

spécifier les paramètres pour les raidisseurs de platine.



Veuillez noter que le choix du type d'insertion pour les raidisseurs sur le pilier et sur la poutre s'influence l'un l'autre, c'est-à-dire que l'option choisie dans la liste de choix pour les raidisseurs sur le pilier sera appliquée aux raidisseurs sur la poutre et vice versa.

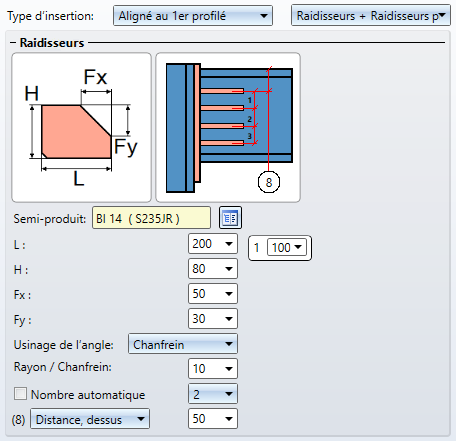

Exemple : Vous avez pour les raidisseurs sélectionné les options Aligné au 1er profilé et Raidisseurs + Raidisseurs platine. Puis vous sélectionnez dans les paramètres des raidisseurs sur la platine, l'option Ne pas insérer, alors s'appliquera aussi aux raidisseurs.

Un maximum de 7 raidisseurs sur la poutre est possible. Leur nombre peut être déterminé automatiquement ou manuellement. La détermination automatique de leur nombre se réfère aux boulonnages. En fonction des paramètres indiqués, les raidisseurs sur la poutre seront toujours placées au centre entre deux rangées de boulonnage.

Détermination automatique du nombre de raidisseurs sur platine (ici 3) - À gauche : Perpendiculaire au 2e profilé. À droite : Aligné au 1er profilé



Pour une détermination manuelle, indiquez le nombre de raidisseurs de platine et déterminez la distance du 1er raidisseur platine par rapport à l'arête du profilé. Cette distance peut se référer à l'arête supérieure ou inférieure. Puis saisissez sous 1 : la distance entre le 1er et le 2e raidisseur sur la poutre, sous 2 : la distance entre le 2e et le 3e raidisseur sur la poutre, et ainsi de suite.

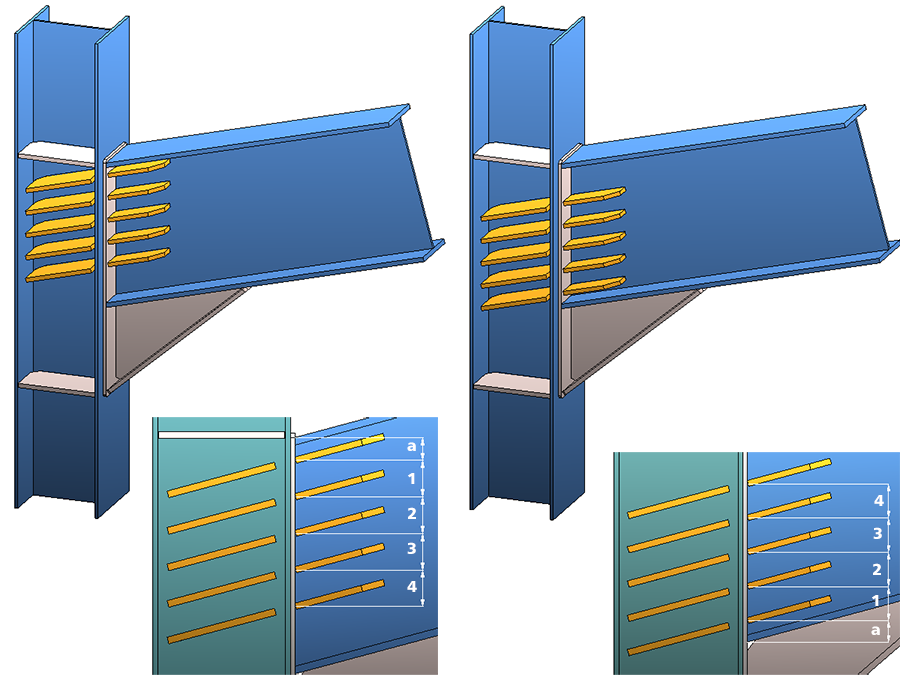

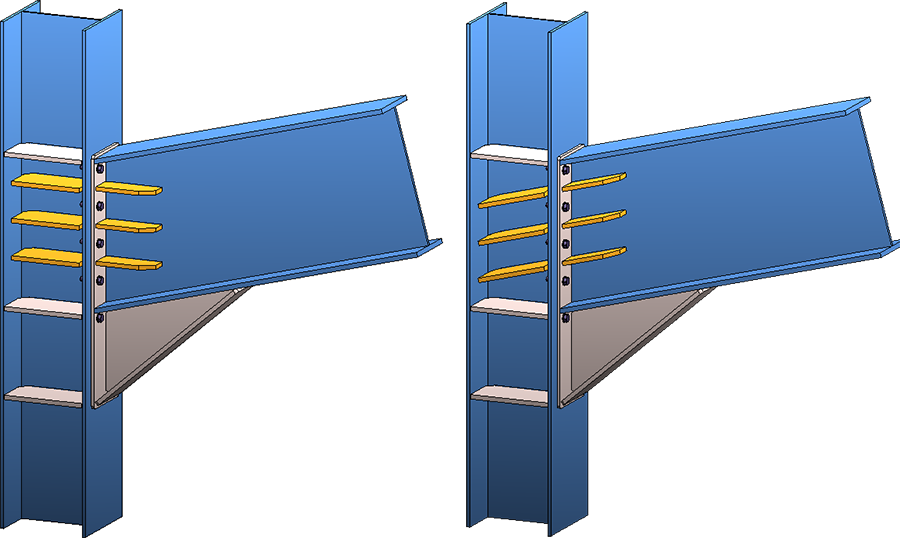

Dans l'illustration suivante, 5 raidisseurs ont été insérées sur la poutre sans automatisme.

À gauche : a = Distance, dessus. À droite : a = Distance, dessous

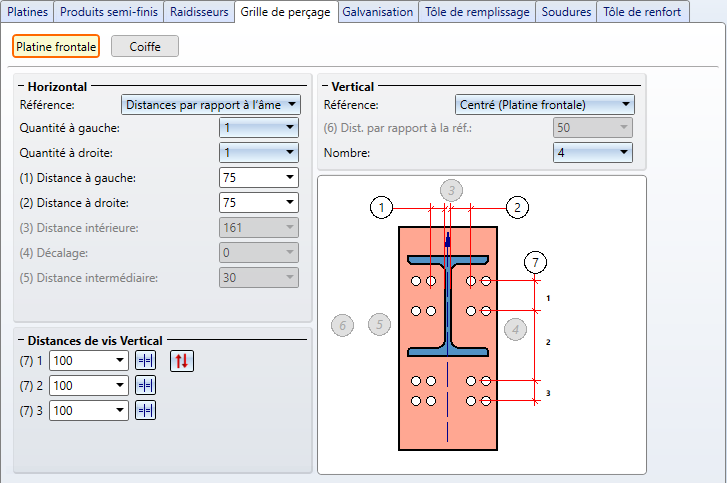

Grille de perçage

La grille de perçage permet de déterminer la disposition du boulonnage ou gabarit de trou sur la platine frontale. Les paramètres peuvent être effectués séparément pour la platine frontale et la coiffe.

Sélectionnez tout d'abord la Référence pour les paramètres horizontaux aussi bien que verticaux. Les saisies suivantes dépendent de la référence sélectionnée.



Référence : Horizontal

Saisies

Distances par rapport au bord de platine (frontale)

  • Nombre de perçages à gauche de l'âme
  • Nombre de perçages à droite de l'âme
  • Distance des perçages par rapport au bord gauche de la platine
  • Distance des perçages par rapport au bord droit de la platine
  • Distance intermédiaire des perçages

Distance intérieure

  • Nombre de perçages à gauche de l'âme
  • Nombre de perçages à droite de l'âme
  • Distance intérieure des perçages
  • Décalage par rapport à l'âme
  • Distance intermédiaire des perçages

Distances par rapport à l'âme
  • Nombre de perçages à gauche de l'âme
  • Nombre de perçages à droite de l'âme
  • Distance des perçages à gauche de l'âme
  • Distance des perçages à droite de l'âme
  • Distance intermédiaire des perçages


Référence : Vertical

Saisies

Centré

  • Nombre de perçages
  • Distances de vis Vertical

1er profilé arête supérieure
  • Distance par rapport à l'arête supérieure du profilé de référence
  • Nombre de perçages
  • Distances de vis Vertical

Platine frontale dessus
  • Distance par rapport à l'arête supérieure de la platine
  • Nombre de perçages
  • Distances de vis Vertical

1er profilé arête inférieure

  • Distance par rapport à l'arête inférieure du profilé de référence
  • Nombre de perçages
  • Distances de vis Vertical

Platine frontale dessous
  • Distance par rapport à l'arête inférieure de la platine
  • Nombre de perçages
  • Distances de vis Vertical

Vous pouvez utiliser verticalement différentes distances de perçages.

Si tous les perçages doivent avoir la même distance, vous pouvez alors simplifier la saisie en indiquant la valeur de la distance dans un champ de saisie et en cliquant sur le symbole Équidistant . Tous les champs seront remplis de la même valeur.

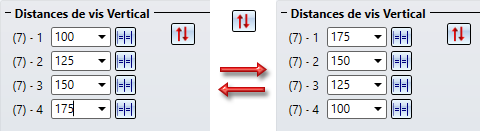

Par un clic sur le symbole , vous pouvez inverser les valeurs des paramètres de façon verticale, c'est-à-dire les échanger d'en haut vers en bas.

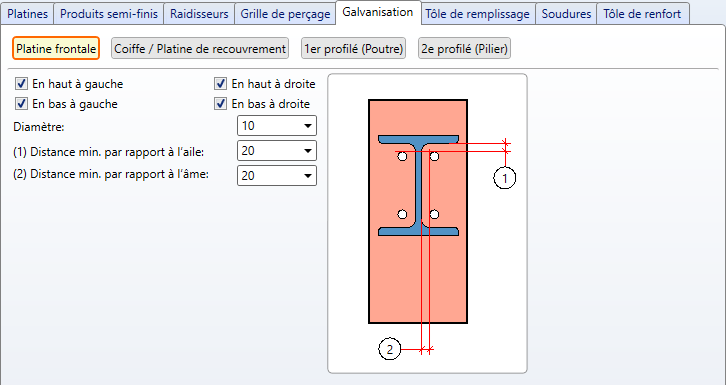

Galvanisation

Spécifiez ici si la platine frontale, la coiffe/platine de recouvrement et le profilé doivent être munis de trous pour la galvanisation. Cliquez pour cela sur chacun des boutons.



1er / 2e profilé

Sélectionnez ici tout d'abord l'usinage de votre choix. Sont possibles :



Platine frontale, Coiffe / Platine de recouvrement

Déterminez en cochant les cases correspondantes quels trous doivent être créés et saisissez le diamètre des trous ainsi que la distance minimale par rapport à l'aile et à l'âme.



Dans les dessins d'exécution, seul un des trous de galvanisation sera annoté. Cela ne s'applique cependant qu'aux trous de galvanisation sur les profilés.

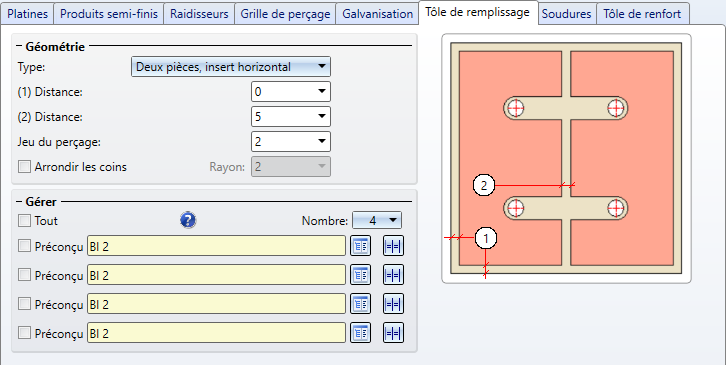

Tôle de remplissage

Si des tôles de remplissage doivent être insérées entre la platine frontale et le pilier, vous pouvez alors spécifier dans l'onglet Tôle de remplissage le nombre, le type et la taille de ces tôles.



Les types de géométrie suivants sont disponibles pour les tôles de remplissage :

Saisissez selon le type de géométrie sélectionnée, la distance et la taille du jeu des trous. Le jeu des trous se réfère toujours à la vis.

(1) Diamètre de la vis, (2) Tôle de remplissage deux pièces, (3) Jeu du trou



Sous Gérer, vous déterminez le nombre de tôles de remplissage.

Sélectionnez, pour chaque tôle de remplissage, le type de tôle de votre choix dans le catalogue et déterminez en cochant la case si la tôle de remplissage doit être préconçue ou non. Quand une tôle de remplissage est "préconçue", le profilé est raccourci de l'épaisseur de la tôle de remplissage. Les tôles de remplissage non préconçues seront créées à côté de la platine.

Au moyen du symbole , vous avez la possibilité d'appliquer les paramètres d'une tôle de remplissage à toutes les autres tôles de remplissage.

En cochant la case Tout , vous pouvez définir en une seule fois toutes les tôles de remplissage comme Préconçu.

Veuillez noter que les tôles de remplissage non préconçues sont représentées sur la scène de façon transparente, c'est-à-dire attribuées à la strate 40.

Les tôles de remplissage ne seront pas subordonnées à l'ensemble du profilé, mais attribuées à un ensemble de structure Éléments en vrac. En outre, le type d'utilisation Tôle de remplissage sera attribué aux tôles de remplissage.

Si la grille de perçage est trop étroite ne permettant ainsi pas l'insertion des tôles de remplissage, le platine ne sera alors pas créée. Un historique de Feature sera quand même créé.

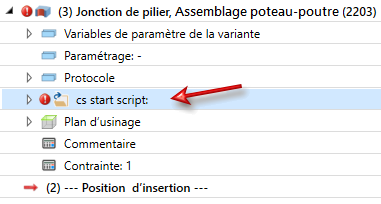

Par un double-clic sur le nom du Feature, vous avez la possibilité de corriger les paramètres.

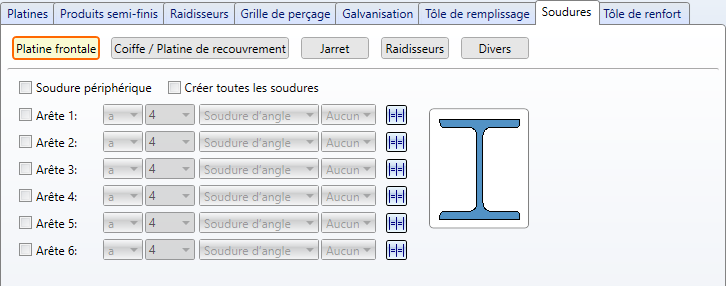

Soudures

Dans cet onglet, vous spécifiez quelles soudures doivent être créées. Vous pouvez par ailleurs spécifier si les soudures doivent être insérées

Cliquez sur le bouton de votre choix, en haut de l'onglet, et spécifiez en cochant les cases correspondantes sur quelles arêtes doivent être créées les soudures. Les paramètres pour les raidisseurs restent toujours disponibles.



Pour les platines frontales, vous pouvez par ailleurs choisir si doit être créé

Pour chaque arête, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si vous souhaitez utiliser pour les autres arêtes les mêmes paramètres, cliquez alors sur le symbole Égaliser .



Dans la pratique, les raidisseurs recourent souvent à des soudures périphériques, ce qui facilite considérablement le dessin. Cela vous est rendu possible en cochant la case correspondante.

Notez qu'il n'est pas possible de réaliser des soudures périphériques pour les jarrets et les raidisseurs platine.

Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.

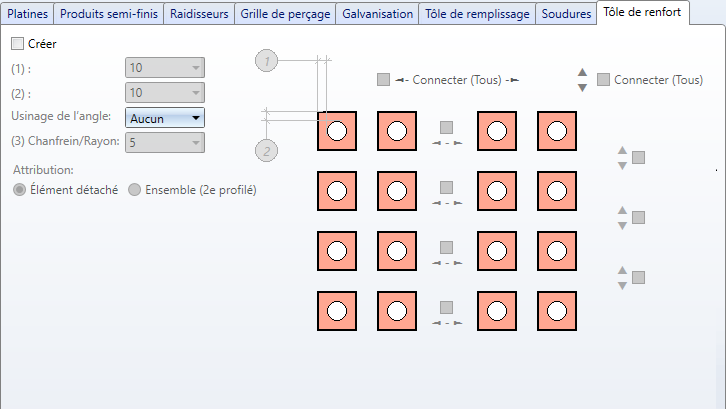

Tôle de renfort

Vous déterminez ici si les boulonnages sur la platine frontale doivent être renforcés par des tôles.

Si des tôles de renfort doivent être insérées, cocher ici la case Créer.

Indiquez la distance entre le perçage et les bords de la tôle de renfort. Sélectionnez, si nécessaire, l'usinage des angles. Les tôles peuvent être chanfreinées (45°) ou arrondies.

Le nombre de tôles de renfort est déterminé par la Grille de perçage. Les tôles de renfort peuvent être connectées entre elles horizontalement ou verticalement. En cochant les cases correspondantes, vous pouvez définir individuellement (sous forme de lignes/colonnes) les tôles à connecter, par exemple :

L'illustration suivante en donne quelques exemples.

Les tôles de renfort peuvent être attribuées soit à un ensemble de structure Élément détaché ou à l'ensemble du 2e profilé.
