Jonction de tube de force (2701)
- deux profilés de type I, L, T, U ou creux ou
- deux tôles de Structure métallique
au moyen d'un tube de force.
Pour la connexion des profilés, il est également possible de fixer le tube de force à des tôles déjà présentes sur les profilés.

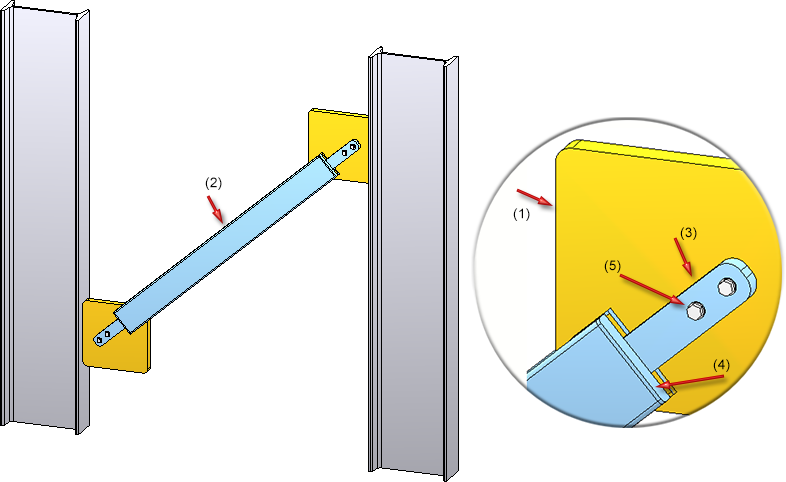

La jonction créée se compose
- de goussets pour chaque profilé (1), à condition que des tôles soient déjà présentes sur le profilé ou que l'insertion de goussets soit décochée,
- du tube de force avec grugeage (2) et éventuellement des platines de recouvrement (4),
- un gousset à chaque tube de force (3) ou un profilé en T ainsi qu'
- un boulonnage (optionnel) pour chaque gousset et tôle de jonction (5).

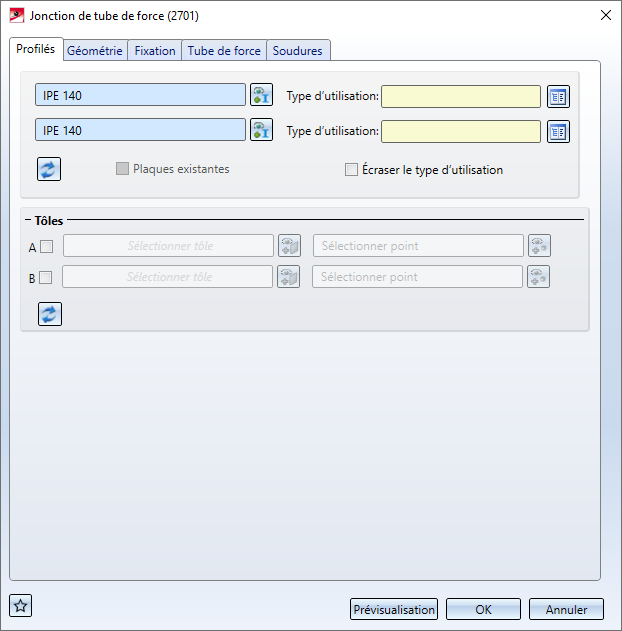

Après avoir lancé la fonction, la fenêtre de dialogue Jonction de tube de force (2701) s'ouvre.
La configuration de la jonction de tube de force s'effectue à l'aide des onglets de la fenêtre de dialogue :
Favoris
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
Boutons
|
Prévisualisation |
Quand la fenêtre est ouverte, vous pouvez par un clic sur le bouton Prévisualisation, avoir un aperçu de la jonction de tube de force créée à partir des paramètres actuels. Vous pouvez alors zoomer la scène. |
|
OK |
Vous démarrez la création de la jonction de tube de force par OK. L'avancée de la création est indiquée par une barre de progression dans la barre d'état. La génération de la jonction de tube de force terminée, la fenêtre de dialogue se ferme. |
|
Annuler |
Si vous quittez la fenêtre de dialogue par Annuler, la fenêtre de dialogue est fermée sans générer la jonction. |
À savoir :
- Les goussets (s'ils sont créés par la variante de la fonction) avec les soudures seront subordonnés aux ensembles de chacun des profilés. Si un ensemble n'existe pas encore, il sera alors créé avec le profilé comme élément principal d'ensemble.
- Tous les autres éléments de la jonction de tube de force seront regroupés dans un ensemble au nom de Ensemble Tube de force.

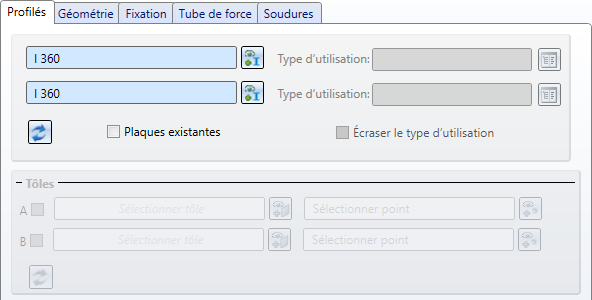

Onglet Profilés
Dans cet onglet, vous déterminez quels profilés et quelles tôles devront être raccordés entre eux au moyen d'un tube de force. Dans le cas de profilés, la connexion avec goussets sera fournie pour la jonction, ou alors des tôles présentes sur les profilés seront utilisées comme goussets.
Connexion de profilés
Sélectionnez, au besoin par un clic sur
, les profilés de votre choix. Pour les ensembles des profilés, un type d'utilisation peut être sélectionné pour chaque profilé dans le catalogue. Les types de profilés autorisés sont :
- les profilés en I,
- les profilés en L,
- les profilés en U,
- les profilés en T et
- les profilés creux.
Si un type d'utilisation est déjà attribué aux ensembles des profilés, vous pouvez spécifier au moyen de la case Écraser le type d'utilisation si ce type d'utilisation doit être conservé ou s'il doit être remplacé par celui sélectionné dans l'onglet Profilés.

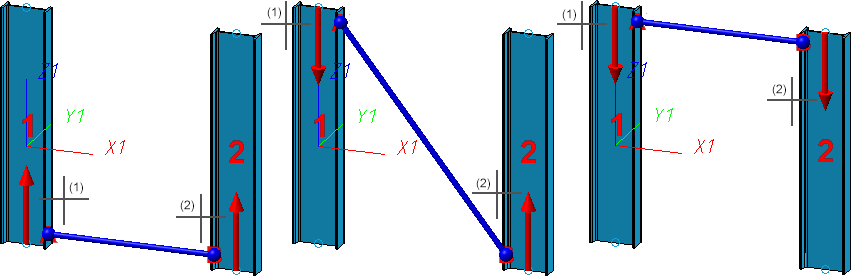

Après avoir sélectionné les profilés, la position de la jonction du tube de force (selon les paramètres actuels) sera visualisée sur la scène. Veuillez noter que l'extrémité sélectionnée du profilé influencera la position de la jonction du tube de force, par exemple :
Au moyen de l'icône
, vous pouvez réinitialiser les paramètres de cet onglet.
Connexion de profilés avec fixation sur des tôles existantes
Si le tube de force doit être raccordé à des tôles qui sont déjà présentes sur les profilés, vous pouvez alors en complément sélectionner les tôles correspondantes attachées aux profilés. Pour cela, cochez la case Plaques existantes pour activer l'encart de la fenêtre Tôles, sélectionnez la tôle et déterminez un point indiquant le milieu de la grille de perçage prévue pour la fixation.
Veuillez prendre à ce propos connaissance des points suivants :
- Les tôles sélectionnées (de la Structure métallique) doivent être disposées sur les profilés. A représente la tôle sur le premier profilé, B la tôle sur le deuxième profilé.
- Si aucun point n'est déterminé pour le milieu de la grille de perçage, ou que la détermination de points a été abandonnée, la case correspondante sous Tôles sera alors automatiquement décochée.
- Les options pour l'insertion de goussets dans l'onglet Fixation sont dans ce cas condamnées.

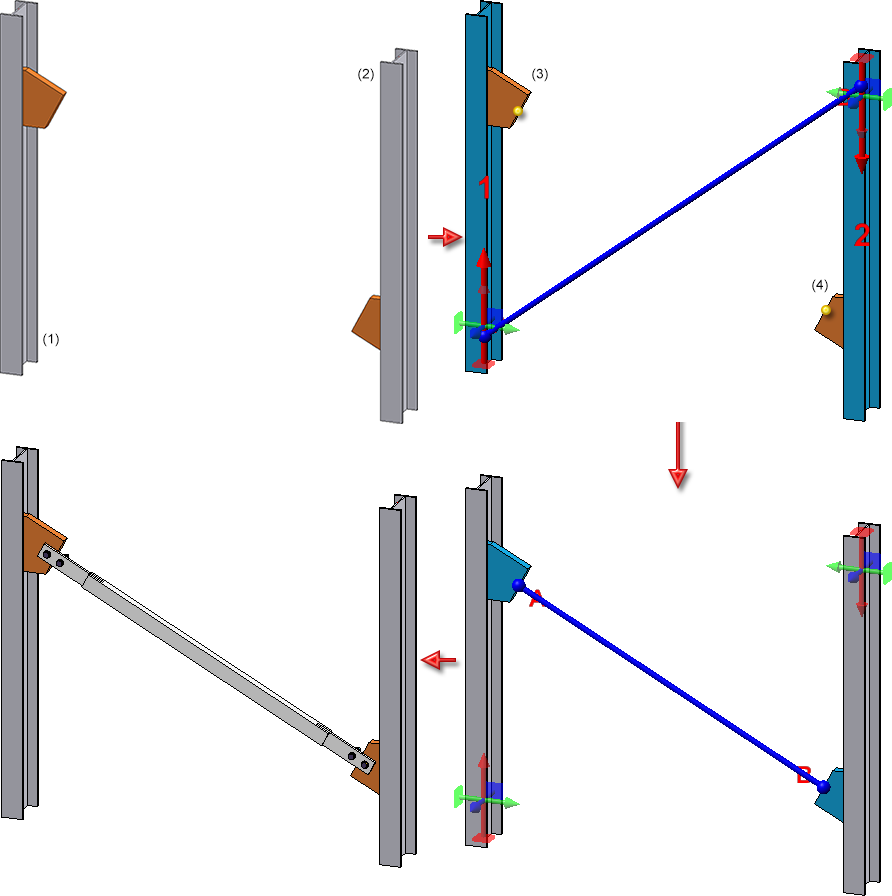

Dans l'illustration suivante, les deux profilés (1) et (2) ont tout d'abord été sélectionnés. Ensuite, dans la fenêtre de dialogue sous Tôles, la case A a été cochée. Comme tôle, c'est le gousset (3) sur le premier profilé qui a été sélectionné et comme point, le point médian de l'arête du gousset. La même procédure a été opérée pour la tôle B (4).
Connexion de tôles
Si vous souhaitez dès le départ insérer le tube de force entre des tôles, indépendamment de tous profilés, cochez alors la case Plaques existantes. Cochez ensuite dans l'encart de la fenêtre Tôles chacune des cases correspondantes, sélectionnez la tôle et déterminez un point indiquant le milieu de la grille de perçage prévue pour la fixation.
Veuillez prendre note des points suivants :
- Si aucun point n'est déterminé pour le milieu de la grille de perçage, ou que la détermination de points a été abandonnée, la case correspondante sous Tôles sera alors automatiquement décochée.
- Les tôles (de la Structure métallique) doivent être parallèles l'une par rapport à l'autre et doivent être situées sur un même plan.
- Les options pour l'insertion de goussets dans l'onglet Fixation sont dans ce cas condamnées.

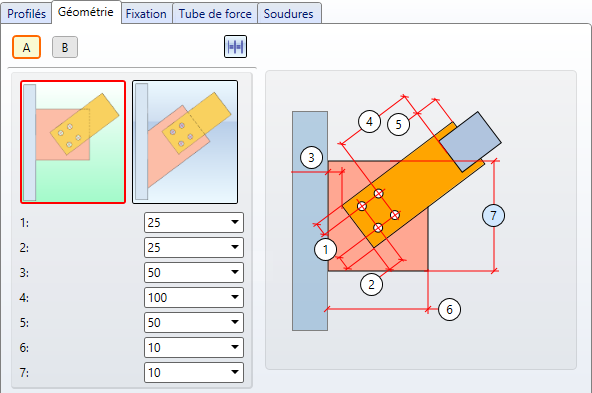

Onglet Géométrie
Vous déterminez ici comment le tube de force devra être connecté aux profilés. Cela a lieu au moyen des boutons
et
, et donc séparément pour la jonction sur le premier profilé et pour la jonction sur le deuxième profilé. Si vous souhaitez utiliser les mêmes paramètres pour les deux jonctions, cliquez alors sur
. Les paramètres de la jonction en cours s'appliqueront alors à l'autre jonction.
Pour l'insertion des goussets, vous disposez de deux procédés :
|
|
Le gousset sera perpendiculaire à chacun des profilés. |
|
|
Le gousset sera inséré en direction du tube de force et tronqué au niveau du profilé. |
Les dimensions nécessaires sont :
|
(1) |
Distance de la grille de perçage par rapport à l'arête droite/gauche de la tôle de jonction (en se référant au centre du trou) |
|
(2) |
Distance de la grille de perçage par rapport à l'arête inférieure de la tôle de jonction |
|
(3) |
Distance de la tôle de jonction par rapport au profilé |
|
(4) |
Distance de la grille de perçage au tube de force |
|
(5) |
Distance entre la tôle de jonction et le tube de force (ne concerne pas la jonction sur des profilés en T) |
|
(6) |
Largeur du gousset |
|
(7) |
Hauteur du gousset |

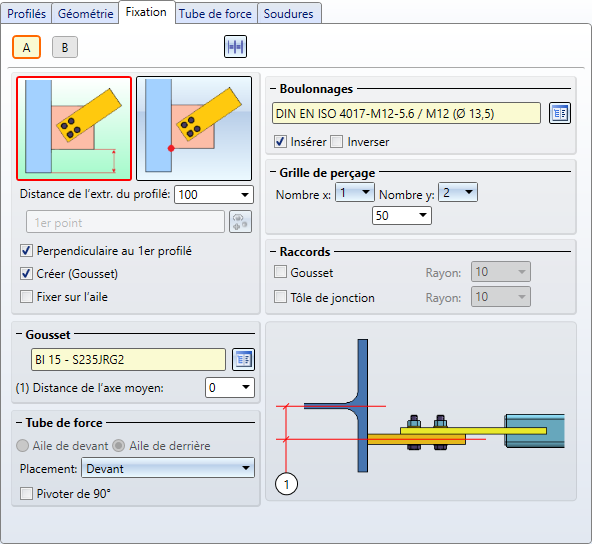

Onglet Fixation
Vous déterminez ici comment devront être insérés et fixés les goussets et les tôles de jonction. Cela a lieu au moyen des boutons et , et donc séparément pour la jonction sur le premier profilé et pour la jonction sur le deuxième profilé. Si vous souhaitez utiliser les mêmes paramètres pour les deux jonctions, cliquez alors sur . Les paramètres de la jonction en cours s'appliqueront alors à l'autre jonction.
Pour déterminer la position des goussets, vous disposez de deux procédés :
|
|
La distance par rapport à l'extrémité du profilé sera indiquée.
|
|
|
La distance sera spécifiée par un point.
|
En cochant la case correspondante, vous déterminez si le gousset
- devra être inséré ou si le tube de force sera connecté directement à l'aile,
- devra être inséré à chacune des jonctions perpendiculaire au profilé et
- devra être fixé sur l'aile.

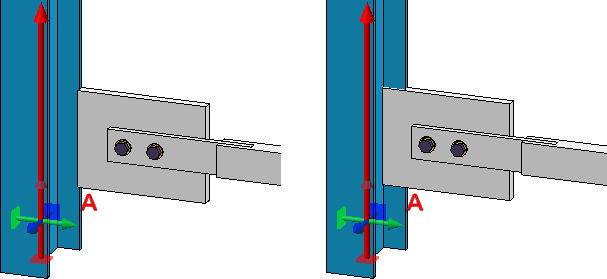

À gauche : fixation sur l'aile. À droite : sans
|
Autres paramètres : |
|
|---|---|
|
Gousset |
|
|
Boulonnages |
Vous déterminez ici si oui et comment le gousset et la tôle de jonction devront être vissés. Pour ce faire, cliquez sur le symbole Vous avez par ailleurs la possibilité, en cochant la case Inverser de retourner la direction du boulonnage. |
|
Tube de force |
Vous pouvez spécifier ici si

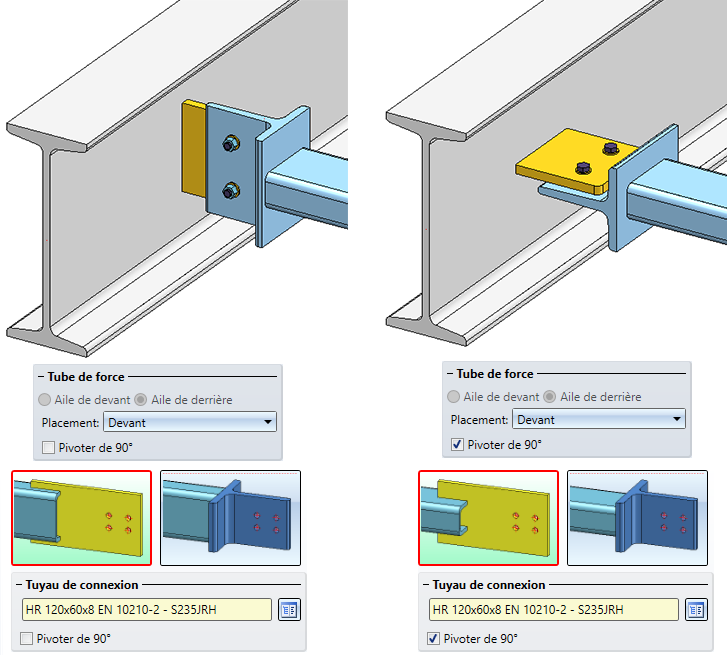

Vous pouvez encore, en cochant la case correspondante, faire pivoter de 90° le gousset avec la tôle de jonction ou le profilé en T. Si le tuyau de connexion doit également être pivoté de 90°, cochez alors la case correspondante dans l'onglet Tube de force.
|
|
Grille de perçage |
La grille de perçage permet de déterminer la disposition du gabarit de trou sur le gousset et la tôle de jonction. Indiquez ici le nombre de perçages dans la direction de X et de Y (max. 2) ainsi que leur distance l'un par rapport à l'autre. Si tous les perçages doivent posséder la même distance dans une direction, vous pouvez alors simplifier la saisie en indiquant dans un champ de saisie la valeur de la distance et en cliquant sur le symbole Équidistant |
|
Raccords |
Si les goussets et/ou les tôles de jonction doivent être arrondis, cochez alors la case correspondante et saisissez le rayon de courbure. |
.
et paramétrez les divers composants de la connexion vissée. La détermination s'effectue de façon similaire à celle de la fonction
Veuillez noter que les options pour les goussets ne sont pas disponibles si vous avez sélectionné dans l'onglet Profilés que vous souhaitiez utiliser des plaques de tôle existantes.

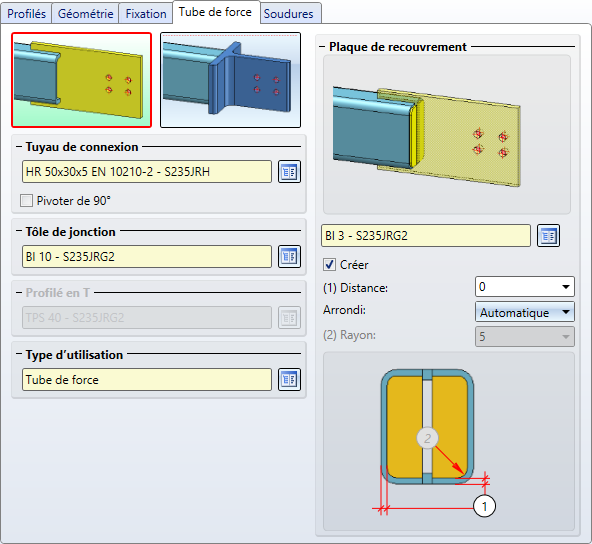

Onglet Tube de force
Dans cet onglet, vous spécifiez les paramètres pour le tuyau de connexion et la tôle de jonction. À la place d'une tôle de jonction qui "entrerait" dans le tube, il est également possible d'utiliser un profilé en T qui est apposé au tube de force.
Activez le procédé de votre choix, à savoir tôle de jonction ou profilé en T et sélectionnez le tuyau de connexion dans le catalogue. Si la jonction doit être pivotée de 90°, cochez alors la case correspondante.
|
|
Tôle de jonction Sélectionnez la tôle de jonction de votre choix dans le catalogue. Vous pouvez en plus spécifier que le tuyau de connexion est muni d'une platine de recouvrement. Le cas échéant, cochez alors dans l'encart Platine de recouvrement la case Créer et indiquez la distance (1) de la platine de recouvrement par rapport au bord du tuyau de connexion. Sélectionnez l'option pour l'arrondi de la platine de recouvrement dans la liste de choix. Sont possible :
|
|
|
Profilé en T Sélectionnez le profilé en T dans le catalogue. |

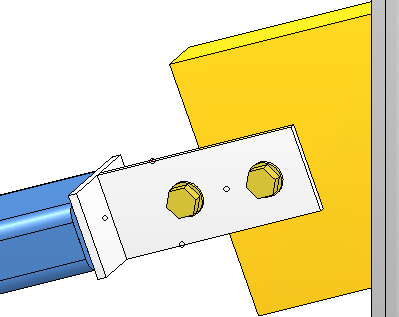

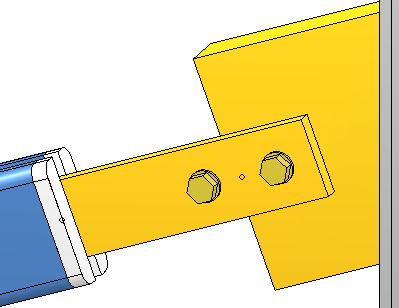

À gauche : Tôle de jonction * Platine de recouvrement pour le tuyau de connexion. À droite : Profilé en T.
Vous pouvez attribuer un Type d'utilisation à l'ensemble Tube de force. Sélectionnez le type d'utilisation dans le catalogue.

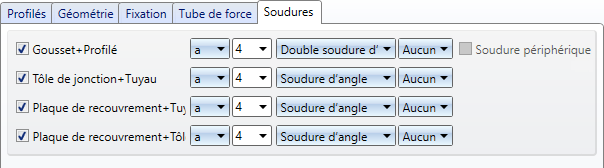

Onglet Soudures
Dans cet onglet, vous spécifiez quelles soudures devront être créées.
Déterminez, en cochant les cases correspondantes, où les soudures devront être créées. Pour chaque arête, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si des soudures périphériques doivent être créées, si possible, cochez alors la case correspondante.
Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.
