Contreventement en croix (2603)
Cette variante raccorde deux, trois ou quatre profilés ou tôles avec un disque circulaire et un ancrage croisé au moyen d'un système de bâton-pilote composé de barres de tension (tirants) et d'ancres à bâton. Les systèmes de bâton-pilote possibles sont :
- Besista,
- DETAN et
- Pfeifer (UMIX).

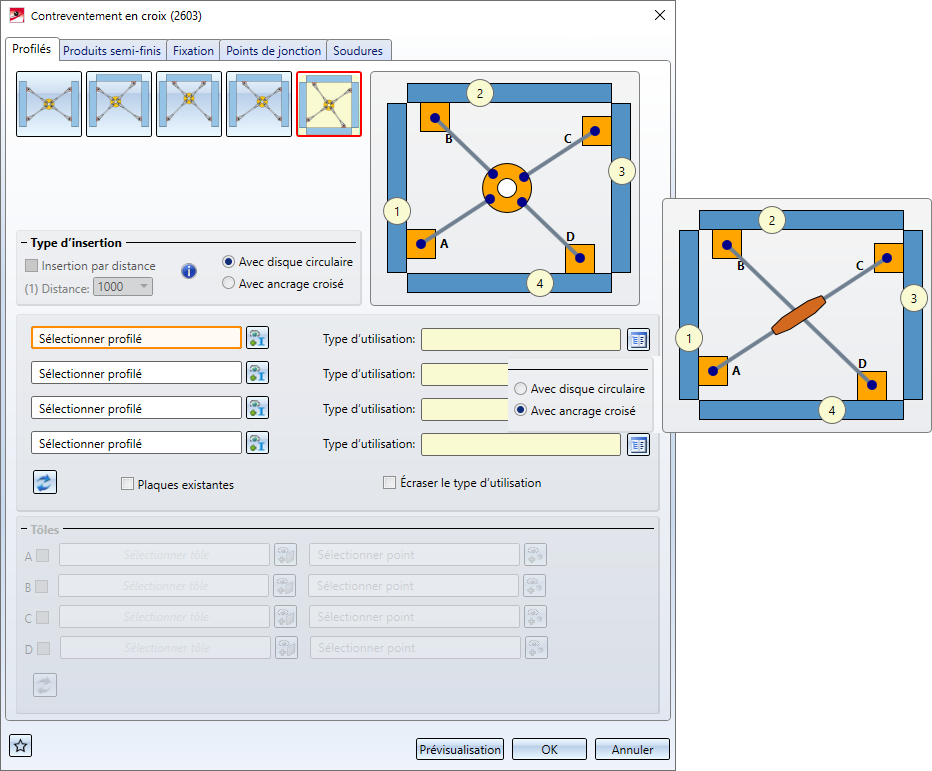

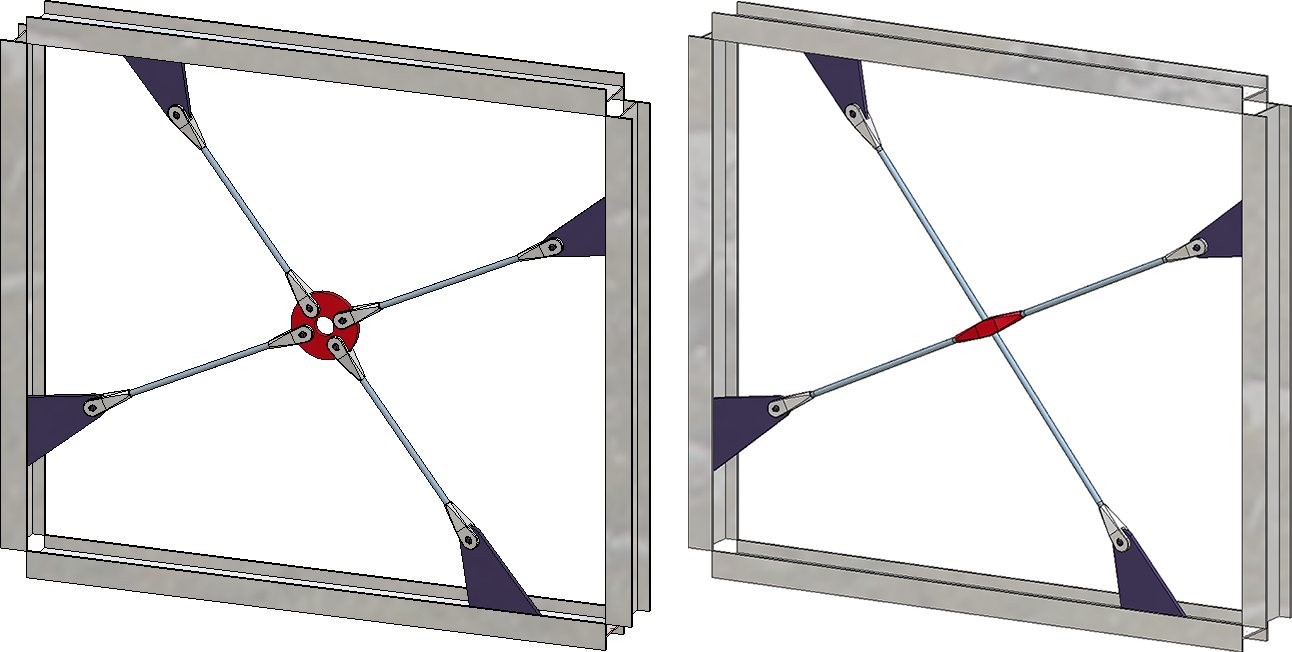

Contreventement en croix : à gauche avec disque circulaire, à droite avec ancrage croisé
Lors de la connexion des profilés, le contreventement en croix fournit en temps normal les goussets. Vous avez également la possibilité de raccorder l'assemblage à des tôles déjà présentes sur les profilés.
Veuillez prendre en considération que pour la fixation sur des tôles, toutes les tôles doivent être sur un plan et parallèles aux profilés correspondants.
Onglets

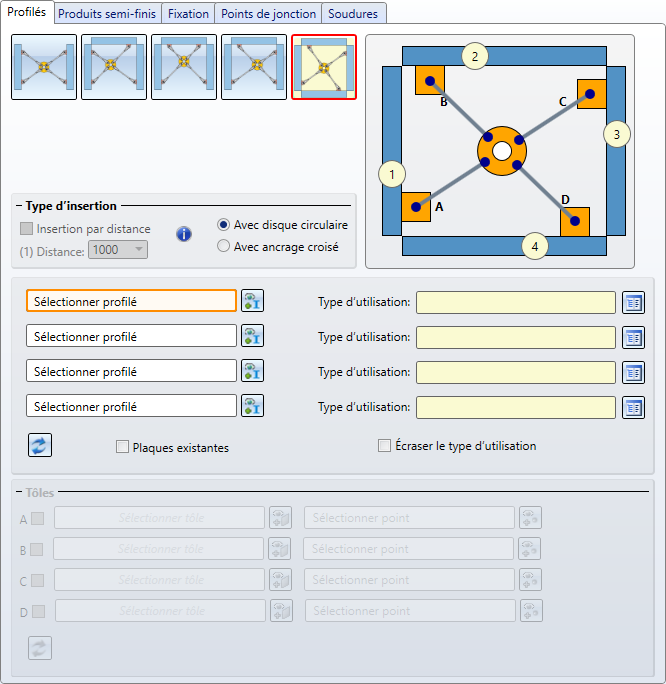

La configuration du contreventement s'effectue à l'aide des onglets de la fenêtre de dialogue :
Favoris
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
Boutons
|
Prévisualisation |
Quand la fenêtre est ouverte, vous pouvez par un clic sur le bouton Prévisualisation, avoir un aperçu du contreventement créé à partir des paramètres actuels. Vous pouvez alors zoomer la scène. |
|
OK |
Vous démarrez la création de la jonction de tube de force par OK. L'avancée de la création est indiquée par une barre de progression dans la barre d'état. La génération du contreventement terminée, la fenêtre de dialogue se ferme. |
|
Annuler |
Si vous quittez la fenêtre de dialogue par Annuler, la fenêtre de dialogue est fermée sans générer le contreventement. |
À savoir :
- Les goussets avec les soudures seront subordonnés aux ensembles de chacun des profilés. Si un ensemble n'existe pas encore, il sera alors créé avec le profilé comme élément principal d'ensemble.
- Un ensemble, composé de barres de tension (tirants) et d'ancres à bâton, sera créé par système de bâton-pilote.
- Si dans l'onglet Produits semi-finis, la case Créer un ensemble: Éléments en vrac est cochée, le disque circulaire ou l'ancrage croisé ainsi que les goujons et les bagues de sécurité pour la fixation du système de bâton-pilote seront regroupés dans un ensemble de structure au nom de Éléments en vrac. Si la case est décochée, les goujons et les bagues de sécurité seront alors subordonnés aux ensembles du système de bâton-pilote correspondants. Le disque circulaire ou l'ancrage croisé sera dans ce cas inséré comme élément individuel, par exemple :
-

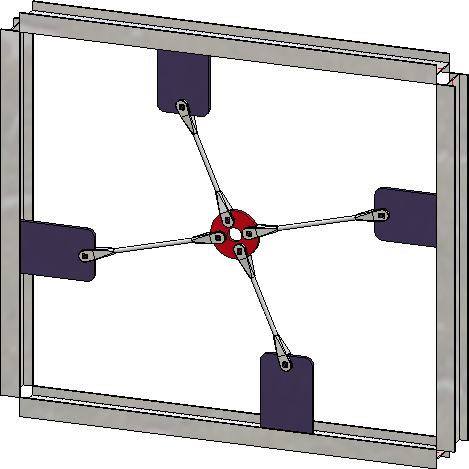

Le centre du disque circulaire se trouve toujours au point d'intersection des barres de tension et non obligatoirement centré entre les profilés.
Nota bene :

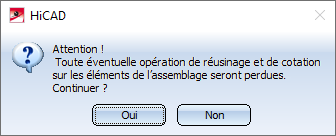

Lorsque vous modifiez ultérieurement un contreventement (double-clic sur le Feature), puis que vous sélectionnez un autre nombre de profilés, il est alors possible que les modifications et les cotations sur les éléments du contreventement soient perdues. HiCAD affiche alors un message correspondant :
Onglet Profilés
Dans cet onglet, vous déterminez quels profilés ou tôles devront être raccordés entre eux par un contreventement en croix. Dans le cas de profilés, la connexion avec goussets sera fournie pour la jonction, ou alors des tôles présentes sur les profilés seront utilisées comme goussets. Cela peut notamment être utile lorsque, entre deux profilés, deux connexions en croix doivent être insérées et que la deuxième connexion doit être fixée sur les goussets de la première connexion.
Connexion de profilés
|
|
Le contreventement sera inséré entre deux profilés. Il est alors possible sous Type d'insertion, si désiré, de déterminer la distance entre l'arête inférieure de la première tôle de jonction sur le profilé et l'arête supérieure de la deuxième tôle de jonction sur le profilé. Si aucune distance n'est indiquée, l'insertion s'effectuera au centre. |
|
|
Trois profilés seront ici raccordés. La première diagonale sera insérée entre les profilés (1) et (2), la deuxième diagonale entre les profilés (3) et (1).
|
|
|
Trois profilés seront ici raccordés. La première diagonale sera insérée entre les profilés (1) et (2), la deuxième diagonale entre les profilés (3) et (2).
|
|
|
Trois profilés seront ici raccordés. La première diagonale sera insérée entre les profilés (1) et (3), la deuxième diagonale entre les profilés (3) et (2). |
|
|

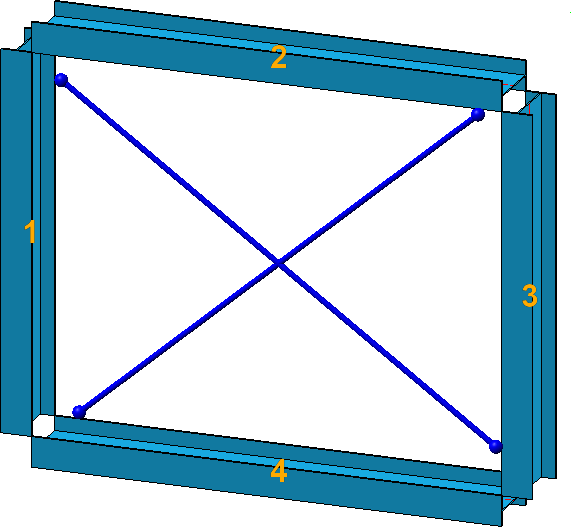

Le contreventement raccorde ici quatre profilés. La première diagonale sera insérée entre les profilés (1) et (3), la deuxième diagonale entre les profilés (4) et (2). |
Activez l'option d'insertion de votre choix et sélectionnez, éventuellement en cliquant sur
, les profilés de votre choix. Pour les ensembles des profilés, un type d'utilisation peut être sélectionné pour chaque profilé dans le catalogue. Si un type d'utilisation est déjà attribué aux ensembles des profilés, vous pouvez spécifier au moyen de la case Écraser le type d'utilisation si ce type d'utilisation doit être conservé ou s'il doit être remplacé par celui sélectionné dans l'onglet Profilés.
Veuillez prendre en considération à la sélection des profilés les points suivants :
- Veuillez vous reporter impérativement à l'ordre indiqué par l'image de la fenêtre de dialogue pour sélectionner les profilés.
- Les types de profilés autorisés sont les profilés en I, en L, en U et en T ainsi que les profilés creux.
Après avoir sélectionné les profilés, cela sera visualisé sur la scène.
Au moyen de l'icône
, vous pouvez réinitialiser les paramètres de cet onglet.
La connexion fournit les goussets pour la jonction. Vous pouvez également utiliser comme goussets des tôles présentes sur les profilés. Cela peut notamment être utile lorsque, entre deux profilés, un contreventement doit être inséré et que la deuxième connexion doit être fixée sur les goussets de la première connexion.
Connexion de profilés avec fixation sur des tôles existantes

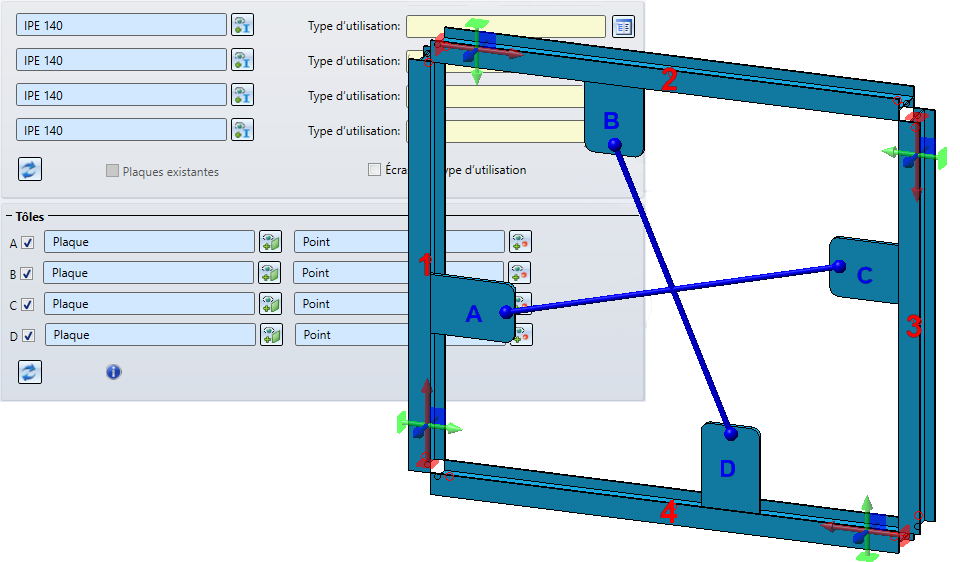

Si le contreventement doit être raccordé à des tôles qui sont déjà présentes sur les profilés, vous pouvez alors en complément sélectionner les tôles correspondantes attachées aux profilés. Pour cela, cochez la case Plaques existantes pour activer l'encart de la fenêtre Tôles, sélectionnez la tôle et déterminez un point indiquant le milieu de la fixation.
Veuillez prendre à ce propos connaissance des points suivants :

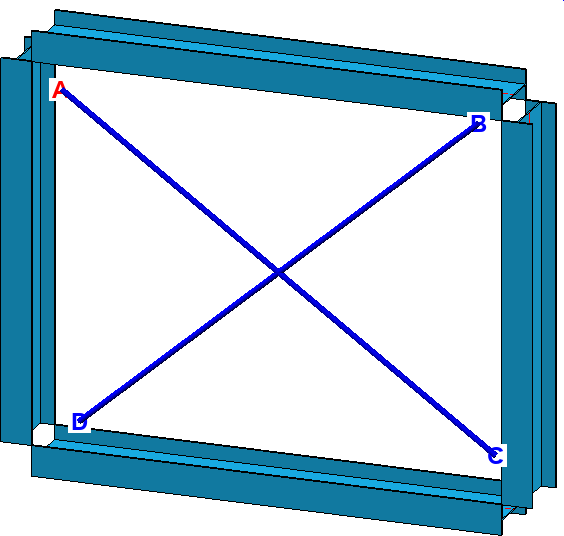

- la tôle A doit être en face de la tôle C, comme la tôle B en face de la tôle D.
- Les tôles sélectionnées doivent être disposées, en contact, sur les profilés.
- Si aucun point n'est déterminé pour le milieu de la grille de perçage, ou que la détermination de points a été abandonnée, la case correspondante sous Tôles sera alors automatiquement décochée.
i
Connexion de tôles
Si vous souhaitez dès le départ insérer le contreventement entre des tôles, indépendamment de tous profilés, cochez alors la case Plaques existantes. Cochez ensuite dans l'encart de la fenêtre Tôles chacune des cases correspondantes, sélectionnez la tôle et déterminez un point indiquant le milieu de la grille de perçage prévue pour la fixation.
Veuillez prendre note des points suivants :
- La tôle A doit être en face de la tôle C et la tôle B en face de la tôle D.
- Si aucun point n'est déterminé pour le milieu de la fixation, ou que la détermination de points a été abandonnée, la case correspondante sous Tôles sera alors automatiquement décochée.
- Toutes les tôles doivent être en contact.
Onglet Produits semi-finis
Dans cet onglet, vous sélectionnez par un clic sur chacun des symboles
- le système de bâton-pilote composé de barres de tension, d'ancrage à bâton sur le profilé et d'ancrage à bâton sur, selon le type d'insertion choisi dans l'onglet Profilés, le disque circulaire ou l'ancrage en croix, et
- le produit semi-fini des goussets sur les profilés
directement dans les catalogues de pièces standardisées correspondants. Les systèmes de bâton-pilote se trouvent dans le catalogue Structure métallique > Gestionnaire général, les goussets sous Produits semi-finis > Tôles.

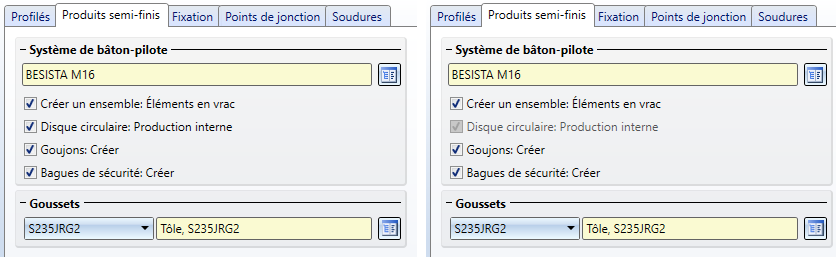

À gauche : paramétrage pour le type d'insertion Avec disque circulaire, À droite : paramétrage pour le type d'insertion Avec ancrage croisé
Il est par ailleurs possible de spécifier en cochant/décochant les cases correspondantes les points suivants :
Créer un ensemble: Éléments en vrac

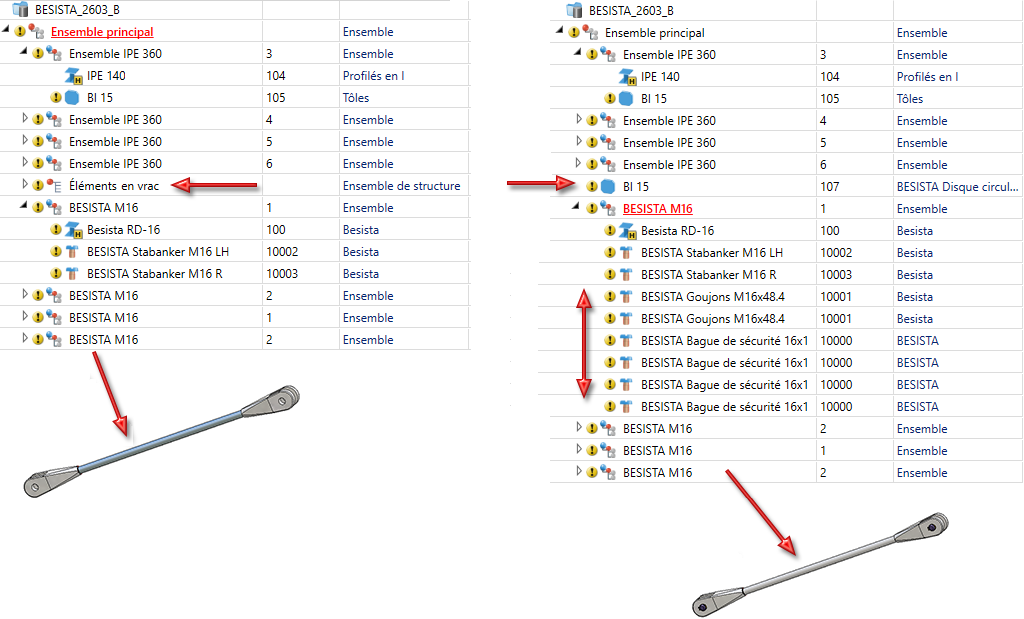

Si cette case est cochée, le disque circulaire ou l'ancrage croisé ainsi que les goujons et les bagues de sécurité du système de bâton-pilote seront regroupés dans un ensemble de structure au nom de Éléments en vrac. Si la case est décochée, les goujons et les bagues de sécurité seront alors subordonnés aux ensembles du système de bâton-pilote correspondants. Le disque circulaire ou l'ancrage croisé sera dans ce cas inséré comme élément individuel.
Disque circulaire: Production interne (uniquement pour le type d'insertion Avec disque circulaire)
La taille du disque circulaire sera déterminée automatiquement, et ce par la position de la barre (profondeur et largeur de la fente, position du perçage). Si la case Disque circulaire: Production interne est cochée, une tôle d'acier correspondante sera alors insérée.
Si la case est décochée, le disque circulaire adapté sera alors automatiquement sélectionné dans le catalogue des pièces standardisées Pièces standardisées de la Structure métallique > Tirants > Besista > Disque circulaire ou Pièces standardisées de la Structure métallique > Tirants > HALFEN > DETAN > Disque circulaire. Pour le système de tirants Pfeifer, il n'existe pas de catalogue correspondant, ce sera toujours une tôle de la Structure métallique qui sera ici utilisée.
Le centre du disque circulaire se trouve toujours au point d'intersection des barres de tension et non obligatoirement centré entre les profilés.
Goujons: Créer / Bagues de sécurité: Créer
À l'aide de ces cases, vous spécifiez si des goujons et des bagues de sécurités devront être insérés pour la fixation de l'ancre à baston.
Onglet Fixation

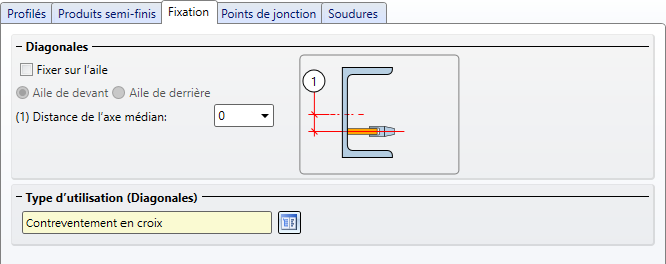

Vous déterminez ici comment les diagonales devront être fixées aux profilés.
Fixation
Sous Diagonales, vous déterminez si les goussets devront être fixés sur l'aile des profilés et, si oui, si la fixation devra être effectuée sur l'aile de devant ou de derrière.
Vous avez ici, en plus, la possibilité ici d'indiquer la distance par rapport à l'axe médian. Cette valeur détermine le point d'insertion de la première tôle sur le premier profilé identifié.
Il est possible enfin d'attribuer un type d'utilisation à l'ensemble avec le système de bâton-pilote.
Pour une connexion sur des tôles, les paramètres de cet encart de la fenêtre sont inactifs.
Onglet Points de jonction

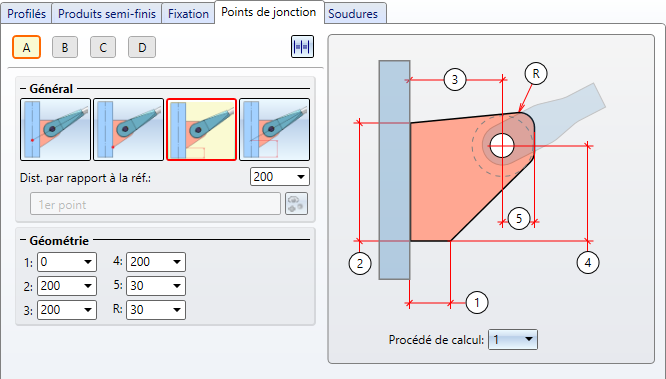

Vous déterminez ici comment les goussets seront raccordés sur les profilés et les ancres à bâton. En outre, dans cette fenêtre sera spécifiée la géométrie des goussets.
|

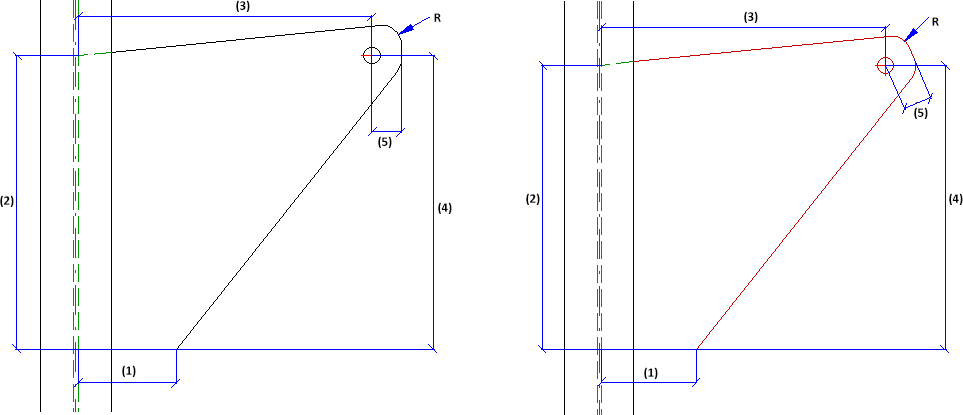

Pour chaque gousset, vous pouvez déterminer
Vous spécifiez ces paramètres séparément pour chaque gousset en activant l'icône de la lettre correspondante et en procédant au paramétrage de votre choix. Par un clic sur La jonction sera visualisée sur la scène.
|
|||||||||||||||||||||
|
Général |
En cliquant sur une image, vous spécifiez comment la position du gousset devra être déterminée : en déterminant un point ou en saisissant une distance. En sélectionnant le point, l'attribution de l'ensemble sera également spécifiée. Si un ensemble existe déjà avec la poutre en question, les profilés de jonction seront alors insérés comme éléments secondaires de cet ensemble. Sinon, un nouvel ensemble sera créé avec la poutre en question comme élément principal et les tôles de jonction comme éléments secondaires de ce nouvel ensemble. |
|||||||||||||||||||||
|
|
Point (comme point d'intersection des axes du profilé et de l'acier rond du système de bâton-pilote) |
|||||||||||||||||||||
|
|
Point (comme début de la plaque) |
|||||||||||||||||||||
|
|
Distance (début du profilé - début de la plaque) |
|||||||||||||||||||||
|
|
Distance (début du profilé – point d'intersection des axes du profilé et de l'acier rond du système de bâton-pilote) |
|||||||||||||||||||||
|
Géométrie |
Vous déterminez ici la géométrie des goussets. Vous disposez pour cela de deux procédés de calcul que vous sélectionnez par une liste de choix sous l'image graphique.
|
Toutes les options ne sont pas disponibles si des tôles ont été sélectionnées dans l'onglet Profilés.
Onglet Soudures

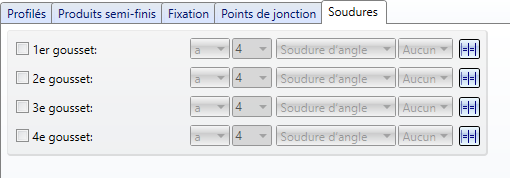

Dans cet onglet, vous spécifiez quelles soudures devront être créées sur les goussets.
Déterminez, en cochant les cases correspondantes, où les soudures devront être créées. Pour chaque gousset, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si les mêmes paramètres doivent être utilisés pour les autres goussets, cliquez alors sur le symbole Égaliser
.
Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.
Les paramètres de cet onglet sont condamnés si des tôles ont été sélectionnées dans l'onglet Profilés.
