Attribut "Longueur fixée"

Dans la pratique, les profilés (par exemple les éléments achetés), qui sont commandés pour la Longueur fixée pour la production, seront souvent utilisés sur les scènes. Ces profilés ne doivent donc pas apparaître dans la mise en barre, ou tout au moins être indiqués séparément.

Dans HiCAD, cela peut désormais être effectué via l'Attribut Longueur fixée (%FIXLEN) qui attribuera en conséquence les profilés concernés. Si cet attribut possède la valeur 0 ou s'il n'est pas défini, la longueur fixée ne sera alors pas prise en compte dans la mise en barre. Si sa valeur est 1, ces profilés seront alors répertoriés séparément dans la mise en barre.

Par défaut, l'attribut n'est pas défini, autrement dit il n'est pas compris dans le masque des attributs. Si vous souhaitez utiliser cet attribut, vous devez alors compléter manuellement le masque des attributs pour les profilés, et ce en modifiant en conséquence les fichiers

Vous pouvez voir comment procéder à l'aide de l'exemple suivant.



Lors d'une nouvelle installation de HiCAD (à partir de HiCAD 2021), l'attribut Longueur fixée sera automatiquement pris en compte à la création des nomenclatures Excel avec le fichier de configuration HiCAD_Stahlbau.2600.0. Le fichier système pour les données de position de nomenclature rm_h_exportpart.hdb est complété en conséquence par la ligne

<H>::TEXT=""::ATTR="%FIXLEN"::TYP="INTEGER"::ALIGN="LEFT"::EDIT="NO"

Lors d'une installation de mise à jour (Update-Installation), vous devez compléter de cette ligne le fichier manuellement.



Exemple :

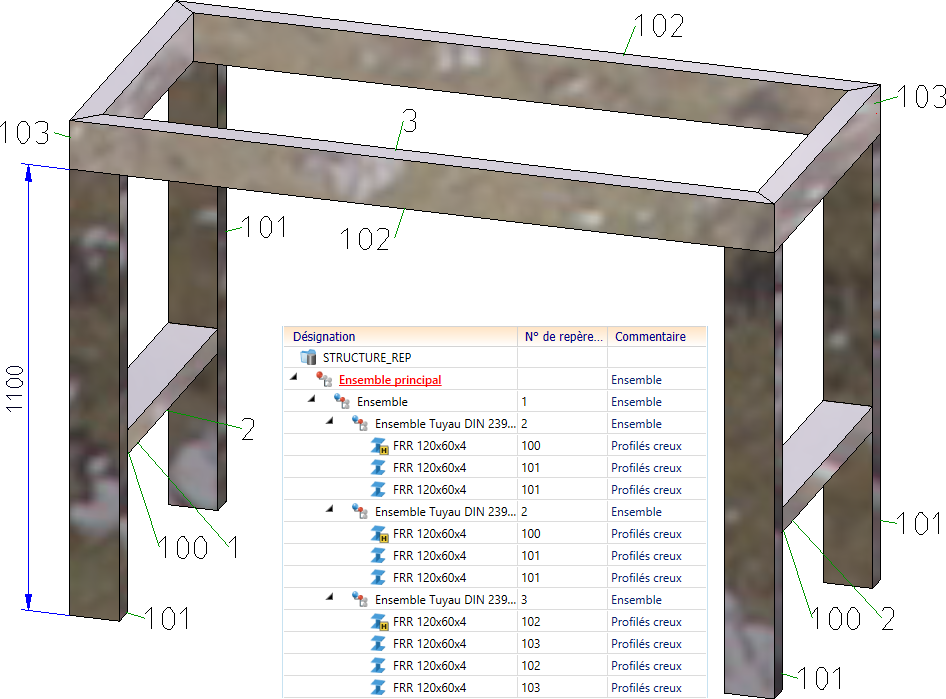

La scène en illustration se compose de plusieurs profilés creux FRR 120x60x4. Les profilés avec le numéro de repère 101 ont une longueur de 1100 mm et doivent être commandés comme longueur fixée, donc ces profilés doivent se voir attribuer l'attribut Longueur fixée. Tous les autres profilés doivent être coupés à la longueur standard de 6000 mm.



.

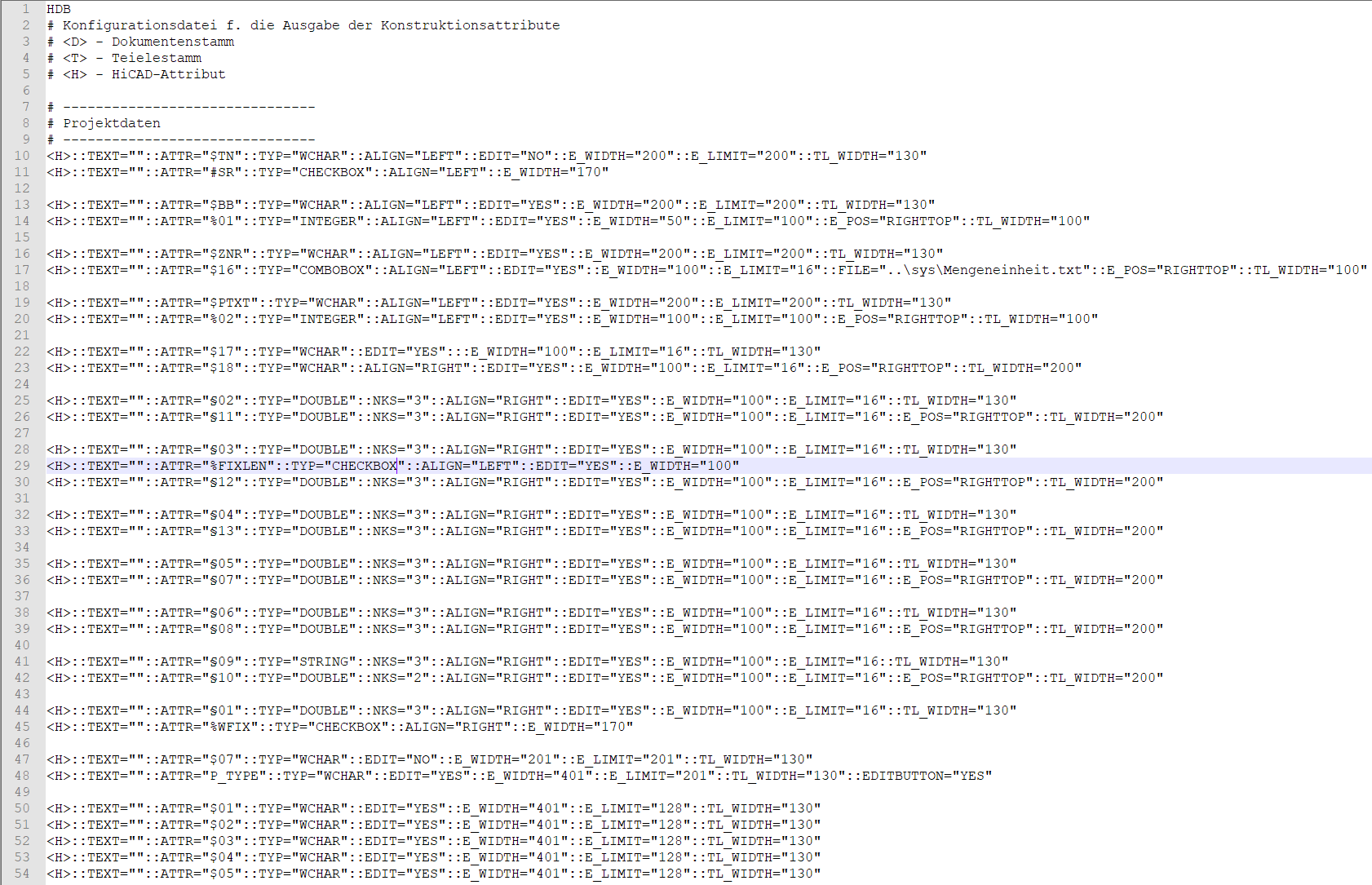

Pour cela, le masque d'attribut pour les profilés doit être complété en conséquence. Le contenu des masques d'attribut est spécifié dans les fichiers BRW_3DTeil_Profil.HDX ou BRW_3DTeil_Profil_H.HDX. L'attribut %FIXLEN doivent y être ajouté sous forme de case à cocher. Il faut donc ajouter dans le champ avec la longueur la ligne suivante :

<H>::TEXT=""::ATTR="%FIXLEN"::TYP="CHECKBOX"::ALIGN="LEFT"::EDIT="YES"::E_WIDTH="100"

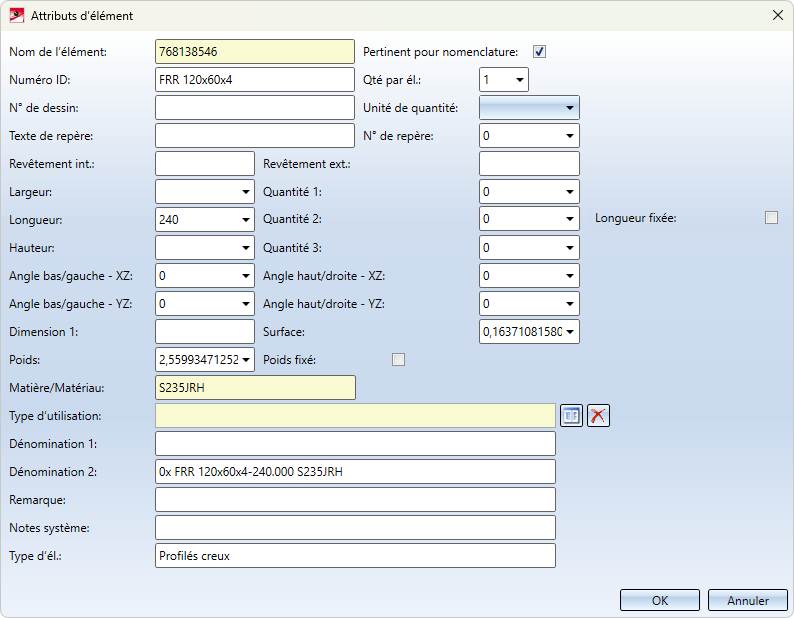

Après avoir redémarré HiCAD, le masque d'attribut complété est disponible de façon à pouvoir attribuer aux profilés avec le numéro de repère 101 l'attribut Longueur fixée en cochant la case correspondante.

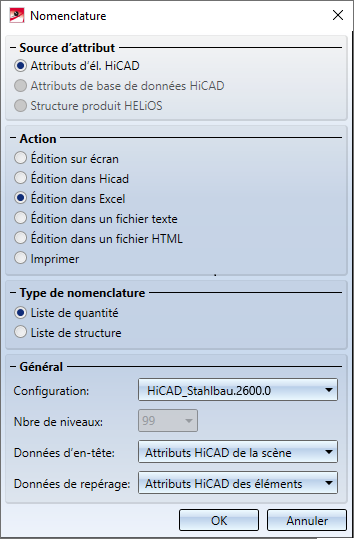

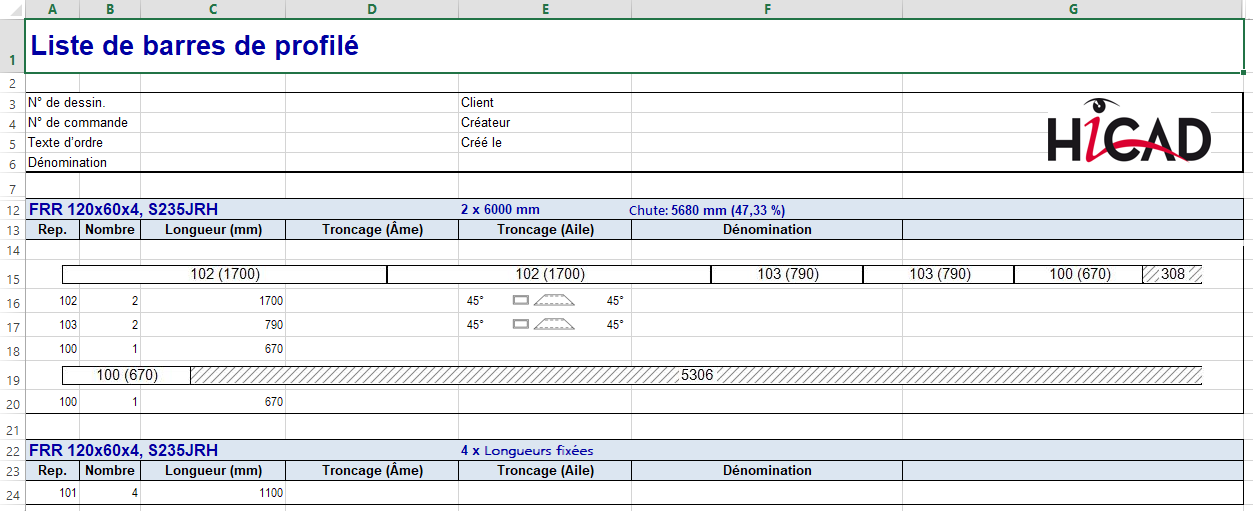

En créant maintenant une nomenclature Excel, la longueur fixée sera alors prise en compte.



À savoir :

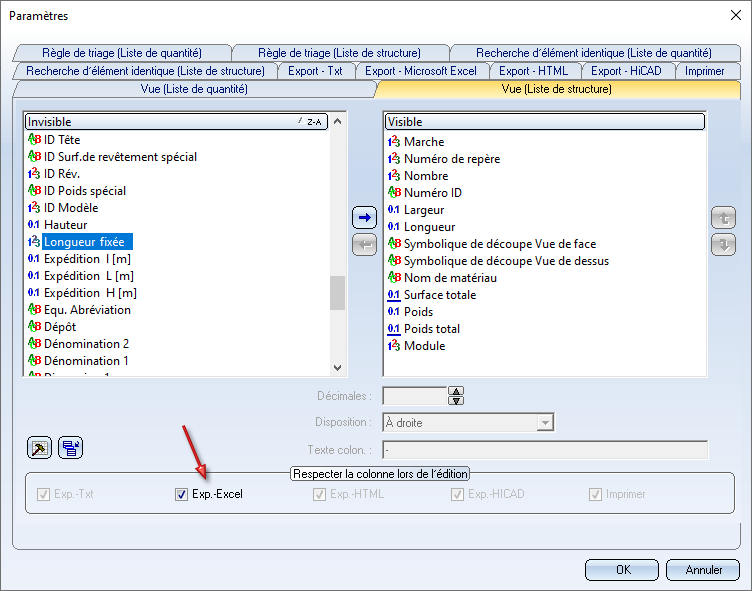

Lorsque, lors d'une installation de mise à jour, vous complétez manuellement le fichier rm_h_exportpart.hdb, veuillez alors vous assurer que dans les paramètres du Report Manager pour l'attribut Longueur fixée la case Exp.-Excel est cochée.

Paramètres dans l'ancien Report Manager

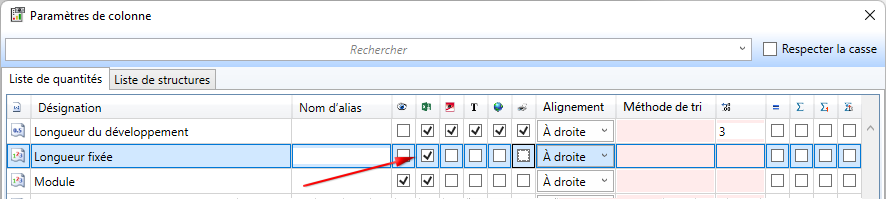

Paramètres dans le nouveau Report Manager en cours à partir de la Version 2023
