Report Manager - Quoi de nouveau ?

Service Pack 2 2024 (V. 2902)

Fichier texte avec séparateur

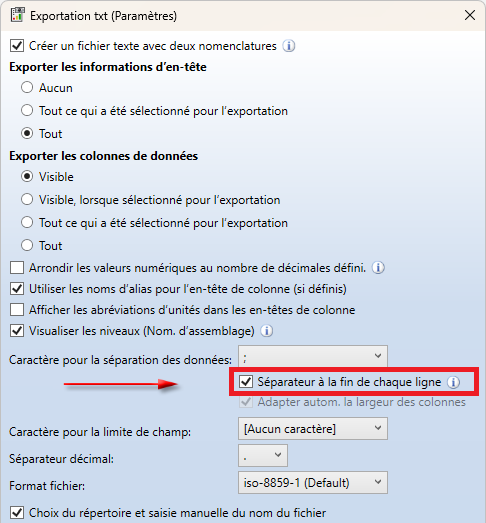

Lors de l'exportation de fichiers texte sous forme de nomenclature, vous pouvez désormais également terminer chaque ligne par un séparateur. Pour ce faire, sélectionnez un séparateur dans les Paramètres du fichier texte, puis cochez l'option Séparateur à la fin de chaque ligne.

Le séparateur en fin de ligne est actif.

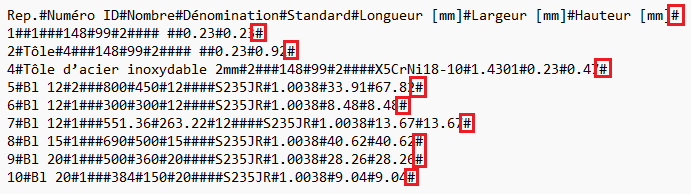

Fichier texte avec séparateur entre les codes de données et en fin de ligne.

Interface ERPlus - Exportation Excel

Lors de l'exportation de la nomenclature ERPlus, le Report Manager est désormais exécuté en arrière-plan. L'exportation est alors basée sur le modèle Excel avec les fichiers pertinents ERPlus.xlsx, ERPlus.cs, ERPlus.rm_settings à partir du répertoire d'installation de HiCAD sous sys. Ceux-ci sont spécifiques à ERPlus et ne peuvent pas être sélectionnés via la configuration normale de la nomenclature.

Définir la configuration par défaut

Pour les fichiers RM3 transférés de HiCAD ou HELiOS vers le Report Manager sans fichier de configuration, vous pouvez utiliser la fonction Définir la configuration par défaut (Barre de menu > Paramètres).

Après avoir exécuté la fonction, cochez les paramètres à enregistrer. Par défaut, tous les paramètres sont cochés. Indiquez ensuite HiCAD ou HELiOS comme source de données du fichier RM3. Pour HiCAD, la configuration est enregistrée sous Default-HiCAD.RM_SETTINGS et pour HELiOS sous Default-HELiOS.RM_SETTINGS. Par exemple, pour HELiOS, vous pouvez décocher les paramètres de colonne afin que l'ordre et la visibilité des colonnes soient appliqués à partir du fichier de transfert (RM3).

Génération d'un fichier RM3 avec HELiOS API

HELiOS API prend désormais en charge l'exportation d'un fichier RM3 pour le Report Manager à partir de n'importe quel nœud de la structure produit. La fonction est IApiArticle::SaveProductStructureToRm3[Legacy].

Major Release 2024 (V. 2900)



Nouvelles modifications générales

Lignes vides dans la Nomenclature d'assemblage

Avec la nouvelle fonction Paramètres avancés (Nom. d'assemblage) (sous Paramètres), vous insérez des lignes vides dans la Nomenclature d'assemblage. Vous pouvez définir jusqu'à quel niveau les lignes vides doivent être insérées. Pour les différentes formes d'exportation, les lignes vides seront prises en compte dans les formats sélectionnés.

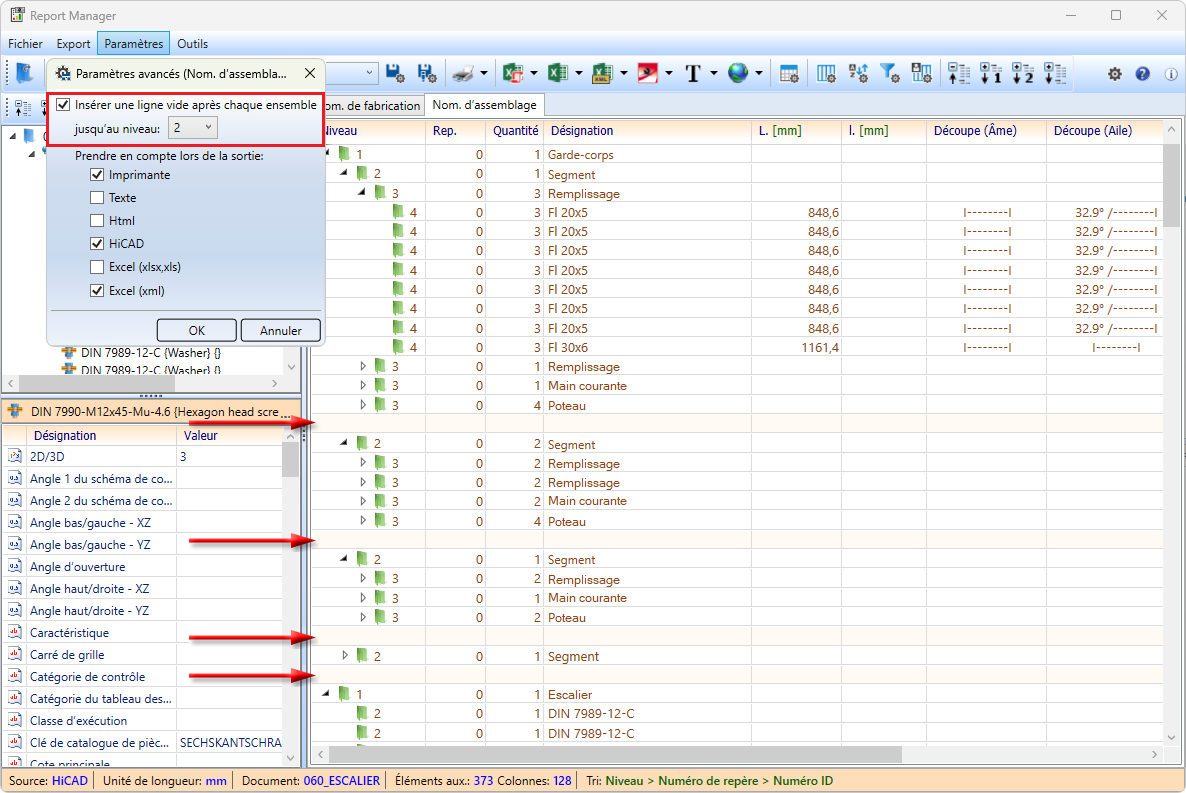

Ligne vierge après chaque 1er et 2ème niveaux de la Nomenclature d'assemblage



Auto-complétion

La complétion automatique des formules dans les Paramètres de filtre et les Colonnes personnalisées s'affiche après la saisie d'un point. La liste complète s'affiche avec la saisie Alt + barre d'espacement.

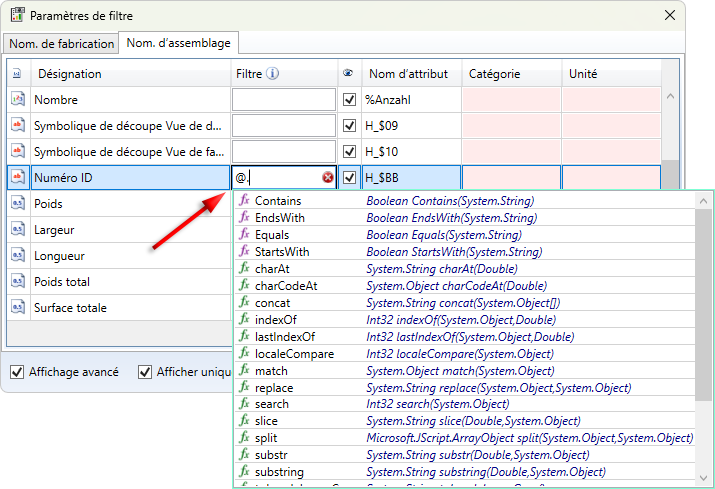

Caractère générique et point pour l'affichage des conditions de recherche

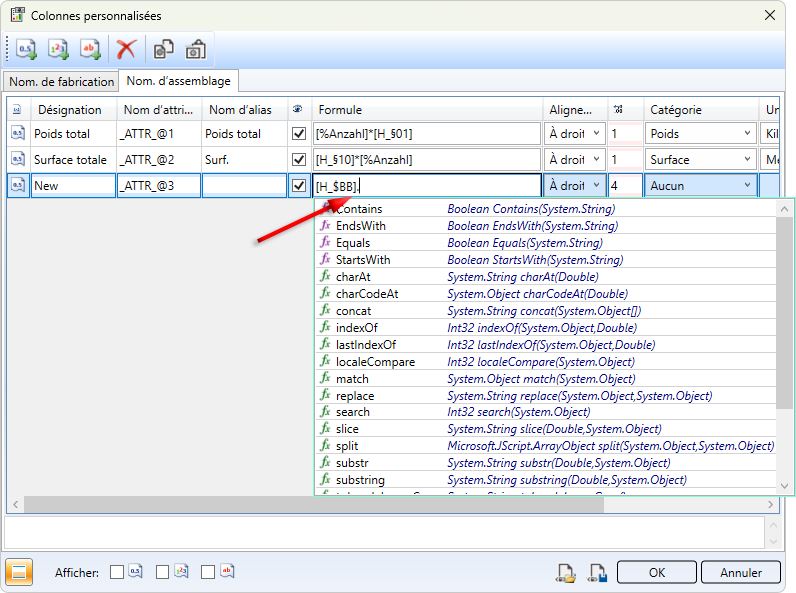

Point pour la création des formules



Arrondir les décimales

Dans les paramètres d'exportation des nomenclatures XML, Texte et HTML, vous disposez désormais de l'option Arrondir les valeurs numériques au nombre de décimales défini. C'est-à-dire que si vous avez indiqué un nombre de décimales pour la colonne dans les Paramètres des colonnes, la valeur sera arrondie à ce nombre lors de la création de la nomenclature.

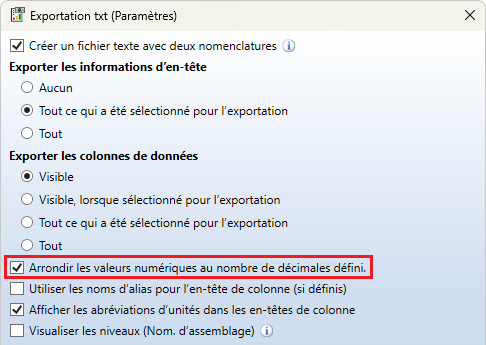

Paramètres d'exportation de la nomenclature en format Texte

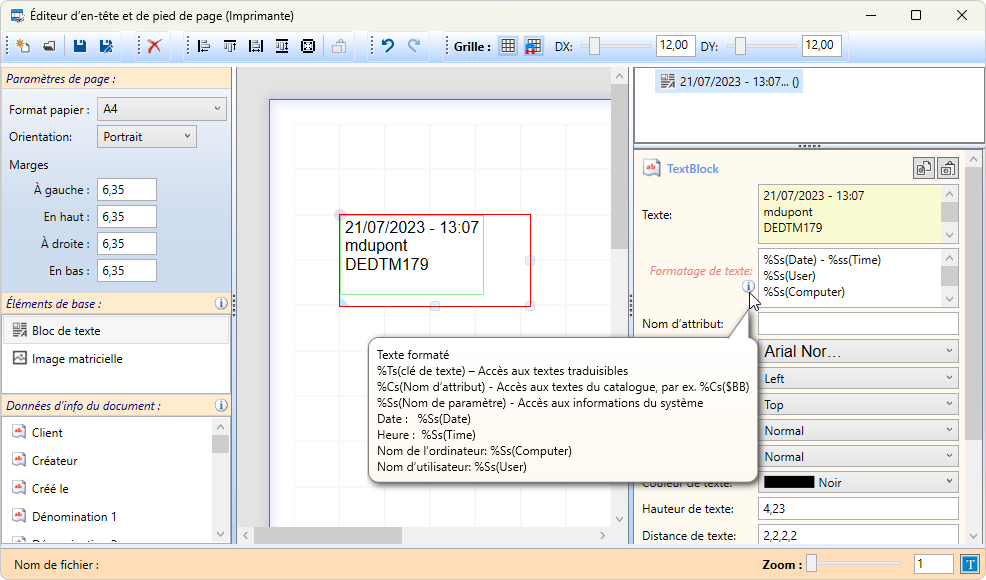

Éditeur d'en-tête et de pied de page

L'Éditeur d'en-tête et de pied de page prend désormais en charge, pour l'impression, les caractères génériques pour la date, l'heure, le nom d'utilisateur et le nom de l'ordinateur.

Saisie :

Il suffit de faire glisser le Bloc de texte (dans la zone : Éléments de base) vers l'Espace de travail et de saisir à droite, dans le champ Formatage du texte, le caractère générique permettant d'afficher les informations système.

Nomenclatures Excel pour la Structure métallique

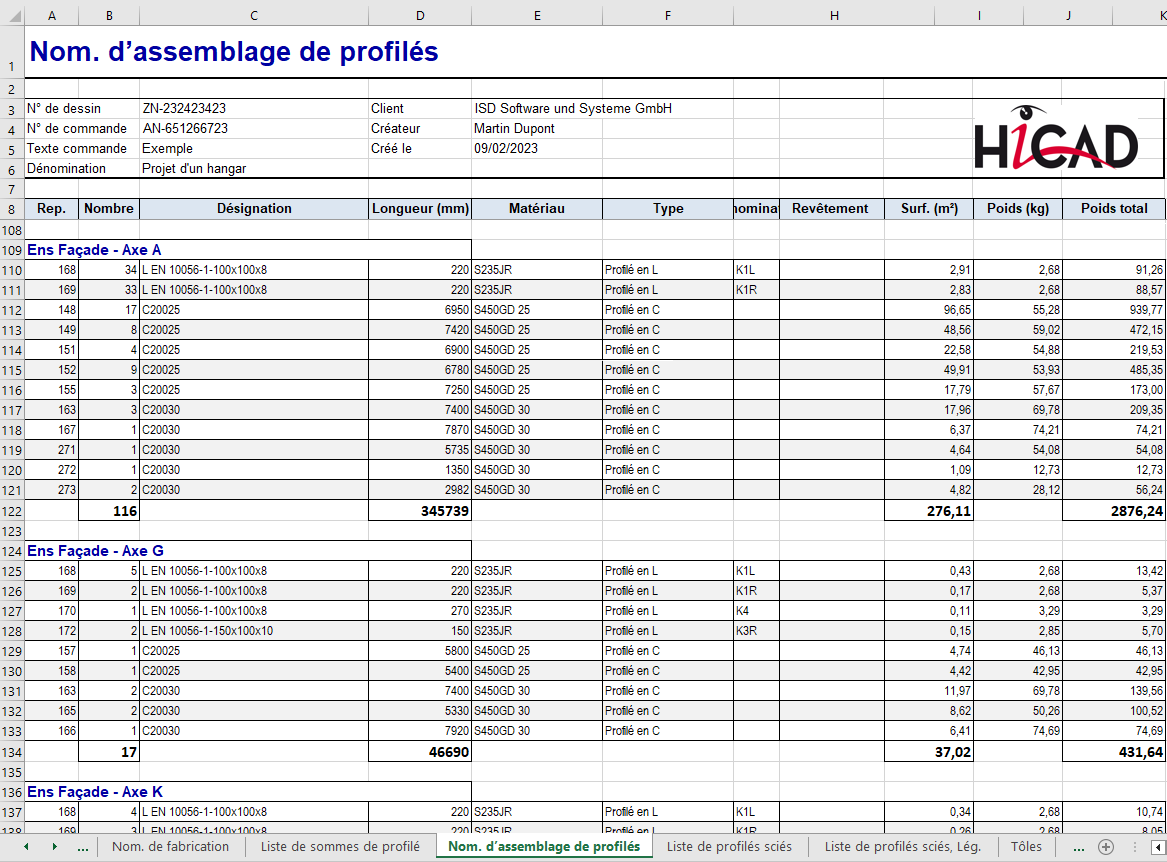

Nouvelle nomenclature d'assemblage de profilés

Une nouveauté dans le modèle de nomenclature Excel pour la Structure métallique (HiCAD_Stahlbau.DE2900.0.XLSX) est la Nom. d'assemblage de profilés. Dans cette liste, les éléments/profilés de même type sont regroupés et exportés dans une Nomenclature d'assemblage. La nomenclature d'assemblage de profilés est un mélange de nomenclature d'assemblage et de liste de sommes des profilés et convient à la combinaison de la Structure métallique et du calepinage de bardage industriel, par exemple pour la construction de hangars.

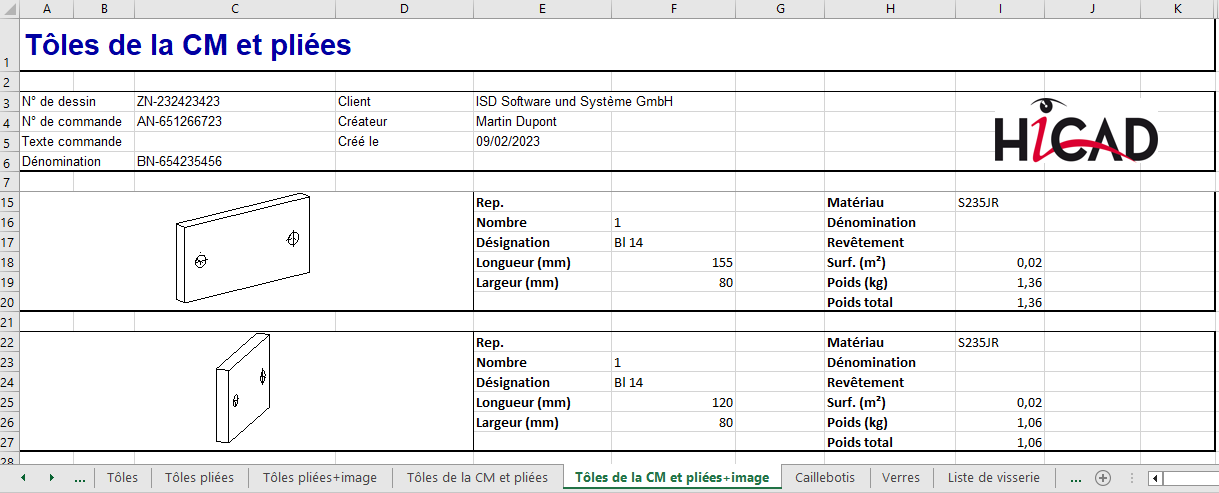

Images de tôles de la Structure métallique

Avec le modèle de nomenclature Excel pour la Structure métallique (HiCAD_Stahlbau.DE2900.0.XLSX), vous pouvez, à partir de HiCAD 2024, exporter des images pour les tôles de la Structure métallique sur la feuille de calcul Tôles de la SM et pliées+image.

Nomenclatures pour HiCAD

Annuler l'insertion de la nomenclature

Dans les Paramètres d'exportation des nomenclatures pour HiCAD, vous pouvez paramétrer le nombre de lignes qui seront exportées par page de tableau. Les pages de tableau doivent alors être placées individuellement sur la scène. Dans HiCAD 2024, vous pouvez annuler cette opération en cliquant sur le bouton droit de la souris.

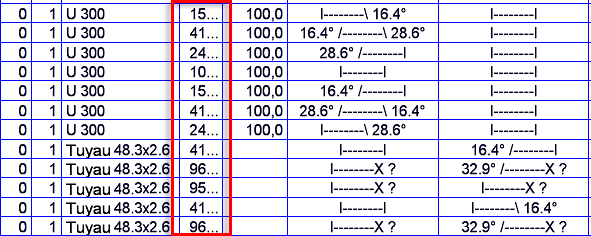

Textes tronqués

Dans les paramètres d'exportation des nomenclatures vers HiCAD, vous avez maintenant la possibilité de tronquer les textes en fonction de la largeur des colonnes.

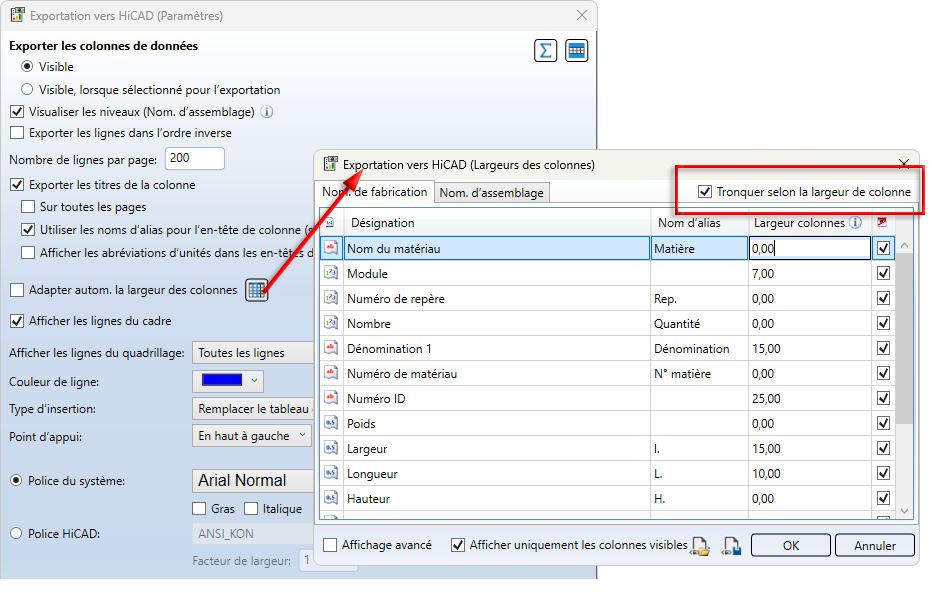

Cochez la case si vous souhaitez tronquer les textes trop longs pour la largeur de la colonne spécifiée.

Transférer la nomenclature d'assemblage visible

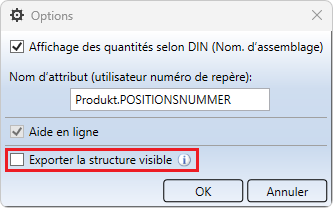

Dans les Options , vous disposez désormais du nouveau paramètre Exporter la structure visible. En cochant cette option, la Nomenclature d'assemblage est traitée comme lors de l'exportation dans l'ancien Report Manager. Cela signifie que les lignes repliées de la structure ne sont pas prises en compte pour l'exportation ni pour les totaux des colonnes. Par défaut dans les paramètres prédéfinis par ISD, cette option est décochée.

Utilisation des rapports HDE

Dans les rapports HDE, vous pouvez indiquer quel fichier RMS (de l'ancien Report Manager) doit être utilisé. À partir de HELiOS 2024, vous pouvez également utiliser les nouveaux fichiers RM_SETTINGS et ainsi exécuter le nouveau Report Manager (depuis 2023).
