Créer des nomenclatures dans HiCAD
Scène > Repérer/Détailler > Nomenclatures > Paramètres

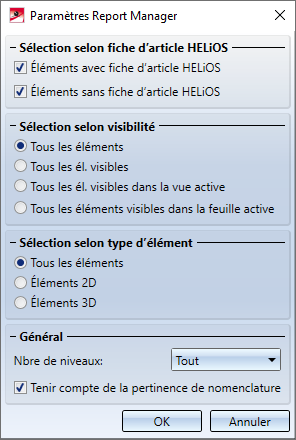

Cette fonction vous permet de définir les éléments devant être pris en compte lors de la création de la nomenclature.
- Sélection selon fiche d’article HELiOS
Cochez ou décochez la ou les cases correspondantes afin de déterminer quels éléments doivent être pris en compte lors de la création de la nomenclature :- Éléments avec fiche d’article HELiOS ;
- Éléments sans fiche d'article HELiOS.
Exemples de configurations de paramètres :
-
Éléments avec fiche d’article HELiOS + Éléments sans fiche d’article HELiOS
Tous les éléments seront pris en compte. -
Éléments avec fiche d’article HELiOS +
Éléments sans fiche d’article HELiOS
Seuls les éléments possédant une fiche d’article HELiOS seront pris en compte. -
Éléments avec fiche d’article HELiOS + Éléments sans fiche d’article HELiOS
Seuls les éléments ne possédant pas une fiche d’article HELiOS seront pris en compte.
- Sélection selon visibilité
Sélectionnez les éléments devant être pris en compte en fonction de leur visibilité. - Sélection selon type d’élément
Choisissez si seuls les éléments 3D, 2D, ou bien les deux à la fois doivent être pris en compte. - Nombre de niveaux
Détermine le nombre de niveaux de la l'arborescence devant être pris en compte à la création de la nomenclature. Si vous définissez par exemple la valeur 1, seul l’élément principal sera pris en compte. - Tenir compte de la pertinence de nomenclature
Permet de déterminer si l’attribut « pertinent pour nomenclature » doit être pris en compte ou non pour les éléments ne possédant pas de fiche d’article HELiOS
Après avoir configuré les paramètres à votre convenance, quittez la fenêtre en cliquant sur OK.
