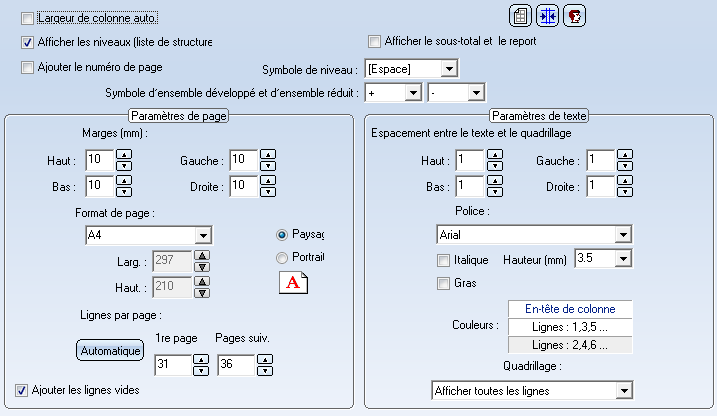

Paramètres - Imprimer

Largeur de colonne automatique - Définir la largeur des colonnes

Si vous souhaitez que la largeur de colonnes soit automatiquement définie, cochez la case Largeur des colonnes auto.

Si vous souhaitez définir individuellement la largeur des colonnes, cliquez sur le symbole Définir la largeur des colonnes.

Exportation multilignes

Cliquez sur ce symbole pour activer l’exportation multilignes ; en d’autres termes, une colonne pourra par exemple à la fois contenir le niveau et le numéro de référence. Le contenu des cellules peut directement être déplacé d’une colonne à l’autre dans la boîte de dialogue à l’aide d’un simple glisser-déposer.

Modèles d’en-têtes et de pieds de page

Le Report Manager propose des modèles afin de personnaliser les en-têtes et les pieds de page de nomenclature. Plusieurs fichiers de modèles facilement personnalisables sont fournis avec HiCAD. Vous pouvez retrouver ces fichiers dans le sous-dossier d’HiCAD \printdat\. Différents fichiers de modèles peuvent être utilisés pour personnaliser la première et la dernière page de nomenclature, mais également l’ensemble des autres pages.

Pour ouvrir un modèle, exécutez la fonction, puis sélectionnez le fichier de votre choix. Les fichiers des modèles d’en-têtes possèdent l’extension de données KGR, et les fichiers des modèles de pied de page l’extension FGR.

Si vous souhaitez modifier un fichier de modèle existant, sélectionnez celui-ci (son nom apparaît dans le champ de saisie), puis cliquez sur le bouton Modifier. Le fichier s’ouvre dans le Bloc-notes Windows. Apportez-y les modifications de votre choix, puis sauvegardez le fichier et fermez l’éditeur.

Pour l’impression de la nomenclature d'assemblage, vous pouvez choisir d’afficher les niveaux individuels correspondants de la structure produit ou de l'arborescence :

1. Pour ce faire, cochez la case correspondante.
2. Sélectionnez ensuite un symbole de niveau, puis un symbole pour les ensembles déployés et repliés.

Notez qu’il n’est possible d’activer l’affichage des niveaux qu’avec les nomenclatures d'assemblage.

Permet de déterminer si le sous-total doit être ajouté en bas de chaque page, et si le report doit apparaître à chaque changement de page.

Permet de déterminer si le numéro de page doit apparaître.

Cette fenêtre vous permet de configurer les marges, le format et l’orientation de la page, ainsi que de déterminer le nombre de lignes affichées par page.

Si vous avez activé l’ajout de lignes vides dans l’onglet Vue (Nomenclature d'assemblage), vous pouvez cocher la case Ajouter les lignes vides correspondante pour activer ou désactiver la prise en compte des lignes vides au moment de l’impression.

Cette fenêtre vous permet de définir les paramètres de texte pour l’impression de la nomenclature. Ces paramètres sont les suivants :

• la distance séparant les textes du tableau du quadrillage ;

• la police, le format et la taille du texte ;

• les couleurs individuelles des intitulés de colonnes et des cellules paires ou impaires du tableau ;

• le type d’affichage du quadrillage.
