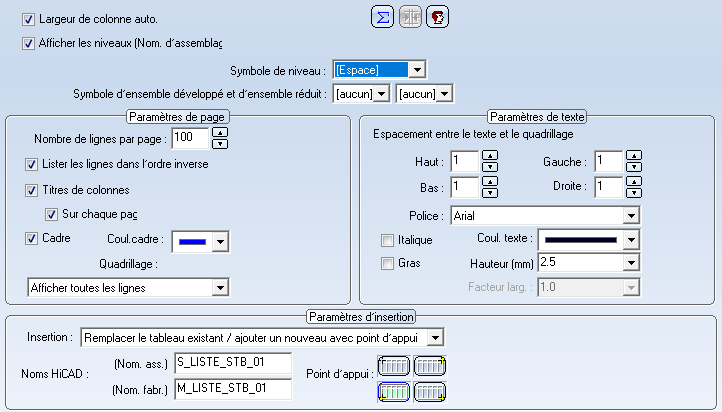

Paramètres d’exportation d’une nomenclature vers HiCAD

Largeur de colonne automatique

La largeur des colonnes peut être automatiquement définie par le Report Manager, ou être définie de façon individuelle.

• Si vous souhaitez que la largeur de colonnes soit automatiquement définie, cochez la case Largeur de colonnes auto. .

• Si vous préférez définir individuellement les largeurs de colonne, cliquez sur le symbole Définir les largeurs de colonne . La boîte de dialogue Largeur des colonnes pour les tableaux HiCAD apparaît.

Définir en-tête et pied de page

Cette fonction vous permet de déterminer les en-têtes et les pieds de page des tableaux devant être exportés vers HiCAD (séparément pour les nomenclatures de fabrication et d'assemblage). Indiquez les textes que vous souhaitez voir exportés, puis fermez la fenêtre en cliquant sur OK.

Afficher les niveaux

Pour l’exportation des textes de la nomenclature d'assemblage, vous pouvez choisir d’afficher les niveaux individuels correspondants de la structure produit ou de l'arborescence.

1. Pour ce faire, cochez la case correspondante.
2. Cliquez sur le symbole du niveau souhaité, puis sur le symbole servant à déplier et à replier les ensembles.

Notez que l’affichage des niveaux n’est possible que pour les nomenclatures d'assemblage, et si aucun caractère de séparation des colonnes n’a été indiqué.

Paramètres de page

• Nombre de lignes par page
  Vous pouvez sélectionner ici le nombre de lignes maximum pouvant être ajoutées sur une seule page de tableau.
• Lister les lignes dans l’ordre inverse
  Les données de nomenclature générées sont listées par défaut dans l’ordre dans lequel elles apparaissent dans le Report Manager. Cochez cette cache pour les données apparaissent dans l’ordre inverse dans le tableau final.
• Titres de colonnes
  Cochez cette case si vous souhaitez que les titres des colonnes soit ajoutés au tableau.
• Sur chaque page
  Cochez cette case si vous souhaitez ajouter les titres de colonnes pour chaque page du tableau.
• Cadre et quadrillage
  Vous pouvez configurer l’affichage du tableau en modifiant les champs Couleur de cadre, Quadrillage et Contours du cadre. Sélectionnez les paramètres souhaités dans la liste déroulante ou en cochant et en décochant les cases correspondantes.

Paramètres de texte

• Espacement entre le texte et le quadrillage
  Vous pouvez définir ici la distance séparant les textes du quadrillage.
• Police
  Vous pouvez configurer ici les paramètres de texte. Ceux-ci comprennent notamment la couleur, la police et la taille du texte. Vous pouvez également définir le formatage du texte : gras, italique, ou classique.

Paramètres d’insertion

Une liste déroulante vous permet de choisir parmi plusieurs possibilités afin de déterminer la façon dont le tableau sera ajouté à la scène dans HiCAD.
