Symétrie

Élément 2D > Contraintes HCM 2D > Concom. > Symétrique

Marche à suivre :

1. Identifiez tout d'abord la ligne de symétrie.

2. Spécifiez par paires les éléments auxquels doit être attribuée une relation symétrique.

Le comportement des éléments sélectionnés dans les opérations ultérieures, par exemple lors du glissement, est orienté en miroir.

Les contraintes de symétrie sont signalisées par "S".

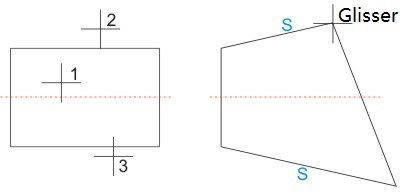

Fig. : Définir/Glisser une contrainte de symétrie
