Angle identique
Si des éléments sont reliés par la contrainte Angle identique, alors tout élément sera transformé de sorte que les éléments géométriques concernés conservent le même angle entre eux.

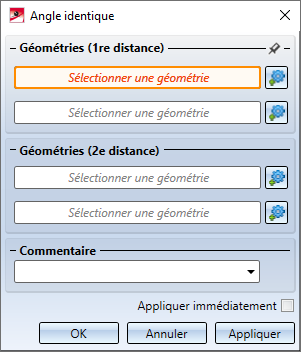

La fenêtre de dialogue Angle identique s'ouvre une fois la fonction lancée.
Indiquez ici deux angles, chacun défini par deux côtés. Via l'épingle de la 1re distance, cette dernière peut être utilisée pour plusieurs contraintes successives. Si l'épingle est activée (
), alors la première distance reste sélectionnée une fois cliqué sur Appliquer. À l'inverse, si l'épingle est désactivée (
), les deux distances seront supprimées après avoir cliqué sur Appliquer.
Les autres réglages de la fenêtre de dialogue sont détaillés dans la page Contraintes de cote et de position.

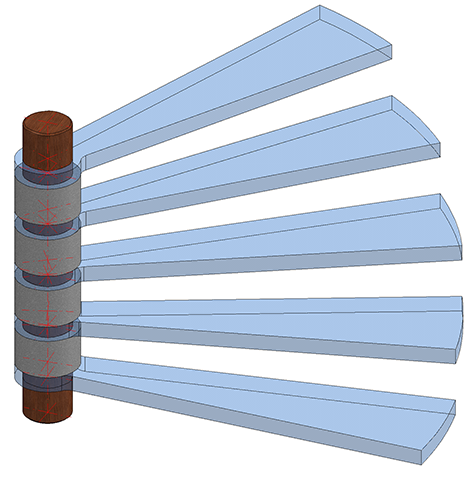

Exemple pour une application de la contrainte de position Angle identique.
