Interface LogiKal - Transfert d'attributs textuels et numériques vers HiCAD

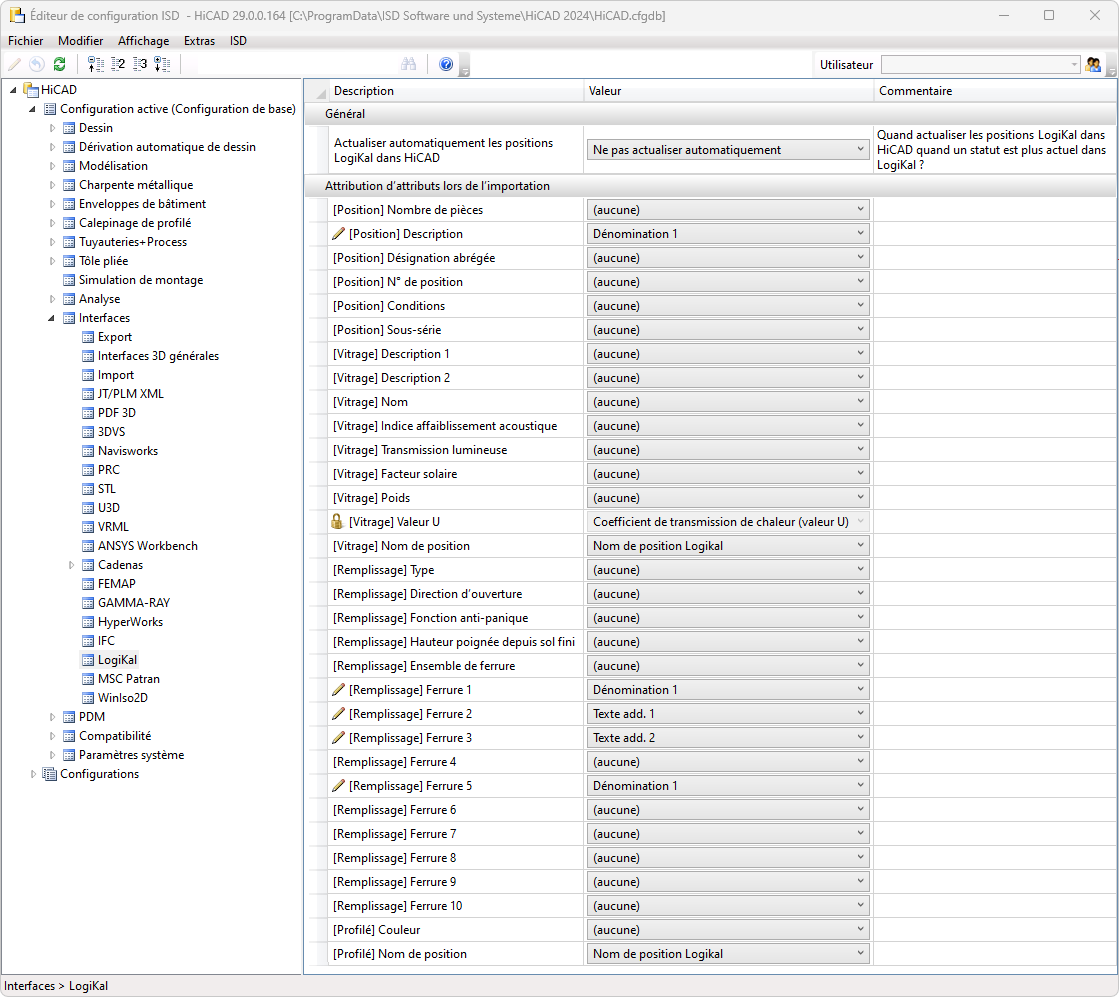

Lors de l'importation de positions LogiKal, certains attributs textuels et numériques LogiKal peuvent être attribués de manière ciblée à certains attributs HiCAD. Cette attribution se fait également sous Interfaces > LogiKal.



Cela est possible pour les attributs LogiKal suivants :

Attribut Type d'attribut Exemple / explication

[Position] Nombre de pièces

Attribut de position

Attribut numérique LogiKal de type de données Integer (Entier).
[Position] Description Attribut de position Par exemple un élément de fenêtre.

[Position] Description abrégée

Attribut de position

est défini par l'utilisateur.

[Position] N° de position

Attribut de position

Par exemple 001.

[Position] Conditions

Attribut de position

Par exemple RC3.

[Position] Sous-série

Attribut de position

Par exemple BL.

[Vitrage] Description 1

Attribut de vitrage

défini par l'utilisateur pour les vitrages de projet.

[Vitrage] Description 2

 Attribut de vitrage

défini par l'utilisateur pour les vitrages de projet.

[Vitrage] Nom

Attribut de vitrage

Le nom du verre est transmis sous forme d'attribut texte.

[Vitrage] Indice affaiblissement acoustique

 Attribut de vitrage

Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD.

[Vitrage] Transmission lumineuse

 Attribut de vitrage Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD.

[Vitrage] Facteur solaire

 Attribut de vitrage Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD.

[Vitrage] Poids

 Attribut de vitrage Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD.

[Vitrage] Valeur U

 Attribut de vitrage

La valeur U est reportée sur l'attribut HiCAD §26 Coefficient de transmission thermique (valeur U). Ce paramètre est fixe et donc verrouillé.

[Vitrage] Nom de position

 Attribut de vitrage

Par défaut, le Nom de position LogiKal du verre est ici attribué à l'attribut HiCAD $LPN .

Cet attribut est composé de plusieurs attributs LogiKal différents pour les verres et les profilés.

S'il est transféré sur un attribut HiCAD autre que $LPN, ce dernier reste indéfini.

[Remplissage] Type

Attribut de remplissage

Par exemple champ fixe.

[Remplissage] Direction d'ouverture

Attribut de remplissage

Par exemple L ou R.

[Remplissage] Fonction anti-panique

Attribut de remplissage

Attribut numérique LogiKal de type de données Integer (Entier).

Pour le déterminer, trois attributs LogiKal de porte de secours sont vérifiés. Si l'un des trois attributs LogiKal indique "Fonction anti-panique=Oui", l'attribut HiCAD (entier) configuré est paramétré sur "1". Si les trois attributs LogiKal indiquent "Fonction anti-panique=Non", l'attribut HiCAD est paramétré sur "0".

[Remplissage] Hauteur poignée depuis sol fini

Attribut de remplissage

Attribut numérique LogiKal de type de données Double. Peut être affecté à un attribut système personnalisé du côté HiCAD.

[Remplissage] Ensemble de ferrures

Attribut de remplissage

WIC 40001 FALZGETRIEBE 160 KG FERRURE COUVERTE.

[Remplissage] Ferrure 1

 Attribut de remplissage

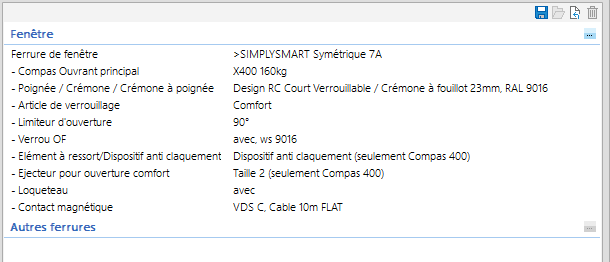

Si des ferrures sont présentes, ces dix attributs contiennent un texte de description composé des ferrures d'un remplissage.

Par défaut, l'attribut HiCAD Dénomination 1 est attribué à [Remplissage] Ferrure 1.

Dans cet exemple, le texte de description composé de la première ferrure ("Compas aile de couloir X400 160kg") serait transféré sur l'attribut HiCAD Dénomination 1.

Pour les autres ferrures, il faudrait encore procéder à des mappings.

En principe, il est recommandé de créer des attributs textuels personnalisés pour ce cas.

[Remplissage] Ferrure 2

 Attribut de remplissage

[Remplissage] Ferrure 3

 Attribut de remplissage

[Remplissage] Ferrure 4

 Attribut de remplissage

[Remplissage] Ferrure 5

 Attribut de remplissage

[Remplissage] Ferrure 6

 Attribut de remplissage

[Remplissage] Ferrure 7

 Attribut de remplissage

[Remplissage] Ferrure 8

 Attribut de remplissage

[Remplissage] Ferrure 9

 Attribut de remplissage

[Remplissage] Ferrure 10

 Attribut de remplissage

[Profilé] Couleur



Attribut de profilé

La couleur est transmise sous forme d'attribut texte.

[Profilé] Nom de position

Attribut de profilé

Par défaut, le Nom de position LogiKal du profilé est ici attribue à l'attribut HiCAD $LPN.

Cet attribut est composé de plusieurs attributs LogiKal différents pour les verres et les profilés.

S'il est transféré sur un attribut HiCAD autre que $LPN, ce dernier reste indéfini.

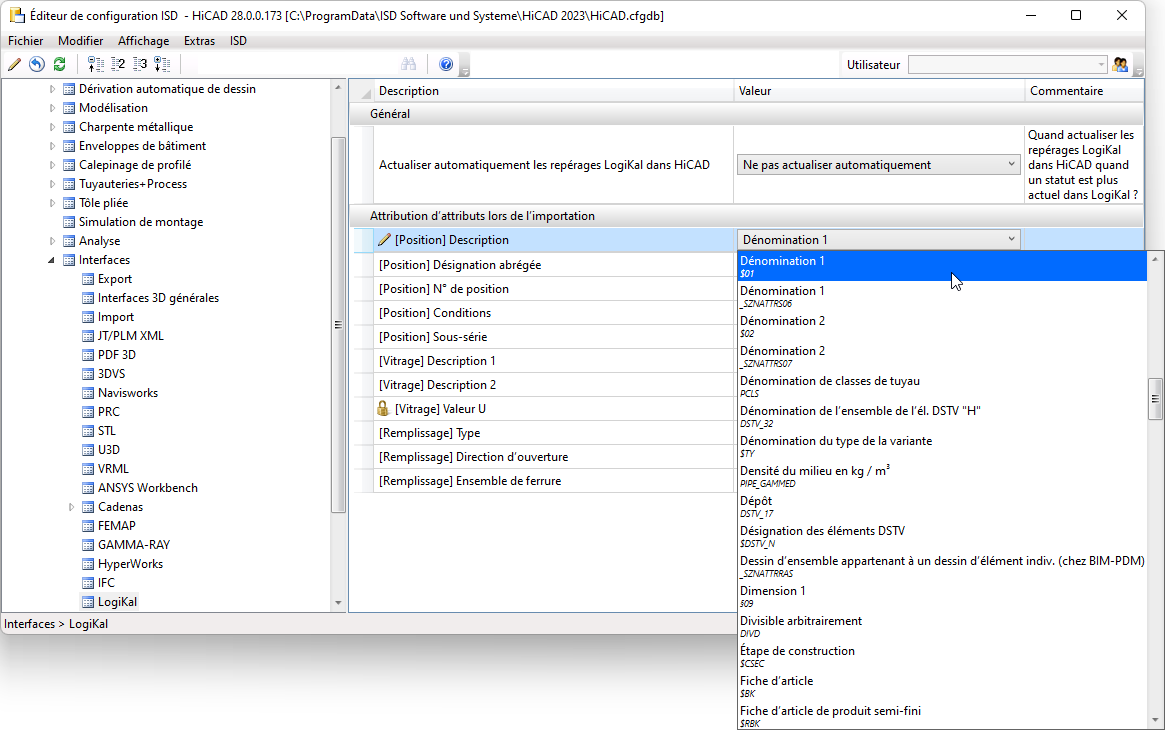

Pour attribuer un des attributs listés à un attribut HiCAD, il suffit de sélectionner l'attribut HiCAD souhaité dans la boîte de sélection de la ligne correspondante, par exemple :



Pour le transfert d'attributs numériques tels que [Verre] Indice affaiblissement acoustique, [Verre] Transmission lumineuse, [Verre] Facteur solaire, [Verre] Poids ou [Remplissage] Hauteur poignée depuis sol fini, vous devez éventuellement créer des attributs HiCAD personnalisés.

Cela se fait à l'aide de l'Éditeur de catalogue (CATEDITOR.EXE). Les attributs personnalisés par l'utilisateur y sont reconnus par le fait que leur nom commence par "U_". Les attributs du type de données numériques Double, qui est attendu à cet endroit, doivent se voir attribuer la valeur "2" comme DATAYTYPE.

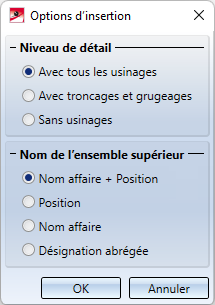

Pour l'ensemble supérieur de la position LogiKal, l'attribut HiCAD Numéro ID $BB est déterminé lors de l'importation de positions LogiKal par les Paramètres dans les options d'insertion (nom du sous-ensemble supérieur).

Si l'un des attributs de la position LogiKal mentionnés dans le tableau ci-dessus est attribué à l'attribut HiCAD $BB, cette attribution a la priorité sur les Paramètres du nom dans les options d'insertion.

Si d'autres attributs LogiKal doivent être transférés, l'utilisation d'attributs système personnalisés peut le cas échéant également être utile. Vous trouverez plus d'informations à ce sujet dans l'aide de l'Éditeur de catalogue, à la rubrique Informations générales > Attributs et couleurs du système.




À noter :

  • Remarque sur les attributs numériques : les attributs de nombres doubles et entiers ne sont pas transmis si la valeur provenant de LogiKal ne peut pas être convertie en un nombre. C'est-à-dire que si, par exemple, la valeur d'un attribut de position de type de données Integer (Entier) ne devait pas, pour une raison quelconque, être transmise par LogiKal sous forme d'un nombre entier (par ex. "0.5"), aucune valeur d'attribut ne sera dans ce cas transmise à HiCAD.
  • Les paramètres pour l'attribution des attributs sont définis une fois pour toutes lors de l'importation d'une position LogiKal. HiCAD mémorise ce réglage pour la position LogiKal intégrée. Une modification ultérieure n'est pas possible.
  • Lors de l'actualisation d'une position Logikal importée d'HiCAD les attributs sont également mis à jour conformément à l'attribution d'attributs mémorisée.
  • Pour les positions LogiKal importées dans une scène avec une version antérieure à HiCAD 2023, aucune attribution d'attribut n'est utilisée.
