Feature - Quoi de nouveau ?
Service Pack 2 2024 (V. 2902)
Nouvelles fonctions du Feature
Dans HiCAD 2024 SP2, les formules de Feature ont été complétées des fonctions suivantes. Vous trouverez une liste des fonctions actuelles à la page suivante.
|
Nouvelles fonctions |
|
|---|---|
|
Nom |
Description |
|
part_of |
(o: Object): Part - Indique l'élément auquel appartient la géométrie donnée (Arête / Surface / Profilé). |
|
edge_start |
(e: Edge): Point - Indique le point initial d'une arête. |
|
edge_end |
(e: Edge): Point - Indique le point final d'une arête. |
|
face_area |
(f: Face): Real - Indique la surface de la facette. |
|
part_volume |
(p: Part): Real - Indique le volume de l'élément/l'ensemble. |
|
part_mass |
(p: Part): Real - Indique la masse ("poids") de l'élément/l'ensemble. |
|
part_center_of_volume |
(p: Part): Point - Indique le centre de gravité volumique de l'élément. |
|
part_center_of_mass |
(p: Part): Point - Indique le centre de masse de l'élément. |
|
Nouvelle fonctions mathématiques |
|
|---|---|
|
Nom |
Description |
|
pi |
(): Real - Indique le nombre PI. |
|
tau |
(): Real - Indique le tour complet en cote d'arc (2x PI). |
|
e |
(): Real - Indique la base du logarithme naturel. |
|
min |
(x1: Real; x2: Real): Real - Indique le plus petit des deux nombres. |
|
max |
(x1: Real; x2: Real): Real - Indique le plus grand des deux nombres. |
|
clamp |
(x: Real; min: Real; max: Real): Real - Indique un nombre lié compris entre min et max. |
|
atan2 |
(y: Real; x: Real): Real - Indique l'angle orienté basé sur le cercle entier (quatre quadrants). |
Service Pack 1 2024 (V. 2901)
Dénomination des fonctions des Features
Les noms des fonctions des formules Feature ont été revus et uniformisés. Vous trouverez ici une liste des fonctions actuelles.
Les fonctions des dessins existants qui ont été remplacées par HiCAD 2024 SP1 continuent d'être utilisées.
Feature associatifs pour la coupe d'onglet de profilés
Dans le cas d'une coupe d'onglet entre des profilés adjacents, un Feature distinct est créé pour chaque élément. Dans ce cas, les deux Features sont associatifs. Cela signifie que si l'un des Features est modifié, l'autre Feature est automatiquement modifié ou supprimé en conséquence.
Major Release 2024 (V. 2900)
Feature pour la création d'éléments et de tôles
Dans les fenêtres de fonction pour la création d'éléments et de tôles, la case Feature n'est plus disponible à partir de HiCAD 2024. Cela signifie qu'un Feature sera désormais toujours créée à l'exécution d'une de ces fonctions.
Créer une variante de Feature

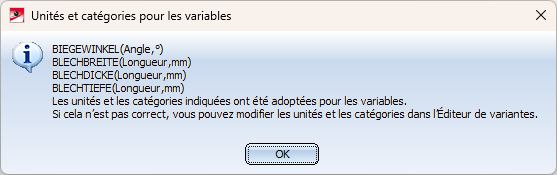

Lors de la création d'une Variante de Feature (sous forme de fichier vaa), les unités attribuées sont désormais prises en compte et affichées comme information lors de l'enregistrement de la variante avec la fonction Créer une variante de Feature
. L'Éditeur de variantes permet ensuite de modifier les unités dans le fichier vaa.
