Principes généraux des esquisses 3D
Dans HiCAD, certains éléments de construction comme les éléments de translation ou les perçages sont conçus à partir d'esquisses 3D. Une esquisse possède toujours un plan d'esquisse, et donc un système de coordonnées d'esquisse. L'esquisse 3D ou l'usinage basé sur cette esquisse est rattaché à ce système de coordonnées.
Lorsque vous utilisez l'historique de Feature pour modifier des objets conçus à partir d'esquisses en usinant ces dernières, alors la position du système de coordonnées détermine si l'usinage effectué sur l'esquisse 3D sera déplacé ou s'il conservera son emplacement.

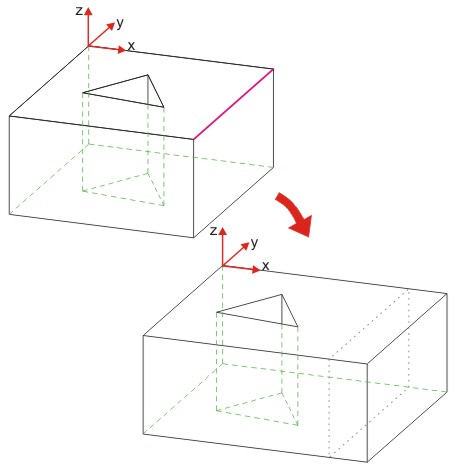

Exemple n° 1 : Déplacement de l'arête (coordonnées : R 30 00)
L'exemple illustré ci-dessus reprend un élément de translation dérivé d'une esquisse. La fonction Esquisse > Éditer de l'historique de Feature a préalablement été activée. L'arête surlignée a ensuite été déplacée dans la direction de l'axe X à l'aide de la fonction d'esquisse Déplacer les points, en indiquant une valeur de 30. L'esquisse modifiée est ensuite ajoutée à l'historique de Feature.
Le deuxième exemple reprend le même élément de translation. La fonction Esquisse > Éditer est également activée et l'arête surlignée a été déplacée à l'identique. Mais à la différence de l'exemple précédent, on a ici fait pivoter l'esquisse CS de 180° avant de sélectionner l'arête. Pour ce faire, on a eu recours à la fonction Fonctions de plan > Transformer l'esquisse > Pivoter.

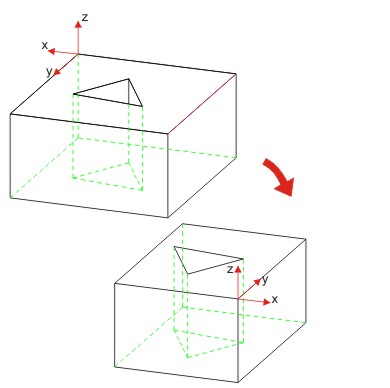

Exemple n° 2 : Rotation à 180° de l'esquisse CS, déplacement de l'arête (coordonnées : R 30 00) > l'élément est pivoté
Si l'esquisse est ajoutée à l'historique après avoir été modifiée, alors les entrées Déplacement et Rotation seront ajoutées au Feature de l'élément de translation. Pour déplacer l'esquisse, vous devez d'abord valider le message de confirmation s'affichant à l'écran en cliquant sur OUI (voir Configuration de Feature).
Veuillez noter que ce message n'apparaît que lorsque le paramètre Message : on déplace l'esquisse pour élément de translation est activé dans la configuration de Feature.
