Numérotation des éléments

Fonctions Bâtiment > Conception de calepinage > Annotation > Numérotation des éléments

Cette fonction permet d'annoter automatiquement les éléments de calepinage, par exemple pour les dessins d'ensemble.



Numérotation par niveaux

Si cette case est cochée, la numérotation se fait par "niveaux", toujours depuis le premier élément en bas à gauche jusqu'au dernier élément. L'axe Y détermine le sens des niveaux. Si la case est décochée, la numérotation se fait de façon consécutive.



Automatique

En cas de numérotation automatique, le plan XY du système de coordonnées actif détermine l'ordre de numérotation (d'abord dans la direction X, puis dans la direction Y).



Manuel

Ici, il suffit de sélectionner par un simple clic de souris les éléments à numéroter.



Le contenu de la numérotation est régulé par les modèles d'annotation suivants :

• EINumbering_PerLevel.ftd (pour la numérotation par niveaux)
  {Niveau de la numérotation du calepinage d'éléments (Attribut d'élément)}-{Numéro consécutif de la numérotation du calepinage d'élément (Attribut d'élément)}
• EINumbering_Consecutive.ftd (pour la numérotation consécutive)
  {Numéro consécutif de la numérotation du calepinage d'élément (Attribut d'élément)}

Comme pour les autres modèles d'annotations HiCAD, les fichiers peuvent être configurés individuellement si nécessaire, par exemple avec l'Éditeur d'annotation HiCAD. Les fichiers se trouvent dans le répertoire sys du dossier d'installation de HiCAD.



Un petit exemple :

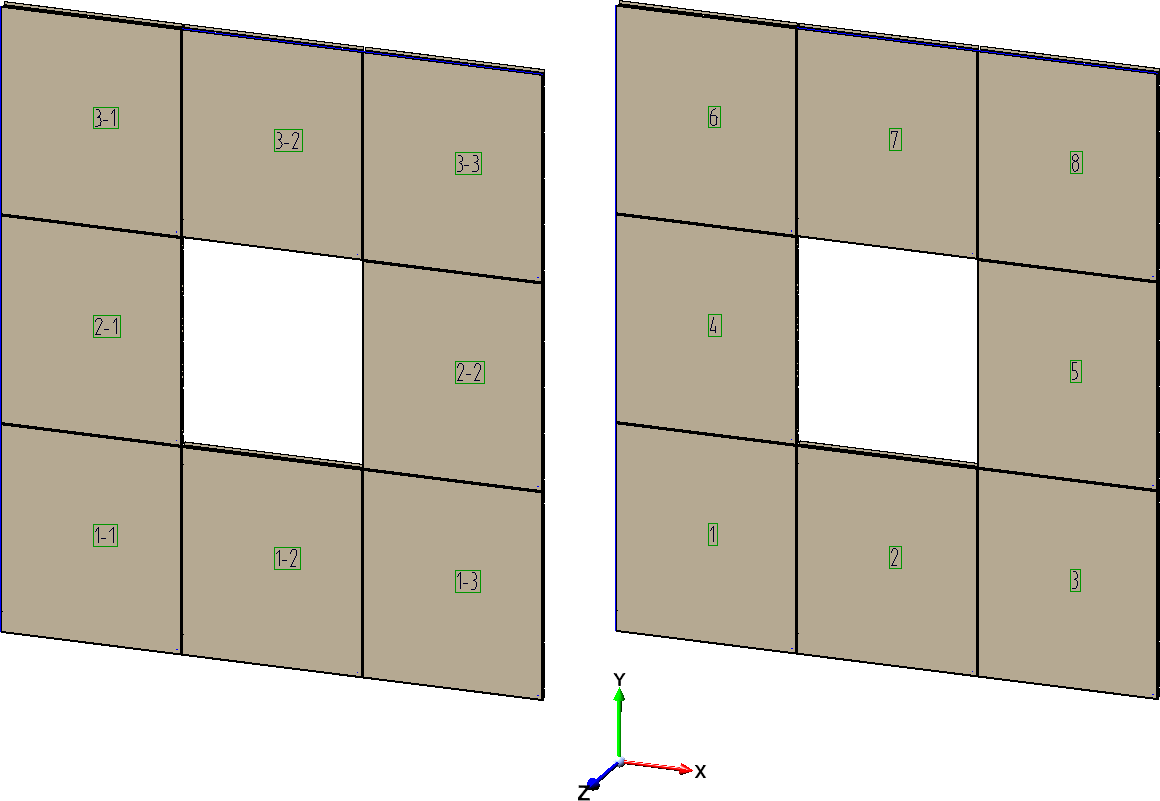

À gauche, numérotation par niveaux. À droite : numérotation consécutive.



Tous les éléments, même identiques, sont numérotés différemment.
