Point d'attache SZ20 avec dépassement
Fonctions Bâtiment > Conception de calepinage > SZ20 DV > Point d'attache SZ20 avec dépassement
Ce cas de figure ne pourra pas être réalisé directement via la fenêtre de dialogue du calepinage d'élément !
Pour créer une jonction de ce type, procédez comme suit :
- Construisez les cassettes SZ20 avec le Calepinage d'élément. Sélectionnez pour la jonction au point d'attache le paramètre sans rabats.
- Ouvrez, dans la fenêtre des Fonctions Bâtiment sous Conception de calepinage > SZ20 DV, la variante de design Point d'attache SZ20 avec dépassement.
- Sélectionnez l'arête de jonction extérieure de la tôle d'origine et saisissez ensuite la longueur et l'angle du rabat.

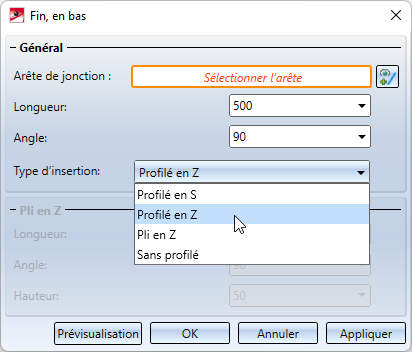

- Sélectionnez le type d'insertion :
- Profilé en S,
- Profilé en Z,
- Pli en Z ou
- sans profilé.
Si vous sélectionnez le type d'insertion Pli en Z, vous pouvez alors saisir la longueur, l'angle et la hauteur du pli en Z.

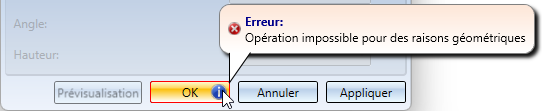

Si l'insertion du rabat ne peut pas être réalisée pour des raisons géométriques, par exemple si vous sélectionnez une arête de jonction qui n'est pas adaptée, cela vous sera signifié par un symbole
au niveau du bouton OK. En déplaçant votre curseur au-dessus du symbole, vous obtenez d'autres informations.

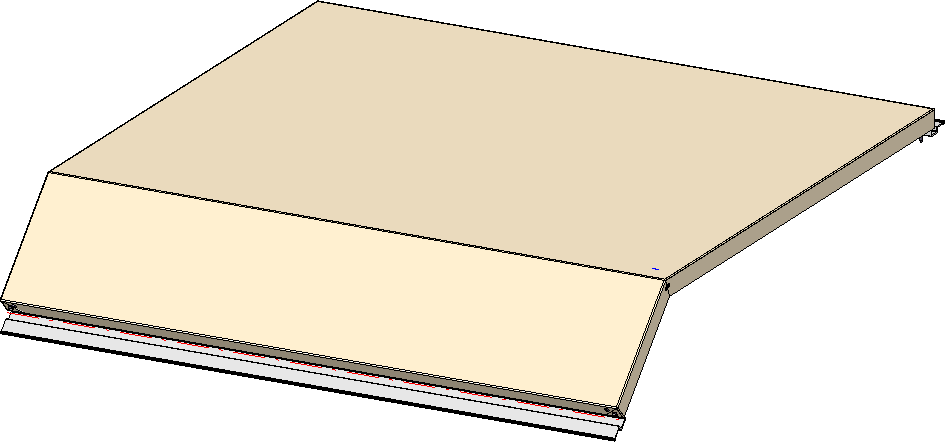

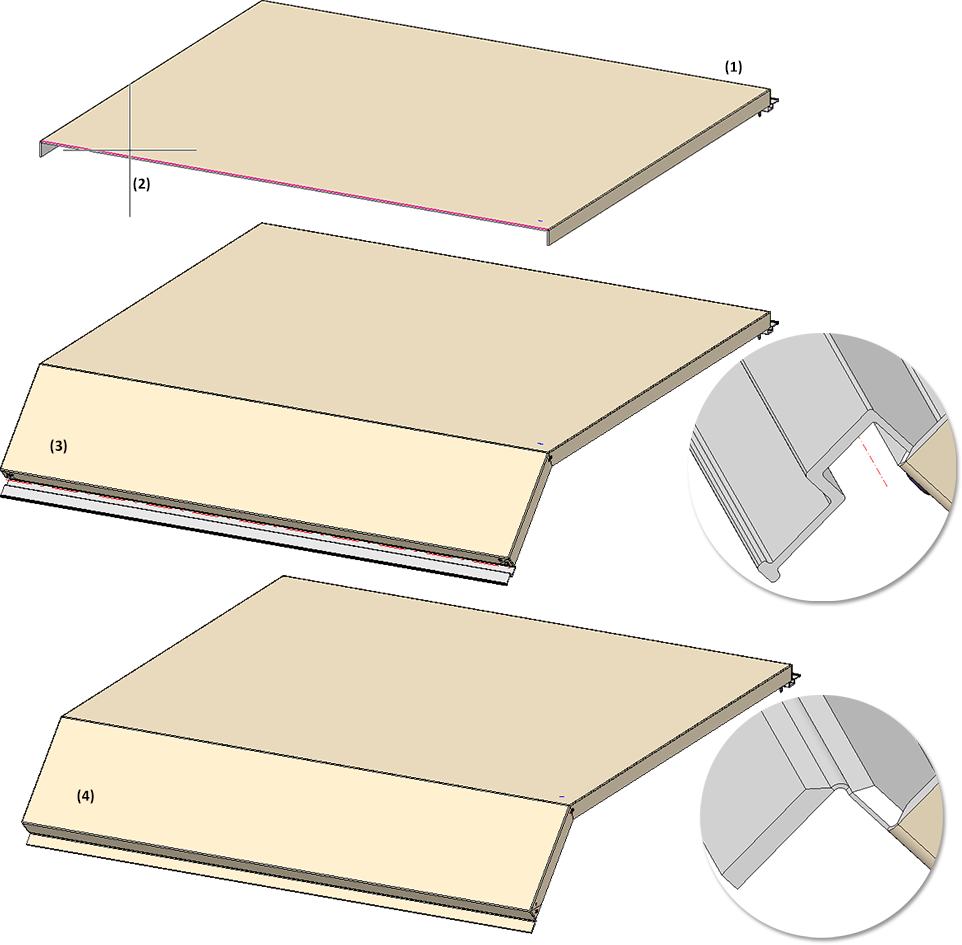

(1) Calepinage d'élément sans rabats au point d'attache, (2) Lancement de la Variante de design et sélection de l'arête de jonction, (3) avec profilé en Z, (4) avec pli en Z
