Insertion multiple

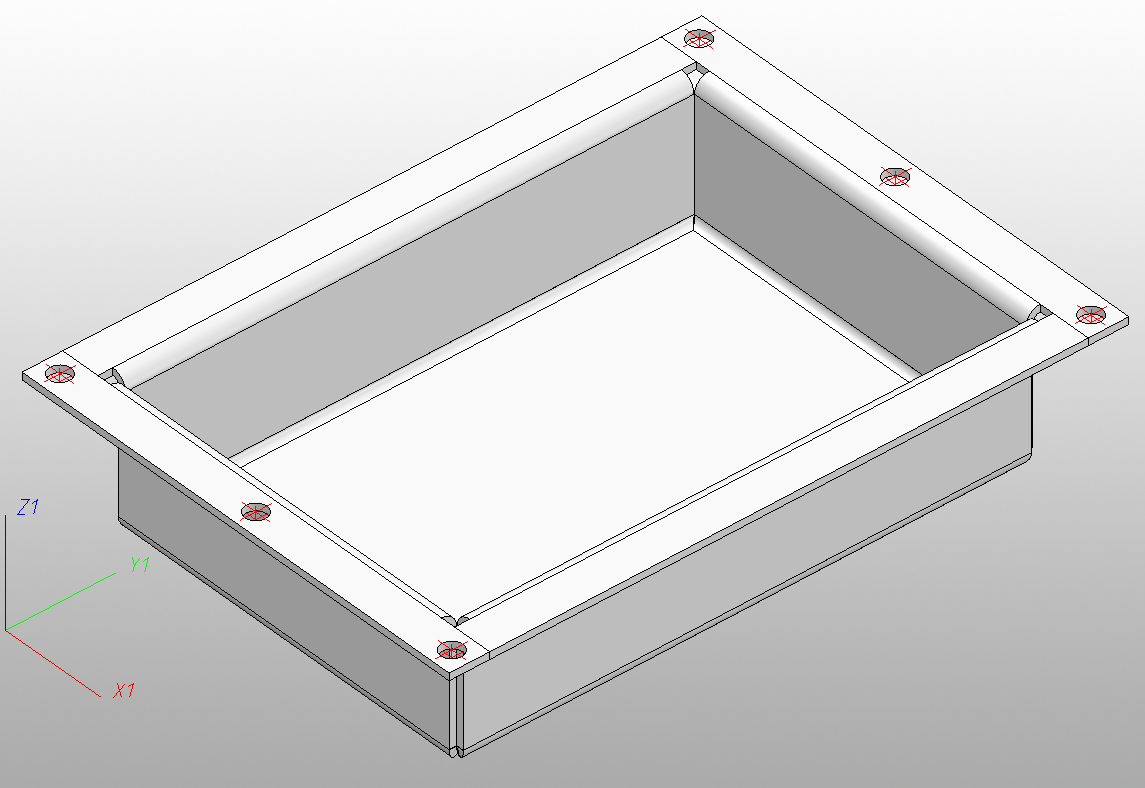

La plupart des outils (de poinçonnage, de formage et d'estampage) et des standards (perçage, filetage...) peuvent être inséré individuellement ou de façon multipliée sur une grille linéaire, polaire ou radiale. Après avoir choisi son outil/usinage normé, le menu Grille s'affiche. Si vous voulez plutôt sélectionner l'élément principale de tôle plutôt que le rabat de tôle, vous pouvez insérer par exemple les perçages sur tous les rabats.

Les éléments standards étendus à tous les rabats peuvent être modifiés au moyen de l'historique du Feature.

Vous avez à votre disposition les modes d'insertion suivants :

	Individuel	L'outil/usinage normé est inséré individuellement. Aucun autre menu d'insertion ne s'affiche alors.
	Linéaire	L'outil/usinage normé choisi sera inséré de façon multipliée. Par exemple, les perçages individuels seront effectués de façon linéaire. Le nombre de perçages ainsi que la distance entre eux est déterminé par vous dans le menu d'insertion Linéaire de la manière suivante : Point d'appui : détermine le point de référence pour, par exemple, le perçage. C'est sur ce point que le perçage sera positionné. nx, ny : détermine le nombre de perçage dans la direction de X et/ou de Y. dx, dy : détermine la distance des perçages dans la direction de X et/ou de Y. La valeur peut être saisie individuellement pour chaque rangée. : oriente, par exemple, les perçages dans la direction de X et de Y de manière égale.La distance de la rangée verticale/horizontale dans le champ dx ou dy est appliquée à chacun des perçages dans la direction de X et de Y.
	Régulière	L'outil/usinage normé choisi sera inséré de façon multipliée et linéaire, mais cette fois sur un axe (entre deux points). Cela permet, à titre d'exemple, d'insérer des rangées linéaires de perçage le long d'un axe de profilé. Deux procédés - Nombre et Distance - sont disponibles dans la liste de choix multiple correspondante. L'orientation des perçages suit un axe déterminé par deux points.
	Polaire	L'outil/usinage normé choisi sera inséré de façon multipliée et circulaire. Le point d'appui est le point médian du cercle. n : nombre, par exemple, de perçages d : diamètre du cercle aw, ow : angle de départ et d'ouverture
	Radiale	L'outil/usinage normé choisi sera inséré de façon multipliée et circulaire sur une surface cylindrique. Le point d'appui est toujours le point médian du cercle. n : nombre, par exemple, de perçages aw, ow : angle de départ et d'ouverture Une fois toutes les valeurs saisies, vous devez encore, avant l'insertion, identifier une surface cylindrique.
