Ovale à rectangle
Cette fonction génère un élément à partir d'un ovale et d'un rectangle. Celui-ci peut être généré en Tôle pliée ou comme un Solide. Sélectionnez un point d'insertion et saisissez les paramètres nécessaires.

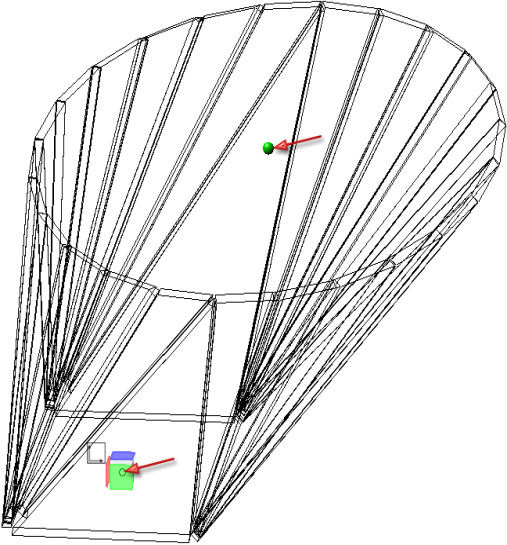

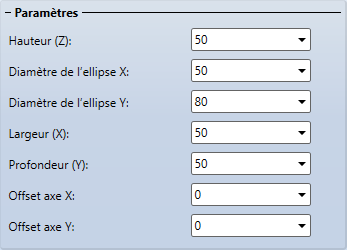

Avec le Diamètre de l'ellipse X et le Diamètre de l'ellipse Y, vous indiquez la taille de l'ovale. La Largeur (X) et la Profondeur (Y) permettent de définir le rectangle. La Hauteur (Z) indique la distance entre les deux cercles. Offset permet d'indiquer une valeur dans l' Axe X et une valeur dans l'Axe Y sur laquelle l'élément est incliné. Après avoir indiqué les Paramètres de tôle et les valeurs de Critère de précision, vous pouvez déterminer si l'élément doit être enregistré comme référencé en cochant/décochant la case Référencé. Enfin, vous pouvez indiquer un Numéro ID pour l'élément ou, pour le produit semi-fini, conserver le Numéro ID prédéfini. Vous pouvez choisir librement un Point d'insertion quelconque ou sélectionner les coordonnées exactes de l'absolu avec l'option de points (A), par exemple (0,0,0) ou (100,50,0). Pour le Point d'appui, deux points peuvent être sélectionnés.
