Cône tronqué
Cette fonction génère un cône tronqué. Celui-ci peut être généré en Tôle pliée ou comme un Solide. Sélectionnez un Point d'insertion et saisissez les Paramètres nécessaires.

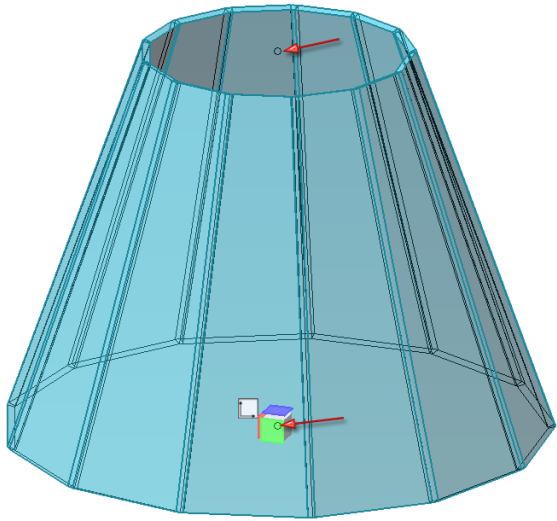

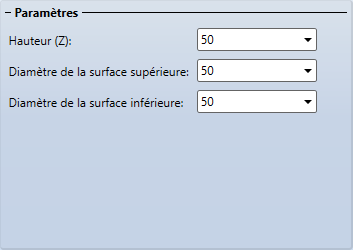

Avec le Diamètre de la surface supérieure et de la surface inférieure, vous indiquez la taille du cercle inférieur du cône. La Hauteur (Z) indique la distance entre les deux cercles. Après avoir indiqué les Paramètres de tôle et les valeurs de Critère de précision, vous pouvez déterminer si l'élément doit être enregistré comme référencé en cochant/décochant la case Référencé. Enfin, vous pouvez indiquer un Numéro ID pour l'élément ou, pour le produit semi-fini, conserver le Numéro ID prédéfini. Vous pouvez choisir librement un Point d'insertion quelconque ou sélectionner les coordonnées exactes de l'absolu avec l'option de points (A), par exemple (0,0,0) ou (100,50,0). Pour le Point d'appui, deux points peuvent être sélectionnés.
