Ajouter une charnière
Pour l'ajout de charnières, deux fonctions sont à votre disposition :
Charnière sur une arête
Cette fonction vous permet d'ajouter une charnière sur toute la longueur d'une tôle.
- Indiquez le diamètre intérieur et quittez la fenêtre par OK.
Vous pouvez reprendre du catalogue de HiCAD une norme de rayon de pliage de produit semi-fini en activant la case
.
- Identifiez ensuite l'arête de jonction.

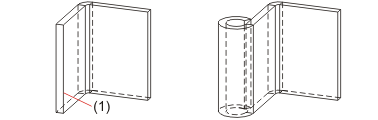

(1) Arête de jonction
Charnière limitée par 2 points
Tôle pliée > Ajouter > Menu déroulant Repli > Charnière (2 points)
Cette fonction vous permet de déterminer la largeur de la charnière à l'aide des options de point. Vous pouvez également insérer un dégagement par grugeage.
- Indiquez tout d'abord les dimensions du grugeage et le diamètre intérieur.
Vous pouvez reprendre du catalogue de HiCAD une norme de rayon de pliage de produit semi-fini en activant la case .
- Quittez la fenêtre de dialogue par OK.
- Identifiez l'arête de jonction puis les deux points précisant la largeur du rabat.
L'exemple suivant est sans grugeage, puisque la dimension indiquée ici est 0.

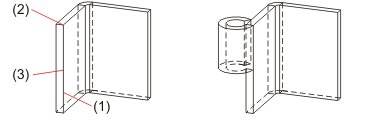

(1) Arête de jonction
(2) Premier point
(3) Deuxième point
À savoir :
Par un clic droit de la souris, vous pouvez modifier les Paramètres technologiques avant d'identifier l'arête de jonction. Le mode de l'insertion est pris en compte par les paramètres technologiques.
