Ajouter un rabat sans zone de pliage
Pour ajouter des rabats sans zone de pliage, vous disposez de deux fonctions :
Ajouter un rabat sans zone de pliage

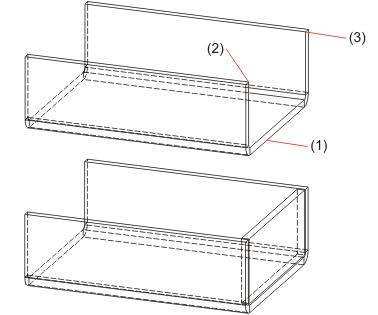

Cette fonction vous permet d'ajouter das rabats sans zone de pliage en identifiant l'arête de jonction. Le jeu de coupe prédéfini dans les paramètres technologiques crée une distance entre l'élément de tôle déjà existant et le nouveau.
Vous pouvez compléter par la suite par une zone de pliage avec la fonction Zone de pliage avec raccourcissement de la tôle de jonction ou Zone de pliage avec découpe de la tôle de jonction.

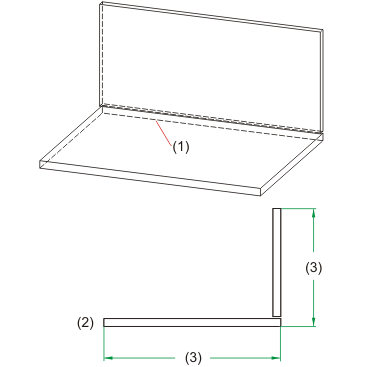

(1) Arête de jonction
(2) Vue latérale
(3) Côté
Rabat limité par 2 points
Tôle pliée > Ajouter > Menu déroulant sans pliage > 2 points
Cette fonction vous permet d'ajouter des rabats sans zone de pliage avec une largeur définie au moyen de 2 points. La hauteur, ou la longueur et l'angle de pliage du rabat seront définis dans la fenêtre de dialogue Paramètres technologiques. Le paramétrage par défaut du jeu de coupe produit une distance entre l'élément de tôle déjà existant et le nouveau.
- Identifiez l'arête de jonction.
- Spécifiez les deux points pour la largeur du rabat à ajouter.
(1) Arête de jonction
(2) Premier point
(3) Deuxième point
À savoir :
Par un clic droit de la souris, vous pouvez accéder, après avoir fait votre choix, à la fonction Paramètres technologiques et les modifier.
