Calculer les attributs système pour les nomenclatures
De nouveaux Attributs système sont disponibles dans HiCAD pour les tôles pliées et les surfaces revêtues :
|
§SOC |
Calculer la surface à partir du contour de développé, les découpages et usinages intérieurs sont ignorés. |
|
§S2D |
Calculer la surface rectangulaire du développé à partir de la longueur * largeur |
|
§CW |
Calculer le poids à partir de la surface rectangulaire du développé |
|
§SC |
Pour les tôles pliées revêtues, calculer la surface revêtue |

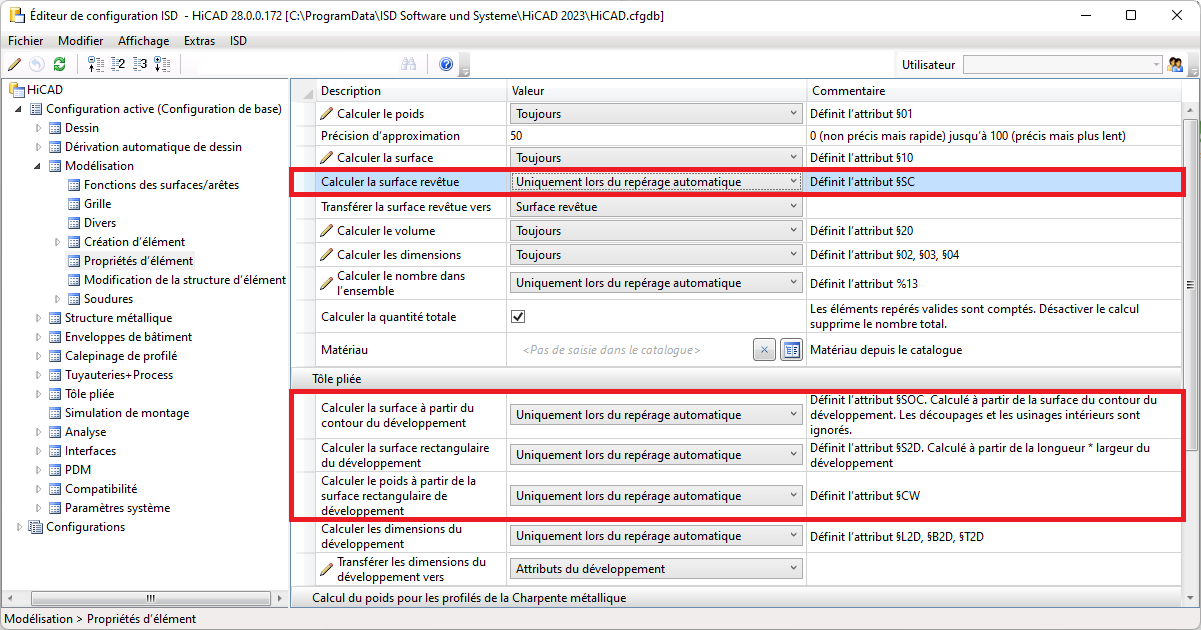

Dans la Gestionnaire de la configuration, vous définissez pour les attributs système sous Modélisation > Propriétés d'élément quand le calcul doit être effectué, par exemple pour la création de nomenclatures.
Les trois procédures suivantes sont disponibles :
- Ne pas calculer automatiquement
- Uniquement lors du repérage automatique
- Toujours
À savoir :
Si la tôle pliée doit être calculée à la place du développé de tôle, il faut alors sélectionner le paramètre Attributs du développé sous Modélisation > Propriétés d'élément pour le paramètre Transférer les dimensions du développé vers.
