HiCAD offre la possibilité de créer à partir de fichiers modèles les attributs HELiOS "BENENNUNG" (Dénomination) et "SACHNUMMER" (Numéro ID) des dessins d'éléments individuels. Il vous faut pour cela que, dans le Gestionnaire de Configuration sous PDM > Gestion de dessin > Dessins de fabrication, le paramètre Créer les attributs HELiOS depuis le fichier FTD indique Oui (valeur par défaut).

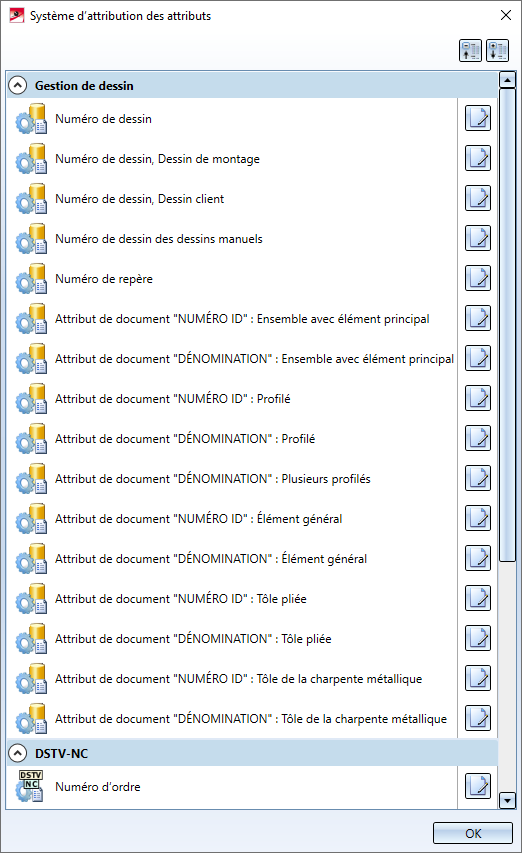

Pour personnaliser ces modèles, utilisez la fonction Scène > Repérer/Détailler > Système d'attribution des attributs
.
En outre, les modèles pour les numéros de dessin individuels des dessins de fabrication et de montage ainsi que pour les numéros de repère individuels peuvent également être définis ici. Pour ce faire, dans le Gestionnaire de Configuration sous PDM > Gestion de dessin > Dessins de fabrication, pour le paramètre Générer un numéro d'article à n chiffres..., et sous PDM > Gestion de dessin pour le paramètre Générer un numéro de repère à n chiffres, il vous faut que sélectionner le nombre de chiffres requis.
Les modèles pour l'attribution des attributs sont des fichiers FTD qui se trouvent dans le répertoire sys du dossier d'installation HiCAD. Les modèles suivants pour l'attribution des attributs sont fournis à la livraison de HiCAD :
|
Fichier modèle |
Paramètres pour la |
Paramètre prédéfini |
|
BIM_PDM_DrawingnumberGeneration.ftd |
Configuration des Numéros de dessin des dessins de fabrication Le numéro sera attribué à l'attribut HELiOS Drawingnumber_text. |
{HEL_PROJNUMMER (Projet)}-{DRAWINGNUMBER (Fiche de document)} |
|
BIM_PDM_MountingDrawingnumerGeneration.ftd |
Configuration des Numéros de dessin des dessins de montage Le numéro sera attribué à l'attribut HELiOS Drawingnumber_text. |
{HEL_PROJNUMMER (Projet)}-{DRAWINGNUMBER (Fiche de document)} |
|
BIM_PDM_CustomerDrwnumberGeneration.ftd |
Configuration des Numéros de dessin des dessins de client Le numéro sera attribué à l'attribut HELiOS Drawingnumber_text. |
{HEL_PROJNUMMER (Projet)}-{DRAWINGNUMBER (Fiche de document)} |
|
BIM_PDM_ManualDrawingnumberGeneration.ftd * |
Configuration des Numéros de dessin des dessins créés manuellement Le numéro sera attribué à l'attribut HELiOS Drawingnumber_text. |
M - {HEL_PROJNUMMER (Projet)}-{DRAWINGNUMBER (Fiche de document)} |
|
BIM_PDM_ItemnumberGeneration.ftd |
Configuration des Numéro de repère individuels Le numéro sera attribué à l'attribut HELiOS Component_itemnr_text. |
{{Numéro de repère (Attribut d'élément)} |
|
BIM_PDM_WSD_Assembly_ArticleNumber.ftd |
Configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'él.indiv. des ensembles (ensembles avec un élément principal) |
{Quantité totale (Attribut d'élément)} x {Numéro ID (Attribut d'élément)} |
|
BIM_PDM_WSD_Assembly_Designation.ftd |
Configuration de l'attribut de document HELiOS BENENNUNG (Dénomination) pour les dessins d'él.indiv. des ensembles (ensembles avec un élément principal) |
%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)} %TS(TEXTE_STB401) correspond au contenu de la clé de texte STB_401 qui est le texte N° de rep. : |
|
BIM_PDM_WSD_Beam_ArticleNumber.ftd |
Configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'él.indiv. des profilés |
{Quantité totale (Attribut d'élément)} {Numéro ID (Attribut d'élément)} x{Longueur (Attribut d'élément)} |
|
BIM_PDM_WSD_Beam_Designation.ftd |
Configuration de l'attribut de document HELiOS BENENNUNG (Dénomination) pour les dessins d'él.indiv. des profilés |
%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)} |
|
BIM_PDM_WSD_Multi_Designation.ftd |
Configuration de l'attribut de document HELiOS BENENNUNG (Dénomination) pour une sélection multiple des profilés qui doivent être affichés sur une feuille |
%TS(TEXTE_STB401) S'il existe plusieurs éléments/profilés dans le dessin, une liste des numéros de repère est produite - regroupés de manière logique : |
|
BIM_PDM_WSD_Part_ArticleNumber.ftd |
Configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'él.indiv. des éléments généraux |
{Quantité totale (Attribut d'élément)} x {Numéro ID (Attribut d'élément)} |
|
BIM_PDM_WSD_Part_Designation.ftd |
Configuration de l'attribut de document HELiOS BENENNUNG (Dénomination) pour les dessins d'él.indiv. des éléments généraux |
%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)} |
|
BIM_PDM_WSD_SheetMetal_ArticleNumber.ftd |
Configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'él.indiv. des tôles pliées |
{Quantité totale (Attribut d'élément)} x {Numéro ID (Attribut d'élément)} x{Longueur du développé 2D (Attribut d'élément)} x{Largeur du développé 2D (Attribut d'élément)} |
|
BIM_PDM_WSD_SheetMetal_Designation.ftd |
Configuration de l'attribut de document HELiOS BENENNUNG (Dénomination) pour les dessins d'él.indiv. des tôles pliées |
%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)} |
|
BIM_PDM_WSD_SteelPlate_ArticleNumber.ftd |
Configuration de l'attribut de document HELiOS SACHNUMMER (Numéro ID) pour les dessins d'él.indiv. des tôles de la Structure métallique |
{Quantité totale (Attribut d'élément)} x {Numéro ID (Attribut d'élément)} x{Longueur (Attribut d'élément)} x{Largeur (Attribut d'élément)} |
|
BIM_PDM_WSD_SteelPlate_Designation.ftd |
Configuration de l'attribut de document HELiOS BENENNUNG (Dénomination) pour les dessins d'él.indiv. des tôles de la Structure métallique |
%TS(TEXTE_STB401) {Numéro de repère (Attribut d'élément)} |
Exemple
* Veuillez prendre connaissance des Paramètres pour la génération des numéros de dessin.
Pour modifier un des modèles, cliquez sur le symbole
de la ligne correspondante. Pour procéder à la modification, la même fenêtre de dialogue que celle de la fonction 3D Modifier les paramètres annotation s'ouvre. Modifiez le modèle, puis quittez la fenêtre par OK.
Si plusieurs éléments/profilés doivent être affichés sur une feuille, un autre attribut peut également être utilisé à la place des numéros de repère, par exemple le texte du repère, pour configurer l'attribut de document BENENNUNG (Dénomination).
À cette fin, il existe un fichier FTD supplémentaire dans le répertoire sys de HiCAD, à savoir BIM_PDM_WSD_Multi_Itemnumber.ftd. Ce fichier est "vide" par défaut, c'est-à-dire qu'il ne contient aucune attribution d'attribut.

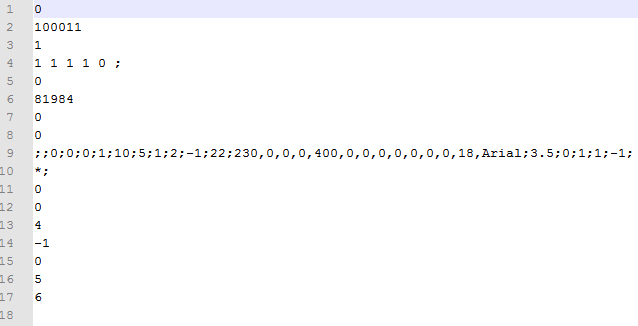

Configuration par défaut du fichier BIM_PDM_WSD_Multi_Itemnumber.ftd
Avec ce paramètre par défaut, les dessins comportant plusieurs éléments/profilés se comportent comme défini dans le fichier BIM_PDM_WSD_Multi_Designation.ftd lorsqu'ils sont affectés à l'attribut BENENNUNG (Dénomination). Avec le paramètre par défaut de lSD, cela signifie que la dénomination du dessin se voit attribuer le texte N° de rep. suivi d'une liste des numéros de repère - regroupés de manière logique - par exemple N° de rep. 101-103.
Si le fichier BIM_PDM_WSD_Multi_Itemnumber.ftd est rempli, c'est-à-dire si une attribution d'attribut est spécifiée, la valeur qui y est indiquée est utilisée - séparée par des virgules, mais sans être regroupée.
Un petit exemple :

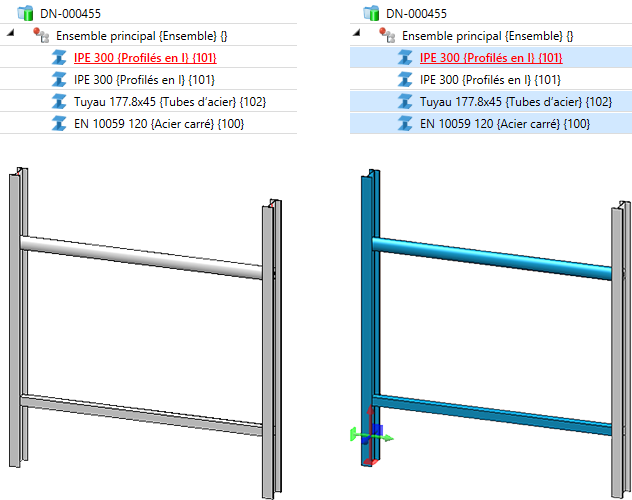

Pour la modélisation représentée, il faut créer un dessin qui contient les trois profilés sélectionnés.
1er cas de figure :
- Les fichiers BIM_PDM_WSD_Multi_Itemnumber.ftd et BIM_PDM_WSD_Multi_Designation.ftd ne sont pas modifiés.

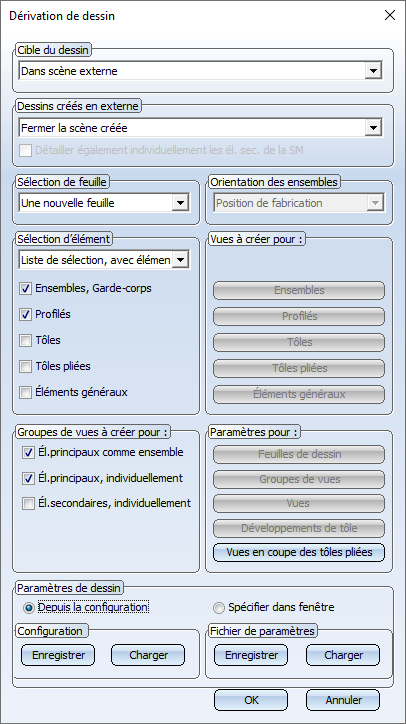

- La dérivation de dessin manuelle sera maintenant exécutée avec les paramètres suivants :

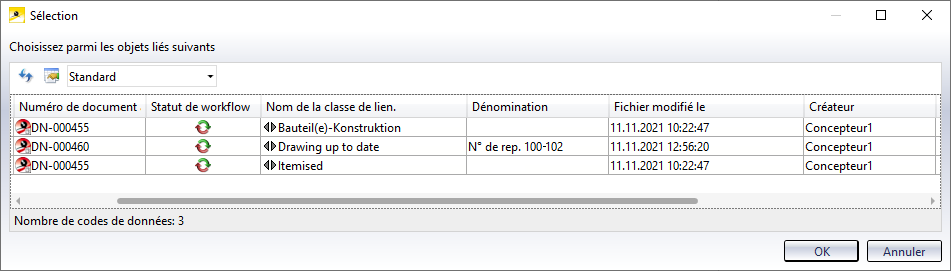

La dénomination du dessin est N° de rep. 100 - 102
2e cas de figure :
Ici, le texte de repère de la désignation du dessin doit être attribué à la place du numéro de repère.
- Le fichier BIM_PDM_WSD_Multi_Designation.ftd n'est pas modifié.

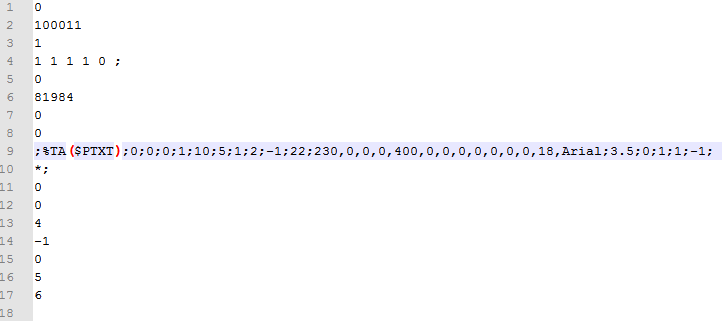

- Dans le fichier BIM_PDM_WSD_Multi_Itemnumber.ftd, l'attribut pour le texte de repère doit être saisi :
- Dans l'onglet Général de la fenêtre Repérage avec options, la case Générer des textes de repère doit être cochée, et dans l'onglet Groupes d'éléments, le texte suivant doit être sélectionné comme texte de numéro de repère pour les éléments de la Structure métallique/Enveloppes de bâtiment.
- Si la dérivation manuelle du dessin est maintenant effectuée avec les paramètres du cas de figure 1, alors le texte de repère des profilés est utilisé dans la dénomination du dessin - séparé par des virgules.

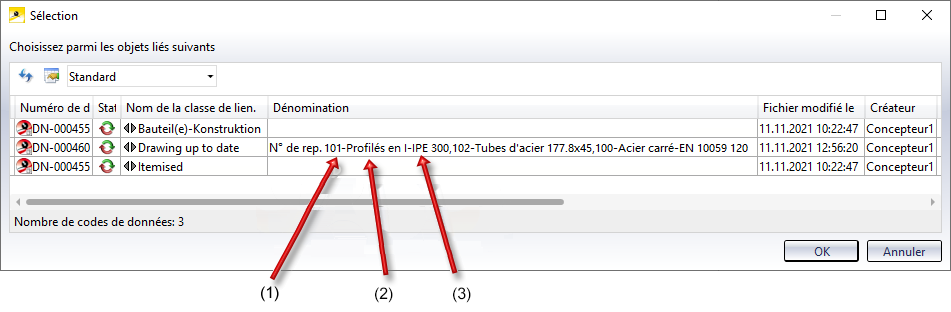

(1) Numéro de repère, (2) Type d'élément, (3) Numéro ID
Prérequis (Gestion de dessin) • Paramétrages dans le Gestionnaire de Configuration (Gestion de dessin) • Remarques importantes (Gestion de dessin)
