Pour effectuer un repérage (numérotation par un numéro de repère ou de position, d'où positionnement) manuel, HiCAD met à votre disposition les fonctions :
|
|
Repérage des él. indiv. |
|
|
|
Repérer un élément (menu contextuel des éléments) |
Repérage manuel et recherche d'éléments identiques de l'élément actif, avec les paramètres actuels |
Repérage manuel et recherche d'éléments identiques des éléments individuels, avec les paramètres actuels
Scène > Repérer/Détailler > Repérage > Repérage des él. indiv.
Cette fonction permet d'attribuer manuellement un numéro de repère aux éléments individuels.
- Identifiez l'élément. La fenêtre de dialogue Repérage individuel s'ouvre. Le contenu de la fenêtre dépend si l'élément appartient à un groupe d'éléments avec numérotation conforme à la règle ou non réglementée.

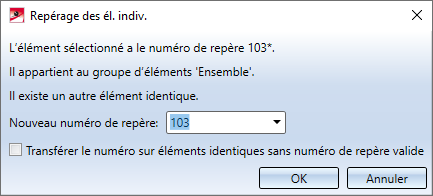

- Éléments avec numérotation conforme à la règle
- Éléments avec numérotation non réglementée

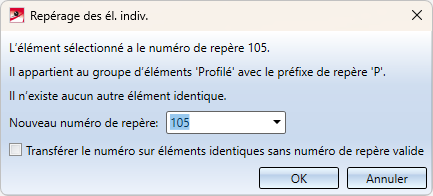

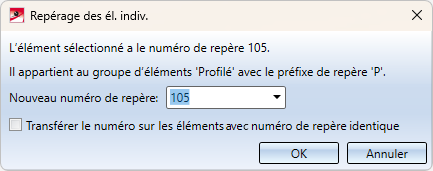

Si le repérage avec préfixe de repère est utilisé, le préfixe correspondant s'affiche en plus du groupe d'éléments, par exemple :
ou
- Saisissez le numéro de repère. Veuillez prendre note des points suivants :
- Différents éléments qui appartiennent à un groupe d'éléments avec une numérotation non réglementée peuvent partager un seul numéro de repère.
- Des éléments identiques qui appartiennent à un groupe d'éléments dont la numérotation n'est pas réglementée peuvent porter des numéros de repère différents.

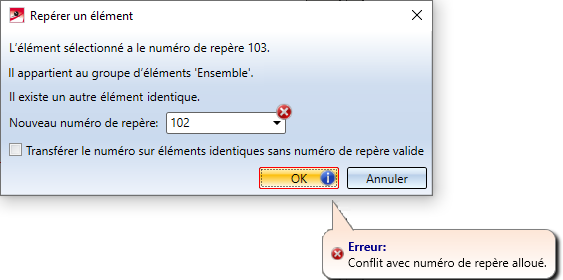

- Si l'on tente d'attribuer un numéro de repère qui a déjà été attribué à un élément d'un groupe d'éléments avec numérotation conforme à la règle, une alerte s'affiche dans la boîte de dialogue et la saisie n'est pas acceptée. Corrigez alors le numéro.
- Cliquez sur OK pour exécuter le repérage.
- Réitérez la fonction pour repérer d'autres éléments.
À savoir :
Lorsque vous repérez des éléments individuels qui ne sont pas pertinents pour la nomenclature, un message s'affiche par ailleurs informant L’élément n’est pas pertinent pour la nomenclature ! avec la question Le rendre pertinent pour la nomenclature ? En répondant par Oui, la pertinence pour la nomenclature sera établie, puis le repérage sera effectué. En répondant par Non, vous mettez alors un terme à la fonction qui ne sera pas exécutée.

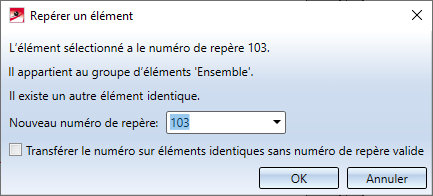

Repérage manuel et recherche d'éléments identiques de l'élément actif, avec les paramètres actuels
Clic droit sur l'élément > Repérer un élément
Cette fonction, accessible depuis le menu contextuel pour les éléments ou depuis le menu contextuel de l'ICN, permet d'attribuer manuellement ou de modifier un numéro de repère à l'élément actif. La fonction suit le même procédé que la fonction Repérage des él. indiv., à la différence qu'elle se ferme automatiquement après le repérage de l'élément actif.
