L'un des avantages majeurs de la conception 3D est la visualisation réaliste de la modélisation dès les premières phases de conception. La définition des vues, c-à-d. la possibilité de pouvoir apprécier la modélisation 3D sous tous les angles, joue un rôle essentiel. HiCAD fait la différence entre les vues de modélisation et la vue de feuille.

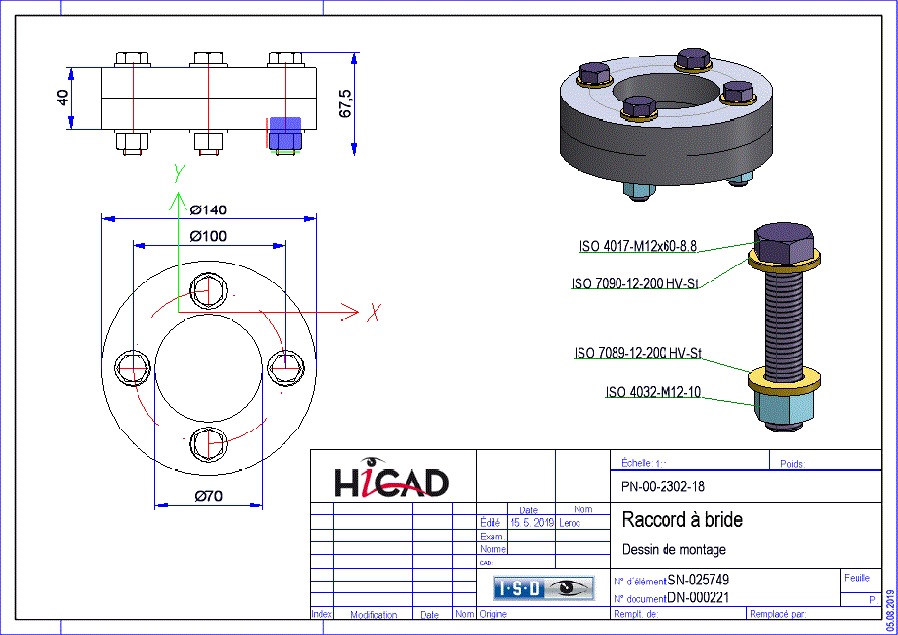

- Les mises en plan, qui peuvent être directement dérivées depuis la modélisation 3D, sont représentées dans les Vues de feuille .

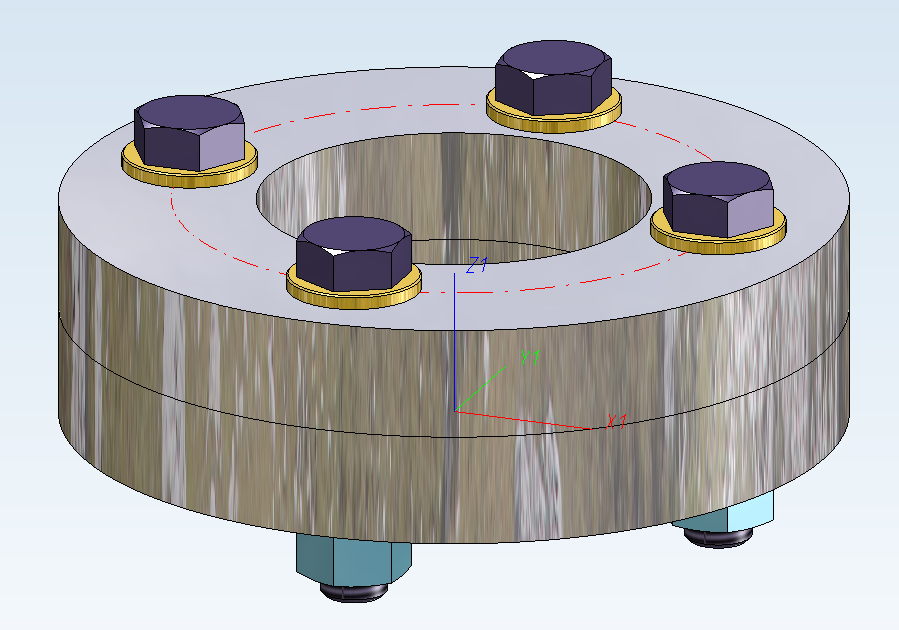

- Dans HiCAD, vous pouvez vous servir en parallèle des vues 3D réalistes, appelées Vues de la modélisation, ex. :
- Les vues en coupe et les vues de détail,
- Les vues en éclaté avec profondeurs et direction,
- Vues de liste avec les ensembles ou les éléments définis, etc.
La position des vues dans la feuille reste cependant inchangée.
Un aperçu de toutes les vues de la construction (séparées en vues de modélisation et vues de feuille) est affiché dans la fenêtre Vues de l'ICN.
Il est également à souligner que les vues réalistes en 3D peuvent même être utilisées pour la représentation de mises en plan à partir des modélisations 3D. De plus, puisque toutes les vues dans HiCAD sont associatives, les modifications menées dans le dessin de fabrication seront automatiquement retransmises à la modélisation 3D et inversement. Vous pouvez ainsi passer à volonté entre les vues de modélisation et les vues de feuille.
