Variante pour él. de constr. : Élément de fixation, sym. + asym.

Règles pour la création de variantes d'éléments pour les Tuyauteries+Process

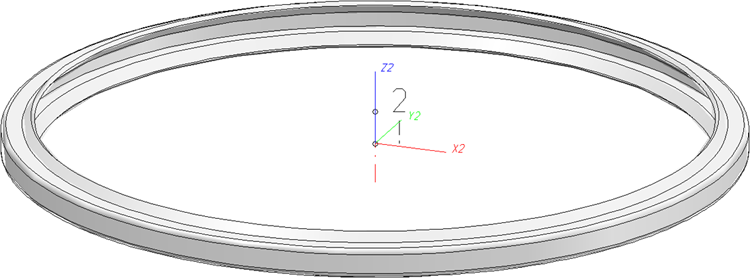

Points isolés dénommés

Désignation	Objectif	Commentaire	Position dans le système de coordonnées
!	Point de jonction	Point d'appui	à l'origine (0,0,0)
2	Point auxiliaire		X = 0, Y = 0, Z > 0
L'élément n'a pas de longueur d'insertion. Lorsque l'élément est inséré, il est placé avec son point d'appui sur une jonction de l'élément cible. Le point de jonction 2 ne sera utilisé que pour un alignement correct.



Fichier VAA

Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.

Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie :

Paramètre Toutes les dimensions doivent être indiquées en millimètres ; Exception : Diamètres nominaux en pouces	Variable (proposition)	Attribut attribué
Diamètre nominal pour lequel l'élément de fixation est prévu	N	NENNWEITE
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :
Diamètre nominal en pouces (sous forme de nombre décimal) pour lequel l'élément de fixation est prévu	NI	N_INCH
Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2'').
Ces valeurs supplémentaires sont utiles si les attributs ci-dessus ne sont pas suffisants comme critères de recherche :
Diamètre extérieur pour lequel l'élément de fixation est prévu	D	D_AUSSEN
Épaisseur de paroi pour laquelle l'élément de fixation est prévu	S	WANDDICKE



Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.

Des valeurs doivent être saisies au moins pour les attributs suivants :

Attribut	Description
BENENNUNG	Désignation de l'élément
COMPONENT_TYPE	Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS
NORMBEZEICHNUNG	Désignation standard de l'élément (identique pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.
BESTELLVERMERK	Note de commande, contenu individuel
ANSCHLUSSART	Type de jonction pour lequel l'élément de fixation est prévu
Valeurs possibles de l'attribut ANSCHLUSSART : 1000x Soudé bord à bord Particularité : La possibilité de spécifier, via l'attribut ANSCHLUSSART, un élément de jonction qui sera automatiquement inséré avec l'élément (si l'option correspondante a été définie) n'est pas disponible ici. 2000x Raccordement par bride 2100x Bride avec rainure 2200x Bride folle 2040x Jonction par bride d'un élément qui n'est pas lui-même une bride. L'élément a une bride détachée qui est modélisée comme élément secondaire et n'a pas de fiche d'article propre liée à cette jonction. 3100x Vissé, raccord fileté 3200x Vissé, manchon 4100x Emboîté, raccord fileté 4200x Emboîté, manchon 5100x Soudé au manchon, raccord fileté 5200x Soudé au manchon, manchon   Veuillez également lire les informations données dans les paragraphes Identifiant de type de jonction avec information de priorité et Identifiant du type de jonction - Liste de normes d'élément.



Traitement des diamètres nominaux en pouces dans la base de données HELiOS :

Lors de la synchronisation des éléments, les diamètres nominaux en pouces seront repris dans les attributs N_INCH, N2_INCH et N3_INCH. Les chaînes de caractères habituelles pour l'indication du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1.5) seront générées automatiquement dans la base de données pour les attributs NPS_INCH, NPS2_INCH et NPS3_INCH.
