Variante pour él. de constr. : Pièce en T
Symétrique |
Asymétrique |
---|---|
![]()
|
|
Points isolés dénommés
Désignation | Objectif | Commentaire | Position dans le système de coordonnées |
---|---|---|---|
! |
Point de jonction |
Point d'appui |
à l'origine (0,0,0) |
2 |
Point de jonction |
|
X = 0, Y = 0, Z > 0 |
3 |
Point de jonction |
sur la dérivation |
X > 0, Y = 0, Z > 0 |
Nom | Description | Attribut (optionnel) |
---|---|---|

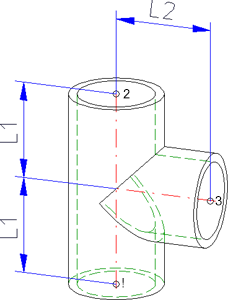

L1 |
Moitié de la longueur de la distance entre les points “!“ et “2“ |
LAENGE1 |
L2 |
Distance du point "3" par rapport à la ligne droite passant par “!“ et “2“ |
LAENGE3 |

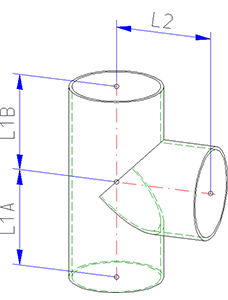

L1A |
Distance entre le point "!" et la perpendiculaire du point "3" à la distance entre les points “!“ et “2“ |
|
L1B |
Distance entre le point "2" et la perpendiculaire du point "3" à la distance entre les points “!“ et “2“ |
|
Pour les pièces en T asymétriques, les points suivants s'appliquent :
Si la variable L1 existe dans la variante, la longueur d'insertion sera le double de L1. Sinon, la longueur d'insertion sera la somme de L1A et L1B.
Si les noms de variables indiqués dans la colonne Nom sont utilisés, il n'est pas nécessaire de leur attribuer des attributs via l'Éditeur de variantes. Si d'autres variables sont nécessaires, vous devez leur attribuer les attributs indiqués dans la colonne Attribut.
Fichier VAA
Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.
Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie.
Paramètre Toutes les dimensions doivent être indiquées en millimètres ; |
Variable (proposition) |
Attribut attribué |
---|---|---|
Diamètre nominal, Jonction “!“ et “2“ |
N |
NENNWEITE |
Diamètre nominal, Jonction “3“ |
N3 |
NENNWEITE3 |
|
||
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
||
Diamètre nominal en pouces, Jonction “!“ et “2“ |
NI |
N_INCH |
Diamètre nominal en pouces, Jonction “3“ |
NI3 |
N3_INCH |
Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2''). |
||
|
||
Ces paramètres doivent être pris en compte pour tous les types de jonction, à l'exception des jonctions par bride. Pour les manchons de jonction, ils se réfèrent au tuyau à insérer : |
||
Diamètre extérieur, Jonction “!“ et “2“ |
D |
D_AUSSEN |
Diamètre extérieur, Jonction “3“ |
D3 |
D3_AUSSEN |
Épaisseur de paroi, Jonction “!“ et “2“ |
S |
WANDDICKE |
Épaisseur de paroi, Jonction “3“ |
S3 |
WANDDICKE3 |
Si nécessaire, les attributs LAENGE1 et LAENGE3 doivent être attribués aux variables de longueur (voir les noms de variables ci-dessus).
Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.
Des valeurs doivent être saisies au moins pour les attributs suivants :
Attribut |
Description |
|||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BENENNUNG |
Désignation de l'élément |
|||||||||||||||||||||||
COMPONENT_TYPE |
Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS |
|||||||||||||||||||||||
NORMBEZEICHNUNG |
Désignation standard de l'élément (identique pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|||||||||||||||||||||||
BESTELLVERMERK |
Note de commande, contenu individuel |
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
ANSCHLUSSART |
Type de jonction de la jonction “!“ et “2“ |
|||||||||||||||||||||||
ANSCHLUSSART3 |
Type de jonction de la jonction “3“ |
|||||||||||||||||||||||
Valeurs possibles de l'attribut ANSCHLUSSART :
Le dernier caractère (x) fournit des informations sur la signification du complément : 0 = Pas de supplément 2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.
|
Traitement des diamètres nominaux en pouces dans la base de données HELiOS :
Lors de la synchronisation des éléments, les diamètres nominaux en pouces seront repris dans les attributs N_INCH, N2_INCH et N3_INCH. Les chaînes de caractères habituelles pour l'indication du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1.5) seront générées automatiquement dans la base de données pour les attributs NPS_INCH, NPS2_INCH et NPS3_INCH.
Règles pour la création de variantes de feature personnalisées (T+P)
