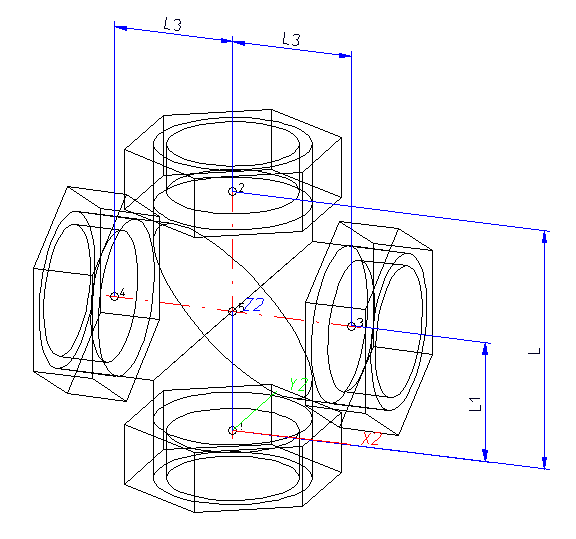

Variante pour él. de constr. : Croix

Règles pour la création de variantes d'éléments pour les Tuyauteries+Process





Position des points de jonction et détermination des longueurs d'insertion pour différents types de jonction

Jonction pour souder bout à bout

Jonction par bride

Raccord de jonction pour les connexions vissées, insérées ou de manchon soudé

Manchon de jonction pour les connexions vissées, insérées ou de manchon soudé

a = Cote de la longueur d'insertion
(ex. L, L1, etc.)		 a = Cote de la longueur d'insertion
(ex. L, L1, etc.)		 a = Cote de la longueur d'insertion
(ex. L, L1, etc.)		 a = Cote de la longueur d'insertion
(ex. L, L1, etc.)



Points isolés dénommés

Désignation Objectif Commentaire Position dans le système de coordonnées

!

 Point de jonction

Point d'appui

à l'origine (0,0,0)

2

 Point de jonction

-

X = 0, Y = 0, Z > 0

3

 Point de jonction

sur la dérivation

X > 0, Y = 0, Z > 0

4

 Point de jonction

sur la dérivation

X < 0, Y = 0, Z > 0



Noms des variables

Nom Description Attribut (optionnel)

L

Longueur de la distance entre les points “!“ et “2“

LAENGE

L1

Longueur de la distance entre le point “!“ et le point d'intersection de la ligne médiane

LAENGE1

L3

Longueur de la distance entre les points “3“ et “4“

LAENGE3

Si les noms de variables indiqués dans la colonne Nom sont utilisés, il n'est pas nécessaire de leur attribuer des attributs via l'Éditeur de variantes. Si d'autres variables sont nécessaires, vous devez leur attribuer les attributs indiqués dans la colonne Attribut.



Fichier VAA

Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.

Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie :

Paramètre

Toutes les dimensions doivent être indiquées en millimètres ;
Exception : Diamètres nominaux en pouces

 Variable
(proposition)

 Attribut attribué

Diamètre nominal, Jonction “!“ et "2"

N

NENNWEITE

Diamètre nominal, Jonction “3“ et "4"

N3

NENNWEITE3



En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :

Diamètre nominal en pouces, Jonction “!“ et "2"

NI

N_INCH

Diamètre nominal en pouces, Jonction “3“ et "4"

NI3

N3_INCH

Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2'').



Ces paramètres doivent être pris en compte pour tous les types de jonction, à l'exception des jonctions par bride. Pour les manchons de jonction, ils se réfèrent au tuyau à insérer :

Diamètre extérieur, Jonction “!“ et "2"

D

D_AUSSEN

Diamètre extérieur, Jonction “3“ et "4"

D3

D3_AUSSEN

Épaisseur de paroi, Jonction “!“ et "2"

S

WANDDICKE

Épaisseur de paroi, Jonction “3“ et "4"

S3

WANDDICKE3

Si nécessaire, les attributs LAENGE, LAENGE1 et LAENGE3 doivent être attribués aux variables de longueur (voir les noms de variables ci-dessus).



Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.

Des valeurs doivent être saisies au moins pour les attributs suivants :

Attribut

Description

BENENNUNG

Désignation de l'élément

COMPONENT_TYPE

Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS

NORMBEZEICHNUNG

Désignation standard de l'élément (identique pour tous les sous-types !)

Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.

BESTELLVERMERK

Note de commande, contenu individuel





ANSCHLUSSART

Type de jonction de la jonction "!", "1", "2", "3" et "4"

Valeurs possibles de l'attribut ANSCHLUSSART :

1000x

Soudé bord à bord

Fournir un élément supplémentaire lors de l'insertion de l'élément

Si une jonction est spécifiée dans l'attribut ANSCHLUSSART, l'élément fournit et connecte un élément supplémentaire de la norme spécifiée dans l'attribut lorsqu'il est indiqué pour la jonction. Par exemple, si l'élément a une jonction par bride et que la contre-bride correspondante est nécessaire, le contenu de l'attribut ANSCHLUSSART pourrait se présenter comme suit :

20002 1 5100010 EN 1092-1/11/A/PN 40

Ici, EN 1092-1/11/A/PN 40 est la désignation normalisée avec laquelle la bride doit être introduite dans la base de données.

2000x

Raccordement par bride
2100x

Bride avec rainure
2200x

Bride folle

2040x

Jonction par bride d'un élément qui n'est pas lui-même une bride. L'élément a une bride détachée qui est modélisée comme élément secondaire et n'a pas de fiche d'article propre liée à cette jonction.

3100x

Vissé, raccord fileté

3200x

Vissé, manchon

4100x

Emboîté, raccord fileté

4200x

Emboîté, manchon

5100x

Soudé au manchon, raccord fileté

5200x

Soudé au manchon, manchon

Le dernier caractère (x) fournit des informations sur la signification du complément :

0 = Pas de supplément

2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder

Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.



Veuillez également lire les informations données dans les paragraphes Identifiant de type de jonction avec information de priorité et Identifiant du type de jonction - Liste de normes d'élément.



Traitement des diamètres nominaux en pouces dans la base de données HELiOS :

Lors de la synchronisation des éléments, les diamètres nominaux en pouces seront repris dans les attributs N_INCH, N2_INCH et N3_INCH. Les chaînes de caractères habituelles pour l'indication du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1.5) seront générées automatiquement dans la base de données pour les attributs NPS_INCH, NPS2_INCH et NPS3_INCH.
