Variante pour él. de constr. : Joint d'étanchéité

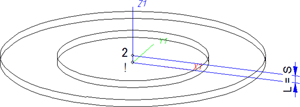

| Désignation | Objectif | Commentaire | Position dans le système de coordonnées |
|---|---|---|---|
|
! |
Point de jonction |
Point d'appui |
à l'origine (0,0,0) |
|
2 |
Point de jonction |
|
X = 0, Y = 0, Z > 0 |
| Nom | Description | Attribut (optionnel) |
|---|---|---|
|
L |
Longueur de la distance entre les points “!“ et “2“ |
LAENGE |
Si les noms de variables indiqués dans la colonne Nom sont utilisés, il n'est pas nécessaire de leur attribuer des attributs via l'Éditeur de variantes. Si d'autres variables sont nécessaires, vous devez leur attribuer les attributs indiqués dans la colonne Attribut.
Fichier VAA
Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.
Ensuite, utilisez l'Éditeur de variantes pour compléter le fichier VAA de manière à ce qu'il contienne des valeurs pour les tailles spécifiées ici, et que l'attribution prédéfinie des attributs soit saisie :
|
Paramètre Toutes les dimensions doivent être indiquées en millimètres ; |
Variable (proposition) |
Attribut attribué |
|---|---|---|
|
Diamètre nominal, Jonction “!“ et “2“ |
N |
NENNWEITE |
|
Épaisseur du joint (valeurs identiques à celles de la variable L) |
S |
DICKE |
|
|
||
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
||
|
Diamètre nominal en pouces, Jonction “!“ et “2“ |
NI |
N_INCH |
|
Les diamètres nominaux en pouces doivent également être saisis sous forme de valeurs décimales (par exemple, 1.5 pour 1 1/2''). |
||
Si nécessaire, l'attribut LAENGE doit être attribué aux variables de longueur (voir les noms de variables ci-dessus).
Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.
Des valeurs doivent être saisies au moins pour les attributs suivants :
|
Attribut |
Description |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
BENENNUNG |
Désignation de l'élément |
|||||||||
|
COMPONENT_TYPE |
Type d'élément (toujours = Raw-part+Plant-design, soit Semi-produits + Tuyauteries+Process) uniquement pour la base de données HELiOS |
|||||||||
|
NORMBEZEICHNUNG |
Désignation standard de l'élément (identique pour tous les sous-types !) Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|||||||||
|
BESTELLVERMERK |
Note de commande, contenu individuel |
|||||||||
|
|
|
|||||||||
|
ANSCHLUSSART |
Type de jonction de la jonction “!“ et “2“ (valeur = 20000 pour Raccordement par bride) |
|||||||||
|
Valeurs possibles de l'attribut ANSCHLUSSART:
Le dernier caractère (x) fournit des informations sur la signification du complément : 0 = Pas de supplément 2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.
|
||||||||||
Plages de pression
Pour prendre en compte les plages de pression, l'attribut DRUCK_MIN (pression minimale) est désormais disponible.
Lorsque vous recherchez un joint d'étanchéité pour une bride, la condition de recherche supplémentaire suivante sera générée à partir de la pression nominale PN de la bride :
(MIN_DRUCK ist unbelegt oder MIN_DRUCK <= PN) und (DRUCK ist unbelegt oder DRUCK >= PN)
(Pression minimale non spécifiée ou Pression minimale <=PN) et (Pression minimale non spécifiée ou Pression minimale >=PN)
Les joints d'étanchéité sans spécification de pression seront donc traités comme s'ils convenaient à n'importe quelle pression nominale.
Les éléments standards fournis par défaut avec HiCAD ne comprennent pas de joints d'étanchéité avec une plage de pression définie. Par conséquent, cette nouvelle fonctionnalité n'est actuellement pertinente que pour les joints créés par l'utilisateur. En conséquence, l'attribut DRUCK_MIN (Pression min.) ne sera pas disponible dans les masques de recherche fournis par défaut avec HELiOS. Si vous le souhaitez, vous pouvez ajouter cet attribut à l'aide de l'Éditeur de masques HELiOS.
Si vous préparez la base de données pour Tuyauteries+Process en cliquant sur le bouton correspondant dans DBPlantDataImport.exe, l'attribut DRUCK_MIN sera introduit, avec la désignation Pression minimale, dans la base de données.
Un exemple pratique :
Si vous ne souhaitez pas créer des joints avec un numéro d'article propre pour chaque niveau de pression, vous pouvez l'éviter grâce à l'attribut DRUCK_MIN.
En outre, vous avez désormais la possibilité de restreindre les résultats de la recherche de joints d'étanchéité en spécifiant une valeur pour l'attribut DRUCK (Pression), par exemple en incluant uniquement les joints avec une pression définie dans votre classe de tuyau.
Traitement des diamètres nominaux en pouces dans la base de données HELiOS :
Lors de la synchronisation des éléments, les diamètres nominaux en pouces seront repris dans les attributs N_INCH, N2_INCH et N3_INCH. Les chaînes de caractères habituelles pour l'indication du diamètre nominal en pouces (par exemple 1 1/2'' au lieu de 1.5) seront générées automatiquement dans la base de données pour les attributs NPS_INCH, NPS2_INCH et NPS3_INCH.
