Variante pour él. de constr. : Réservoirs, Pompes, Composants divers

Règles pour la création de variantes d'éléments pour les Tuyauteries+Process

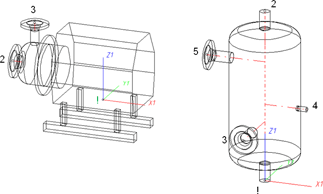

Points isolés dénommés

Désignation Objectif Commentaire Position dans le système de coordonnées



Les points de jonction doivent de préférence être créés via la fonction Jonction de composants ou par l'insertion de manchons de tuyau.

Chaque jonction de composant (et le point d'appui, s'il s'agit d'un point auxiliaire) doit être située sur une surface appartenant à l'élément. Il ne doit cependant pas être situé à l'intérieur des limites de la surface.

Exemple :

Si le point de jonction est situé dans le plan de la surface de l'anneau, la condition de surface est remplie.

Attention : La condition de surface est également remplie si le point est situé dans le même plan, mais à l'extérieur de l'anneau.

Pour attribuer une orientation non ambiguë à une jonction, un point de jonction ne doit pas remplir la condition de surface pour plusieurs surfaces à la fois.



Fichier VAA

Utilisez l'Éditeur de variantes pour saisir le type d'élément approprié dans le fichier VAA.

Ensuite, utilisez l'éditeur de variantes pour développer le fichier VAA de manière à ce que les attributs appropriés tels que HOEHE (HAUTEUR), BREITE (LARGEUR), LAENGE (LONGUEUR), etc. soient attribués aux différentes variables, ce qui permet de distinguer les différents sous-types lors de la sélection de l'élément.



Pour la synchronisation des variantes, des valeurs doivent encore être saisies pour les attributs qui doivent s'appliquer de la même manière à tous les sous-types de la variante.

Des valeurs doivent être saisies pour au moins les attributs suivants :

Désignation de l'élément

Désignation standard de l'élément (identique pour tous les sous-types !)

Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.

Note de commande, contenu individuel
