Type d'él. de constr. : Élément de fixation, sym. + asym.

Règles pour la création d'éléments personnalisés de Tuyauteries+Process

Points isolés dénommés

Désignation	Objectif	Commentaire	Position dans le système de coordonnées
!	Point de jonction	Point d'appui	à l'origine (0,0,0)
2	Point auxiliaire		X = 0, Y = 0, Z > 0

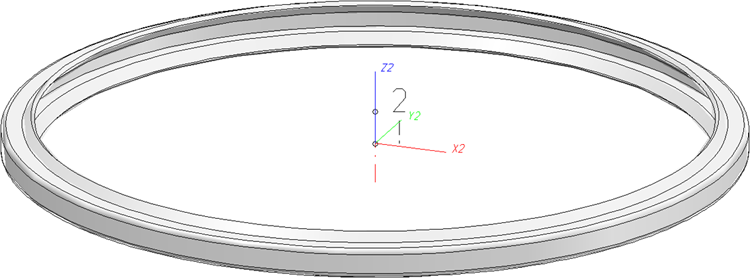

L'élément n'a pas de longueur d'insertion. Lorsque l'élément est inséré, il est placé avec son point d'appui sur une jonction de l'élément cible. Le point de jonction 2 ne sera utilisé que pour un alignement correct.

Attributs requis pour les entrées dans la base de données ou le catalogue

La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.

Des valeurs doivent être saisies pour au moins les attributs suivants :

Attribut

Description

BENENNUNG

Désignation de l'élément

NORMBEZEICHNUNG

Désignation standard de l'élément (la même pour tous les sous-types !)

Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.

ANSCHLUSSART

Type de jonction pour lequel l'élément de fixation est prévu

NENNWEITE

Diamètre nominal prévu pour l'élément de fixation

BESTELLVERMERK

Note de commande, contenu individuel

En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :

NPS_INCH

Diamètre nominal en pouces (ex. 1 1/2'', le '' est composé de deux caractères ‘)

Ces valeurs supplémentaires sont utiles si les attributs ci-dessus ne sont pas suffisants comme critères de recherche :

D_AUSSEN

Diamètre extérieur pour lequel l'élément de fixation est prévu

WANDDICKE

Épaisseur de paroi pour laquelle l'élément de fixation est prévu

Valeurs possibles de l'attribut ANSCHLUSSART :

20000	Raccordement par bride	Particularité La possibilité de spécifier, via l'attribut ANSCHLUSSART, un élément de jonction qui sera automatiquement inséré avec l'élément (si l'option correspondante a été définie) n'est pas disponible ici.
2040x	Jonction par bride d'un élément qui n'est pas lui-même une bride. L'élément a une bride détachée qui est modélisée comme élément secondaire et n'a pas de fiche d'article propre liée à cette jonction.
42000	Emboîté, manchon
51000	Soudé au manchon, raccord fileté
52000	Soudé au manchon, manchon
