Type d'él. de constr. : Raccord en forme de selle / Elbolet

Règles pour la création d'éléments personnalisés de Tuyauteries+Process

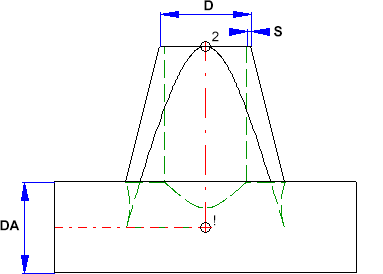

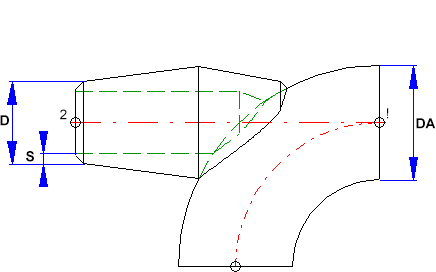

Exemple d'un raccord en forme de selle		Exemple d'un elbolet
D=Diamètre extérieur de l'élément, DA=Diamètre extérieur de l'élément auquel il est raccordé, S=Épaisseur de paroi

Veuillez noter que la variable DA (Diamètre extérieur) sera modifiée lors de l'insertion. Elle sera appliquée au diamètre extérieur du tuyau auquel le raccordement est effectué. Cela permet de calculer la géométrie de l'élément pour qu'elle corresponde à la situation de l'insertion. Veuillez vérifier si la géométrie du raccord en forme de selle construit s'adapte correctement à une valeur DA modifiée.

Position des points de jonction et détermination des longueurs d'insertion pour différents types de jonction
Jonction pour souder bout à bout	Jonction par bride	Raccord de jonction pour les connexions vissées, insérées ou de manchon soudé	Manchon de jonction pour les connexions vissées, insérées ou de manchon soudé

a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)	a = Cote de la longueur d'insertion (ex. L, L1, etc.)

Points isolés dénommés

Désignation	Objectif	Commentaire	Position dans le système de coordonnées
!	Point de jonction	Point d'appui	à l'origine (0,0,0)
2	Point de jonction		X = 0, Y = 0, Z > 0

Attributs requis pour les entrées dans la base de données ou le catalogue

La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.

Des valeurs doivent être saisies pour au moins les attributs suivants :

Attribut

Description

BENENNUNG

Désignation de l'élément

NORMBEZEICHNUNG

Désignation standard de l'élément

Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.

NENNWEITE

Diamètre nominal, Jonction “!“ et “2“

BESTELLVERMERK

Note de commande, contenu individuel

En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) :

NPS_INCH

Diamètre nominal en pouces (ex. 1 1/2'', le '' est composé de deux caractères '), Jonction “!“ et “2“

Ces paramètres doivent être pris en compte pour tous les types de jonction, à l'exception des jonctions par bride. Pour les manchons de jonction, ils se réfèrent au tuyau à insérer :

D_AUSSEN

Diamètre extérieur (DA) de l'élément auquel le raccordement est effectué. Cela permet un ajustement adéquat du raccord.

D2_AUSSEN

Diamètre extérieur (D) du raccord, Jonction “!“ et “2“

WANDDICKE

Épaisseur de paroi, Jonction “!“ et “2“

ANSCHLUSSART

ANSCHLUSSART2

Type de jonction de la jonction “!“ (et“2“)

Si le même type de jonction est requis aux deux extrémités de l'élément, il suffit d'attribuer une valeur à l'attribut ANSCHLUSSART.

Si des types de jonction différents sont requis aux extrémités de l'élément, vous devez attribuer la valeur du type de jonction pour la jonction 1 à l'attribut ANSCHLUSSART, et le type de jonction pour la jonction 2 à l'attribut ANSCHLUSSART2.

Valeurs possibles des attributs ANSCHLUSSART et ANSCHLUSSART2 :

1000x	Soudé bord à bord	Fournir un élément supplémentaire lors de l'insertion de l'élément Si une jonction est spécifiée dans l'attribut ANSCHLUSSART, l'élément fournit et connecte un élément supplémentaire de la norme spécifiée dans l'attribut lorsqu'il est indiqué pour la jonction. Par exemple, si l'élément a une jonction par bride et que la contre-bride correspondante est nécessaire, le contenu de l'attribut ANSCHLUSSART pourrait se présenter comme suit : 20002 1 5100010 EN 1092-1/11/A/PN 40 Ici, EN 1092-1/11/A/PN 40 est la désignation normalisée avec laquelle la bride doit être introduite dans la base de données.
2000x	Raccordement par bride
2100x	Bride avec rainure
2200x	Bride folle
2040x	Jonction par bride d'un élément qui n'est pas lui-même une bride. L'élément a une bride détachée qui est modélisée comme élément secondaire et n'a pas de fiche d'article propre liée à cette jonction.
3100x	Vissé, raccord fileté
3200x	Vissé, manchon
4100x	Emboîté, raccord fileté
4200x	Emboîté, manchon
5100x	Soudé au manchon, raccord fileté
5200x	Soudé au manchon, manchon

Le dernier caractère (x) fournit des informations sur la signification du complément :

0 = Pas de supplément

2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder

Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.

Veuillez également lire les informations données dans les paragraphes Identifiant de type de jonction avec information de priorité et Identifiant du type de jonction - Liste de normes d'élément.
