Type d'él. de constr. : Joint d'étanchéité

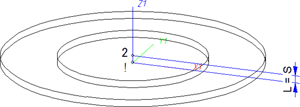

| Désignation | Objectif | Commentaire | Position dans le système de coordonnées |
|---|---|---|---|
|
! |
Point de jonction |
Point d'appui |
à l'origine (0,0,0) |
|
2 |
Point de jonction |
|
X = 0, Y = 0, Z > 0 |
Attributs requis pour les entrées dans la base de données ou le catalogue
La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.
Des valeurs doivent être saisies pour au moins les attributs suivants :
|
Attribut |
Description |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
BENENNUNG |
Désignation de l'élément |
|||||||||
|
NORMBEZEICHNUNG |
Désignation standard de l'élément Une entrée est obligatoire, même si l'élément ne correspond à aucune norme. |
|||||||||
|
|
|
|||||||||
|
NENNWEITE |
Diamètre nominal, Jonction “!“ et “2“ |
|||||||||
|
DICKE |
Épaisseur de joint d'étanchéité |
|||||||||
|
BESTELLVERMERK |
Note de commande, contenu individuel |
|||||||||
|
|
|
|||||||||
|
En plus (seulement si la norme correspondante utilise des diamètres nominaux en pouces) : |
||||||||||
|
NPS_INCH |
Diamètre nominal en pouces (ex. 1 1/2‘‘, le '' est composé de deux caractères '), Jonction “!“ et “2“ |
|||||||||
|
|
|
|||||||||
|
ANSCHLUSSART |
Type de jonction pour la jonction “!“ et “2“ (valeur = 20000 pour Raccordement par bride) |
|||||||||
|
Valeurs possibles de l'attribut ANSCHLUSSART :
Le dernier caractère (x) fournit des informations sur la signification du complément : 0 = Pas de supplément 2 = Le supplément se compose du numéro de jonction, du type d'élément, de l'ID et de la norme de l'élément à raccorder Le numéro de jonction préfixé indique la jonction avec laquelle l'élément supplémentaire doit être rattaché à la jonction actuelle.
|
||||||||||
Veuillez également lire les informations données dans les paragraphes
Plages de pression
Dans les versions précédentes (avant HiCAD 2018 SP2), la pression nominale n'avait pas d'importance pour la recherche des joints d'étanchéité correspondants. Pour prendre en compte les plages de pression, l'attribut DRUCK_MIN (pression minimale) est désormais disponible.
Lorsque vous recherchez un joint d'étanchéité pour une bride, la condition de recherche supplémentaire suivante sera générée à partir de la pression nominale PN de la bride :
(MIN_DRUCK ist unbelegt oder MIN_DRUCK <= PN) und (DRUCK ist unbelegt oder DRUCK >= PN)
(Pression minimale non spécifiée ou Pression minimale <=PN) et (Pression minimale non spécifiée ou Pression minimale >=PN)
Les joints d'étanchéité sans spécification de pression seront donc traités comme s'ils convenaient à n'importe quelle pression nominale.
Les éléments standards fournis par défaut avec HiCAD ne comprennent pas de joints d'étanchéité avec une plage de pression définie. Par conséquent, cette nouvelle fonctionnalité n'est actuellement pertinente que pour les joints créés par l'utilisateur. En conséquence, l'attribut DRUCK_MIN (Pression min.) ne sera pas disponible dans les masques de recherche fournis par défaut avec HELiOS. Si vous le souhaitez, vous pouvez ajouter cet attribut à l'aide de l'Éditeur de masques HELiOS.
Si vous préparez la base de données pour Tuyauteries+Process en cliquant sur le bouton correspondant dans DBPlantDataImport.exe, l'attribut DRUCK_MIN sera introduit, avec la désignation Pression minimale, dans la base de données.
Un exemple pratique :
Si vous ne souhaitez pas créer des joints avec un numéro d'article propre pour chaque niveau de pression, vous pouvez l'éviter grâce à l'attribut DRUCK_MIN.
En outre, vous avez désormais la possibilité de restreindre les résultats de la recherche de joints d'étanchéité en spécifiant une valeur pour l'attribut DRUCK (Pression), par exemple en incluant uniquement les joints avec une pression définie dans votre classe de tuyau.
Marche à suivre pour la création des éléments personnalisés (T+P)
