Type d'él. de constr. : Réservoirs, Pompes, Composants divers

Règles pour la création d'éléments personnalisés de Tuyauteries+Process

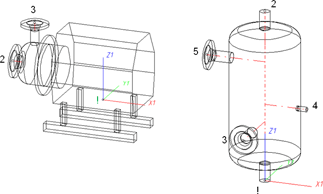

Points isolés dénommés

Désignation	Objectif	Commentaire	Position dans le système de coordonnées
!	Point de jonction ou Point auxiliaire	Point d'appui	à l'origine (0,0,0)
2, 3, 4, etc., univoque sur l'élément	Points de jonction ou Points auxiliaires		quelconque

Les points de jonction doivent de préférence être créés via la fonction Jonction de composants ou par l'insertion de manchons de tuyau.

Chaque jonction de composant (et le point d'appui, s'il s'agit d'un point auxiliaire) doit être située sur une surface appartenant à l'élément. Il ne doit cependant pas être situé à l'intérieur des limites de la surface.

Exemple :

Si le point de jonction est situé dans le plan de la surface de l'anneau, la condition de surface est remplie. Attention : La condition de surface est également remplie si le point est situé dans le même plan, mais à l'extérieur de l'anneau.

Pour attribuer une orientation non ambiguë à une jonction, un point de jonction ne doit pas remplir la condition de surface pour plusieurs surfaces à la fois.



Attributs requis pour les entrées dans la base de données ou le catalogue

La saisie des valeurs des attributs et la sélection du type d'élément de construction doivent être effectuées à l'aide de l'Éditeur PAA.

Des valeurs doivent être saisies pour au moins les attributs suivants :

Attribut	Description
BENENNUNG	Désignation de l'élément
NORMBEZEICHNUNG	Désignation standard de l'élément Une entrée est obligatoire, même si l'élément ne correspond à aucune norme.
BESTELLVERMERK	Note de commande, contenu individuel

Marche à suivre pour la création des éléments personnalisés (T+P)
